ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি), আধুনিক মাঝারি-ভোল্টেজ পাওয়ার বিতরণে একটি গুরুত্বপূর্ণ ডিভাইস। আমরা একটি ভ্যাকুয়ামে আর্ক বিলুপ্তির মৌলিক পদার্থবিদ্যা অন্বেষণ করি, মূল উপাদানগুলিকে বিচ্ছিন্ন করি - ভ্যাকুয়াম ইন্টারপ্টার থেকে অপারেটিং মেকানিজম পর্যন্ত - এবং SF₆ প্রযুক্তির সাথে একটি বিশদ, ব্যবহারিক তুলনা উপস্থাপন করি। নিবন্ধটি মূল প্রয়োগের ক্ষেত্রগুলি, নির্বাচনের মানদণ্ড এবং রক্ষণাবেক্ষণের সর্বোত্তম অনুশীলনগুলির রূপরেখাও তুলে ধরেছে, যা সমস্ত শিল্প প্রকৌশল নীতিগুলির উপর ভিত্তি করে। পেশাদার হিসেবেচীন ভিত্তিক প্রস্তুতকারক এবং সরবরাহকারী, কামউইলবিশ্বব্যাপী শিল্প, বাণিজ্যিক এবং ইউটিলিটি প্রকল্পগুলির জন্য নির্ভরযোগ্যতা, দীর্ঘায়ু এবং পরিবেশগত দায়িত্বকে একত্রিত করে উচ্চ-মানের, কাস্টমাইজযোগ্য VCB সমাধান সরবরাহ করে।

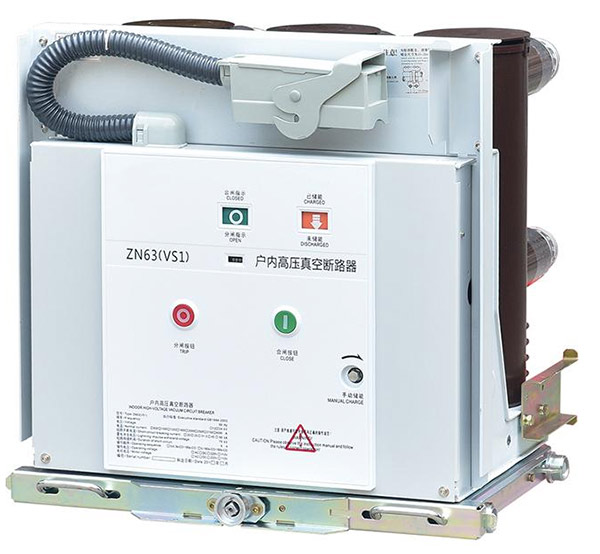

দভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি)নির্ভরযোগ্য মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনের ভিত্তি হয়ে উঠেছে, সাবস্টেশন, শিল্প কারখানা এবং বাণিজ্যিক সুবিধাগুলিতে প্রাথমিক প্রতিরক্ষামূলক যন্ত্র হিসেবে কাজ করছে। তেল, বায়ু বা SF₆ গ্যাসের উপর নির্ভর করে এমন পুরানো প্রযুক্তির বিপরীতে, VCB একটি উচ্চ-শূন্য পরিবেশ ব্যবহার করে আর্কটিকে নিভিয়ে দিতে যা তৈরি হয় যখন কোনও ত্রুটির সময় পরিচিতিগুলি আলাদা হয়ে যায়। এই পদ্ধতিটি 3 kV থেকে 36 kV পর্যন্ত অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ করে, গতি, কর্মক্ষম নির্ভরযোগ্যতা এবং পরিবেশগত নিরাপত্তার সুইচিং এর ক্ষেত্রে স্বতন্ত্র সুবিধা প্রদান করে।
আধুনিক বৈদ্যুতিক অবকাঠামো এমন সরঞ্জামগুলির দাবি করে যা শুধুমাত্র চাপের মধ্যেই কাজ করে না বরং কয়েক দশকের পরিষেবাতে ন্যূনতম হস্তক্ষেপেরও প্রয়োজন। ভিসিবিগুলি তাদের সিল-ফর-লাইফ ইন্টারপ্টার এবং শক্তিশালী যান্ত্রিক ডিজাইনের মাধ্যমে এই চ্যালেঞ্জটি পূরণ করে, যা অন্যান্য ব্রেকার ধরণের তুলনায় রক্ষণাবেক্ষণের ব্যবধানকে উল্লেখযোগ্যভাবে হ্রাস করে।কামউইল, একজন অভিজ্ঞ চীন প্রস্তুতকারক হিসাবে, গ্রীষ্মমন্ডলীয় আর্দ্রতা থেকে শিল্প ধূলিকণাযুক্ত পরিবেশ পর্যন্ত বিস্তৃত অপারেটিং অবস্থার মধ্যে সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদানের জন্য প্রকৌশলী VCB তৈরিতে বিশেষজ্ঞ।
এই নিবন্ধটি VCB প্রযুক্তির উপর একটি মূল প্রযুক্তিগত দৃষ্টিভঙ্গি অফার করে, যেগুলি প্রকৌশল নীতিগুলির উপর ফোকাস করে যা এটির ক্রিয়াকলাপ পরিচালনা করে, গুরুত্বপূর্ণ উপাদানগুলি যা এটির দীর্ঘায়ু নিশ্চিত করে, এবং নতুন বা রেট্রোফিট প্রকল্পগুলির জন্য এই ডিভাইসগুলি নির্বাচন এবং নির্দিষ্ট করার সময় ইঞ্জিনিয়ারদের অবশ্যই বিবেচনা করতে হবে৷
প্রতিটি VCB এর মূলে একটি মৌলিক শারীরিক নীতি নিহিত রয়েছে: একটি বৈদ্যুতিক চাপের অক্ষমতা একটি উচ্চ শূন্যতায় নিজেকে টিকিয়ে রাখতে। যখন ব্রেকারের পরিচিতিগুলি ত্রুটিযুক্ত পরিস্থিতিতে অংশ হয়ে যায়, তখন কারেন্ট আয়নযুক্ত ধাতব বাষ্পের মাধ্যমে একটি পথ বজায় রাখার চেষ্টা করে। যাইহোক, যেহেতু 10⁻⁴ Pa-এর নিচে চাপে বিঘ্নকারীকে খালি করা হয়, তাই অণুর গড় মুক্ত পথ অত্যন্ত দীর্ঘ, এবং আয়নকরণের জন্য উপলব্ধ কণা দুষ্প্রাপ্য।
যে চাপ তৈরি করে তা প্রায় সম্পূর্ণরূপে যোগাযোগ পৃষ্ঠ থেকে ধাতব বাষ্পের প্লাজমা হিসাবে বিদ্যমান। AC চক্রে কারেন্ট স্বাভাবিকভাবেই শূন্যের মধ্য দিয়ে যায়, এই বাষ্প প্রায় সঙ্গে সঙ্গে ঘনীভূত হয় শীতল যোগাযোগের মুখ এবং আশেপাশের আর্ক শিল্ডে। এই দ্রুত ঘনীভবন - নামে পরিচিতঅস্তরক পুনরুদ্ধার—চাপকে বাধা দেওয়া থেকে বিরত করে, কার্যকরভাবে অর্ধ-চক্রের মধ্যে ত্রুটি পরিষ্কার করে। পুরো প্রক্রিয়াটি পরিষ্কার, নীরব, এবং ন্যূনতম যোগাযোগের ক্ষয় তৈরি করে, যা VCB-এর উচ্চ বৈদ্যুতিক সহনশীলতায় অবদান রাখে, প্রায়শই 5,000 পূর্ণ-লোড অপারেশন অতিক্রম করে।
গুরুত্বপূর্ণভাবে, ভ্যাকুয়াম ইন্টারপ্টারের ডিজাইন নিশ্চিত করে যে আর্কটি ঘনীভূত এবং বিচ্ছুরিত থাকে, গরম দাগগুলি এড়িয়ে যায় যা সিরামিক খামের ক্ষতি করতে পারে। নির্দিষ্ট যোগাযোগের জ্যামিতির ব্যবহার, যেমন অক্ষীয় বা রেডিয়াল চৌম্বক ক্ষেত্রের পরিচিতি, আরও নিয়ন্ত্রণ করে আর্কের গতিবিধি এবং এমনকি পরিধানও নিশ্চিত করে, যার ফলে ইন্টারপ্টারের কার্যকরী জীবন প্রসারিত হয়। আর্ক বিলুপ্তির এই নীতিটি ভিসিবিগুলিকে ঘন ঘন স্যুইচিং ডিউটির জন্য ব্যতিক্রমীভাবে উপযুক্ত করে তোলে, যেমন মোটর স্টার্টিং বা ক্যাপাসিটর ব্যাঙ্ক স্যুইচিং, যেখানে অন্যান্য প্রযুক্তিগুলি আরও দ্রুত হ্রাস পাবে।
মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনের জন্য, ভ্যাকুয়াম এবং SF₆ প্রযুক্তির মধ্যে পছন্দ একটি সাধারণ ইঞ্জিনিয়ারিং সিদ্ধান্ত। উভয়ই পরিপক্ক প্রযুক্তি, কিন্তু তাদের বৈশিষ্ট্যগুলি প্রকল্পের অগ্রাধিকারের সাথে ভিন্নভাবে সারিবদ্ধ। নীচের সারণীটি বহিরাগত বিক্রেতার ডেটার উপর নির্ভর না করে অপারেশনাল এবং পরিবেশগত কারণের উপর ভিত্তি করে একটি আসল, বিশদ তুলনা প্রদান করে।
| প্যারামিটার | ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) | SF6 সার্কিট ব্রেকার |
|---|---|---|
| বাধা মাধ্যম | ভ্যাকুয়াম (অস্তরক শক্তি ~10⁷ V/m) | চাপে SF₆ গ্যাস (সাধারণত 5-7 বার) |
| সাধারণ ভোল্টেজ ক্লাস | 3 kV – 36 kV (প্রাথমিক মাঝারি ভোল্টেজ) | 3 kV – 800 kV+ (MV থেকে EHV কভার করে) |
| পরিবেশগত প্রভাব | শূন্য নির্গমন; গ্রিনহাউস গ্যাসের প্রভাব নেই | উচ্চ GWP (23,500x CO₂); কঠোর হ্যান্ডলিং এবং পুনর্ব্যবহার করা প্রয়োজন |
| যোগাযোগ ক্ষয় এবং জীবন | নিম্ন ক্ষয়; 30টি সম্পূর্ণ ত্রুটি বা 5,000+ সুইচিং অপারেশন পর্যন্ত বৈদ্যুতিক জীবন | মাঝারি ক্ষয়; গ্যাস পচন পণ্য ব্যবস্থাপনা প্রয়োজন |
| রক্ষণাবেক্ষণ ব্যবস্থা | ন্যূনতম; ব্যাঘাতকারীদের জীবনের জন্য সিল করা হয়; প্রক্রিয়া তৈলাক্তকরণ শুধুমাত্র | পর্যায়ক্রমিক গ্যাস ঘনত্ব পরীক্ষা; আর্দ্রতা এবং উপ-পণ্য পর্যবেক্ষণ |
| অপারেটিং মেকানিজম | স্প্রিং বা ম্যাগনেটিক অ্যাকচুয়েটর - কম শক্তির প্রয়োজন | বসন্ত, জলবাহী, বা বায়ুসংক্রান্ত – প্রায়ই উচ্চ শক্তি |
| সাধারণ শক্তি | ঘন ঘন স্যুইচিং, কম রক্ষণাবেক্ষণ, পরিবেশগতভাবে সৌম্য | উচ্চ-ভোল্টেজ, কমপ্যাক্ট ইনস্টলেশন, উচ্চ ফল্ট বর্তমান ক্ষমতার জন্য চমৎকার |
এই তুলনা দেখায় যে VCB গুলি বিশেষভাবে শক্তিশালী যেখানে পরিবেশগত দায়িত্ব, ঘন ঘন অপারেশন, এবং কম জীবনচক্র খরচ গুরুত্বপূর্ণ। ইউটিলিটি এবং শিল্প ব্যবহারকারীরা মাঝারি-ভোল্টেজ নেটওয়ার্কগুলির জন্য একটি টেকসই, উচ্চ-পারফরম্যান্স সলিউশন খুঁজছেন, VCBs একটি বাধ্যতামূলক প্রযুক্তি পছন্দ উপস্থাপন করে।কামউইলভিসিবি তৈরি করে যা এই অন্তর্নিহিত সুবিধাগুলিকে কাজে লাগায়, অভ্যন্তরীণ এবং বহিরঙ্গন উভয় ব্যবহারের জন্য 12kV থেকে 40.5kV পর্যন্ত পণ্যের একটি পরিসীমা অফার করে।
একটি VCB হল নির্ভুল-ইঞ্জিনিয়ারযুক্ত উপাদানগুলির একটি সমাবেশ, প্রতিটি নির্ভরযোগ্য অপারেশন নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। দুটি সবচেয়ে গুরুত্বপূর্ণ অংশ হল ভ্যাকুয়াম ইন্টারপ্টার এবং অপারেটিং মেকানিজম।
ভ্যাকুয়াম ইন্টারপ্টার হল একটি হারমেটিকভাবে সিল করা সিরামিক সিলিন্ডার যাতে স্থির এবং চলমান পরিচিতি থাকে। সিরামিক উপাদান (প্রায়শই অ্যালুমিনা) চমৎকার অস্তরক নিরোধক এবং যান্ত্রিক শক্তি প্রদান করে। ভিতরে, একটি ধাতব বেলো চলমান যোগাযোগকে বহিরাগত অপারেটিং রডের সাথে সংযুক্ত করে, ভ্যাকুয়াম সিল বজায় রেখে অক্ষীয় চলাচলের অনুমতি দেয়। একটি অত্যাধুনিক শিল্ডিং সিস্টেম ধাতুর বাষ্পকে ঘনীভূত করার জন্য পরিচিতিগুলিকে ঘিরে রাখে এবং এটিকে সিরামিক অভ্যন্তরীণ পৃষ্ঠে জমা হতে বাধা দেয়, ডিভাইসের জীবনকাল ধরে নিরোধক অখণ্ডতা রক্ষা করে৷ যোগাযোগের উপাদান, সাধারণত একটি তামা-ক্রোমিয়াম খাদ, ঢালাইয়ের প্রতিরোধের জন্য এবং কম চপিং কারেন্ট বজায় রাখার ক্ষমতার জন্য বেছে নেওয়া হয়, যা ইন্ডাকটিভ লোড স্যুইচিংয়ের জন্য গুরুত্বপূর্ণ।
অপারেটিং মেকানিজম একটি সুনির্দিষ্ট, দ্রুত পদ্ধতিতে পরিচিতিগুলি খুলতে এবং বন্ধ করার জন্য প্রেরণা শক্তি প্রদান করে। ট্রিপিংয়ের সময় বাহ্যিক শক্তির উত্স থেকে নির্ভরযোগ্যতা এবং স্বাধীনতার কারণে VCB-তে বসন্ত-চালিত প্রক্রিয়াগুলি সবচেয়ে সাধারণ। শক্তি একটি ক্লোজিং স্প্রিং-এ (একটি ম্যানুয়াল বা মোটর চালিত চার্জিং সিস্টেমের মাধ্যমে) সংরক্ষণ করা হয় এবং যখন একটি ট্রিপ সিগন্যাল পাওয়া যায় তখন ছেড়ে দেওয়া হয়। এই সঞ্চিত-শক্তি নকশা নিশ্চিত করে যে ব্রেকারটি নিয়ন্ত্রণ ভোল্টেজ নির্বিশেষে সামঞ্জস্যপূর্ণ গতি এবং শক্তির সাথে খোলে। অন্যান্য বিকল্পগুলির মধ্যে রয়েছে চৌম্বকীয় অ্যাকচুয়েটর, যা স্থায়ী চুম্বক এবং ল্যাচিংয়ের জন্য একটি কয়েল ব্যবহার করে, কম চলমান অংশগুলির সাথে একটি সহজ যান্ত্রিক নকশা অফার করে। Comewill-এর VCB গুলি CT সিরিজের মতো শক্তিশালী মেকানিজম দিয়ে সজ্জিত, ন্যূনতম সমন্বয় সহ হাজার হাজার অপারেশনের জন্য ডিজাইন করা হয়েছে।
VCB গুলিকে তাদের ইনস্টলেশন পরিবেশ এবং নির্দিষ্ট কর্মক্ষম চাহিদা দ্বারা শ্রেণীবদ্ধ করা হয়। দুটি প্রাথমিক প্রকার হল:
মূল আবেদন ক্ষেত্র অন্তর্ভুক্ত:
একটি বিস্তৃত পোর্টফোলিও সহ,কামউইলঅভ্যন্তরীণ এবং বহিরঙ্গন উভয় অ্যাপ্লিকেশনের জন্য VCB সরবরাহ করে, নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তা এবং প্রকল্পের মান পূরণের জন্য কাস্টমাইজেশন অফার করে।
একটি নির্দিষ্ট প্রকল্পের জন্য সঠিক VCB নির্বাচন করার জন্য সিস্টেম প্যারামিটার এবং অপারেশনাল অবস্থা উভয়েরই পুঙ্খানুপুঙ্খ মূল্যায়ন প্রয়োজন। নিম্নলিখিত মানদণ্ড একটি সঠিক ক্রয় সিদ্ধান্তের ভিত্তি তৈরি করে:
এই মানদণ্ডগুলি যত্ন সহকারে মূল্যায়ন করে, প্রকৌশলী এবং সংগ্রহকারী দলগুলি একটি VCB নির্দিষ্ট করতে পারে যা শুধুমাত্র তাত্ক্ষণিক প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে না বরং দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং খরচ-কার্যকারিতাও প্রদান করে।কামউইলগ্রাহকদের এই পছন্দগুলি নেভিগেট করতে সাহায্য করার জন্য বিশদ প্রযুক্তিগত সহায়তা প্রদান করে, এমন পণ্যগুলি অফার করে যা প্রধান আন্তর্জাতিক মান মেনে চলে।
প্রাথমিক সুবিধাটি একটি ভ্যাকুয়ামে বর্তমান শূন্যের প্রায় অবিলম্বে চাপটি নিভিয়ে দেওয়ার ক্ষমতার মধ্যে রয়েছে, যা দ্রুত অস্তরক পুনরুদ্ধার প্রদান করে। এর ফলে খুব সংক্ষিপ্ত আর্কিং সময়, যোগাযোগের ক্ষয় হ্রাস এবং ন্যূনতম রক্ষণাবেক্ষণের ফলে এটিকে মাঝারি-ভোল্টেজ সিস্টেমের জন্য অত্যন্ত নির্ভরযোগ্য করে তোলে।
ভিসিবিগুলি প্রাথমিকভাবে মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা আনুমানিক 3 কেভি থেকে 36 কেভি পর্যন্ত বিস্তৃত। এটি তাদের বিতরণ নেটওয়ার্ক এবং শিল্প পাওয়ার সিস্টেমের জন্য আদর্শ পছন্দ করে তোলে।
ভিসিবিগুলির একটি উল্লেখযোগ্য পরিবেশগত সুবিধা রয়েছে কারণ তারা বাধা মাধ্যম হিসাবে একটি ভ্যাকুয়াম ব্যবহার করে, যার কোনও গ্রিনহাউস গ্যাস প্রভাব নেই। বিপরীতে, SF₆ গ্যাসের একটি খুব উচ্চ গ্লোবাল ওয়ার্মিং পটেনশিয়াল (GWP) রয়েছে এবং এর জন্য সতর্কতা অবলম্বন করা এবং জীবনের শেষের রিসাইক্লিং পদ্ধতির প্রয়োজন।
দুটি সবচেয়ে গুরুত্বপূর্ণ উপাদান হল ভ্যাকুয়াম ইন্টারপ্টার (সিল করা পরিচিতি) এবং অপারেটিং মেকানিজম। ইন্টারপ্টারের যোগাযোগের উপাদান এবং শিল্ডিং বৈদ্যুতিক জীবন নির্ধারণ করে, যখন প্রক্রিয়াটির নকশা এবং উপাদানের গুণমান যান্ত্রিক সহনশীলতাকে নির্দেশ করে।
হ্যাঁ, ভিসিবিগুলি ঘন ঘন স্যুইচিং ডিউটির জন্য ব্যতিক্রমীভাবে উপযুক্ত, যেমন মোটর স্টার্টিং, ক্যাপাসিটর ব্যাঙ্ক সুইচিং এবং আর্ক ফার্নেস নিয়ন্ত্রণ। তাদের দৃঢ় নকশা এবং কম যোগাযোগের ক্ষয় অনেক বেশি সংখ্যক নিরাপদ অপারেশনের অনুমতি দেয়।
ভিসিবিগুলির খুব ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজন। প্রাথমিক কাজগুলির মধ্যে রয়েছে সঠিক তৈলাক্তকরণের জন্য অপারেটিং মেকানিজমের পর্যায়ক্রমিক পরিদর্শন, যান্ত্রিক সূচকগুলি পরীক্ষা করা এবং ক্ষতির যে কোনও লক্ষণের জন্য বাধার ভিজ্যুয়াল পরিদর্শন। বিঘ্নকারীগুলিকে আজীবনের জন্য সিল করা হয় এবং সাধারণ পরিষেবার শর্তে গ্যাস রিফিলিং বা যোগাযোগ প্রতিস্থাপনের প্রয়োজন হয় না।
