কামউইল, একটি বিশ্বস্ত চীন ভিত্তিক প্রস্তুতকারক এবং বৈদ্যুতিক সরঞ্জাম সরবরাহকারী, উচ্চ মানের অফার করেকম্বাইন্ড ইনস্ট্রুমেন্ট ট্রান্সফরমারযা একটি একক ইউনিটে বর্তমান ট্রান্সফরমার এবং ভোল্টেজ ট্রান্সফরমার ফাংশনগুলিকে একীভূত করে। স্টক, পাইকারি এবং কাস্টমাইজড পাওয়া যায়, এই ট্রান্সফরমারগুলি বৈদ্যুতিক শক্তি পরিমাপ এবং বিতরণ ব্যবস্থায় সুরক্ষার জন্য কমপ্যাক্ট, নিরাপদ এবং সাশ্রয়ী সমাধান প্রদান করে। এগুলি শিল্প, খনির এবং গ্রামীণ পাওয়ার গ্রিড অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

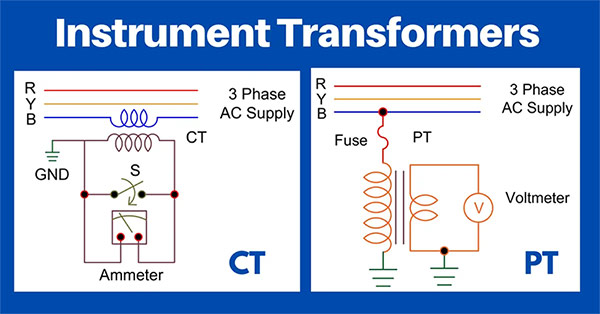

কম্বাইন্ড ইন্সট্রুমেন্ট ট্রান্সফরমার হল এক ধরনের বৈদ্যুতিক যন্ত্র যা কারেন্ট এবং ভোল্টেজ ট্রান্সফরমার ফাংশনকে এক ঘেরে একত্রিত করে। বর্তমান ইউনিটটি উচ্চ-কারেন্ট লাইনের সাথে সিরিজে সংযুক্ত থাকে, যখন ভোল্টেজ ইউনিট উচ্চ-ভোল্টেজ লাইনের সমান্তরালে সংযুক্ত থাকে। উভয় ইউনিটই একটি সাধারণ কোর এবং নিরোধক ভাগ করে, যা মাধ্যমিক পরিমাপ যন্ত্রগুলি থেকে উচ্চ-ভোল্টেজ প্রাথমিক সার্কিটগুলিকে বিচ্ছিন্ন করার সময় ভোল্টেজ এবং বর্তমান সংকেতগুলির একযোগে অধিগ্রহণকে সক্ষম করে। এই নকশা ইনস্টলেশন জটিলতা হ্রাস করার সময় অপারেটর এবং সরঞ্জাম নিরাপত্তা নিশ্চিত করে।
ভোল্টেজ পরিমাপ
প্রাথমিক সার্কিটের মধ্য দিয়ে উচ্চ ভোল্টেজ প্রবাহিত হলে ভোল্টেজ বিভাগটি সেকেন্ডারি উইন্ডিংয়ে একটি আনুপাতিক কম ভোল্টেজ প্ররোচিত করে। এই কম-ভোল্টেজ আউটপুট (সাধারণত 100V) তারপর ভোল্টমিটার, শক্তি মিটার, বা প্রতিরক্ষামূলক রিলে ব্যবহার করা হয়।
বর্তমান পরিমাপ
বর্তমান বিভাগটি বড় প্রাথমিক স্রোতকে ছোট, পরিমাপযোগ্য সেকেন্ডারি স্রোতে (সাধারণত 5A বা 1A) রূপান্তরিত করে। এই আউটপুটগুলি বর্তমান ট্রান্সফরমার মিটার বা রিলে সুরক্ষা ডিভাইসে সরবরাহ করা হয়, সঠিক পর্যবেক্ষণ এবং পরিমাপ বজায় রাখে।
বিচ্ছিন্নতা এবং নিরাপত্তা

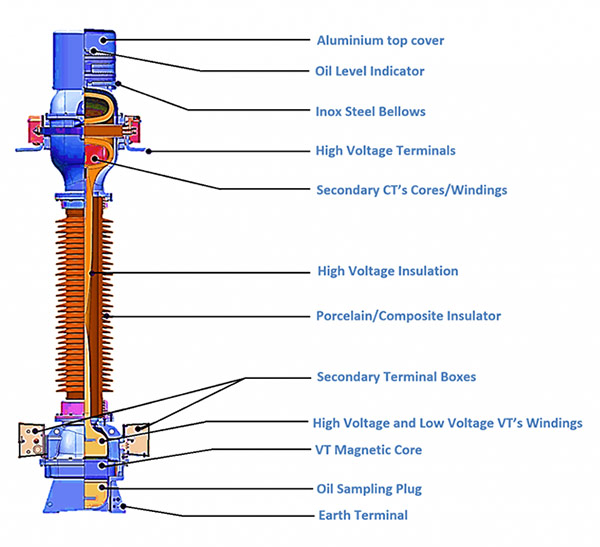

একটি সম্মিলিত ট্রান্সফরমারের ভিতরে, কারেন্ট এবং ভোল্টেজ ইউনিটগুলি একটি শেয়ার্ড ইনসুলেশন শেল, প্রায়শই তেল-ভরা বা ইপোক্সি-কাস্টে আবদ্ধ থাকে। সেকেন্ডারি সাইড অবশ্যই গ্রাউন্ড করা উচিত এবং নিরাপত্তা নিশ্চিত করতে সার্কিটগুলি অবশ্যই খোলা বা ছোট পরিস্থিতি এড়াতে হবে।

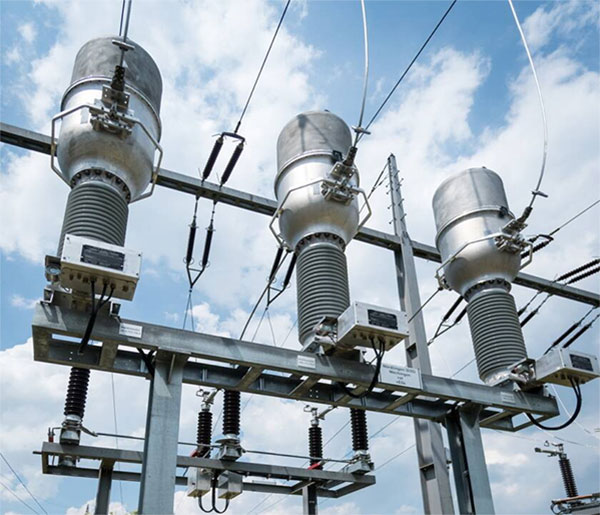

কমউইল কারখানারকম্বাইন্ড ইনস্ট্রুমেন্ট ট্রান্সফরমারজন্য উপযুক্ত:
উচ্চ-ভোল্টেজ মিটারিং বাক্স
কলাম-মাউন্ট করা ট্রান্সফরমার
বিতরণ ক্যাবিনেট
এগুলি ভারসাম্যপূর্ণ বা ভারসাম্যহীন লোডের জন্য V/V (দুটি ভোল্টেজ ট্রান্সফরমার) বা Y/Y (তিন ভোল্টেজ ট্রান্সফরমার) কনফিগারেশনের মতো তিন-ফেজ পরিমাপের পরিস্থিতিতে বিশেষভাবে কার্যকর।
1. কমপ্যাক্ট ডিজাইন এবং সহজ ইনস্টলেশন - কারেন্ট এবং ভোল্টেজ ট্রান্সফরমারকে এক ইউনিটে একীভূত করা পদচিহ্ন হ্রাস করে এবং সেটআপকে সহজ করে।
2. খরচ দক্ষতা - একটি সম্মিলিত ইউনিট ক্রয় পৃথক ট্রান্সফরমার খরচ, উত্পাদন জটিলতা, এবং ইনস্টলেশন সময় হ্রাস করে।
3. বৈদ্যুতিক বিচ্ছিন্নতা এবং নির্ভরযোগ্যতা - উচ্চ-ভোল্টেজ প্রাথমিক এবং নিম্ন-ভোল্টেজ সেকেন্ডারি সার্কিটগুলির সম্পূর্ণ পৃথকীকরণ অপারেটর এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে।
4. সমন্বিত পরিমাপ এবং সুরক্ষা - একই সাথে এনার্জি মিটার এবং রিলে সুরক্ষা ডিভাইসগুলির জন্য স্ট্যান্ডার্ড আউটপুট সরবরাহ করে।
5. পরিবেশগত অভিযোজনযোগ্যতা - তেল-নিমজ্জিত বা গ্যাস-অন্তরক নকশাগুলি বাইরে বা কঠোর পরিস্থিতিতে দীর্ঘমেয়াদী অপারেশনের অনুমতি দেয়।
কম্বিনেশন ট্রান্সফরমার - কম্প্যাক্ট ইনস্টলেশন এবং সিঙ্ক্রোনাইজড পরিমাপের জন্য একটি ডিভাইসে বর্তমান এবং ভোল্টেজ ট্রান্সফরমারকে একত্রিত করে। স্থান-সীমিত বা খরচ-সংবেদনশীল প্রকল্পের জন্য উপযুক্ত।
স্প্লিট ট্রান্সফরমার - নমনীয় স্থান নির্ধারণ এবং অপ্টিমাইজ করা নির্ভুলতার জন্য বর্তমান এবং ভোল্টেজ ট্রান্সফরমারকে আলাদা করে। বিভিন্ন ভোল্টেজ এবং বর্তমান স্তরের জন্য কাস্টমাইজড নির্বাচনের অনুমতি দেয়।
কামউইল, একটি চীন ভিত্তিক কারখানা এবং সরবরাহকারী হিসাবে, গুণমান, কম দাম, এবং কাস্টমাইজড প্রদান করেসম্মিলিত যন্ত্র ট্রান্সফরমারযেগুলো দ্রুত ডেলিভারির জন্য স্টকে আছে। আমাদের বর্তমান ট্রান্সফরমার সিস্টেমগুলি শিল্প এবং ইউটিলিটি প্রয়োজনীয়তা মেটাতে, সঠিক পরিমাপ, অপারেশনাল নিরাপত্তা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করার জন্য কঠোর মানের মানের অধীনে তৈরি করা হয়।
