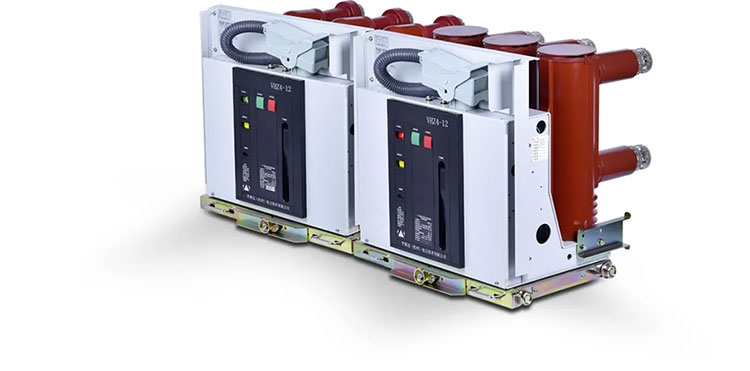

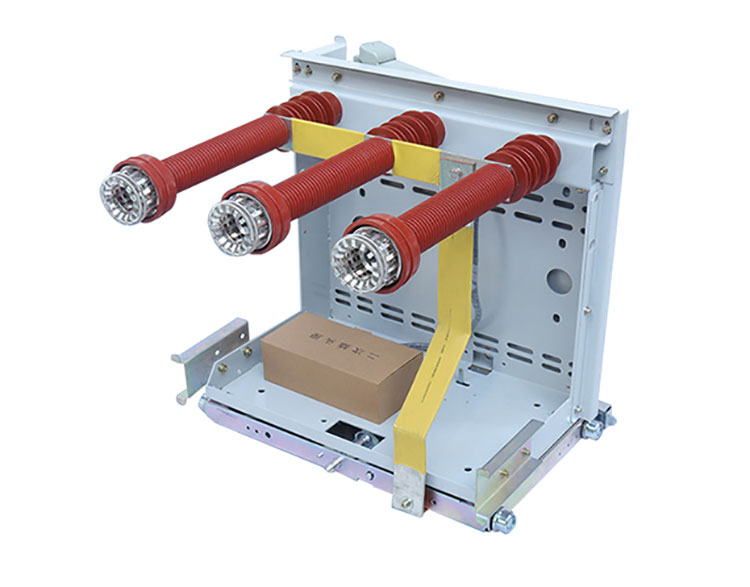

চীন থেকে উচ্চ-পারফরম্যান্স আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার

কামউইল, একটি চীন প্রস্তুতকারকের এবং সরবরাহকারী, গুণমান প্রদান করেআউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার, যা একটি ভ্যাকুয়াম আর্ক-এক্সটিংগুইশিং চেম্বার এবং একটি স্প্রিং বা ইলেক্ট্রোম্যাগনেটিক অপারেটিং মেকানিজম ব্যবহার করে ফল্ট স্রোতকে বাধা দেয়।  কমপ্যাক্ট গঠন, দ্রুত চাপ বাধা, এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা সহ, এই ব্রেকারগুলি সাধারণত 5kV থেকে 40.5kV পর্যন্ত রেটেড ভোল্টেজ সহ আউটডোর বৈদ্যুতিক নেটওয়ার্কগুলিতে ব্যাপকভাবে ইনস্টল করা হয়।

মৌলিক ধারণা

একটি আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার ওপেন-এয়ার পাওয়ার ডিস্ট্রিবিউশন পরিবেশে ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। এটি চাপ-নির্বাপক মাধ্যম হিসাবে একটি ভ্যাকুয়াম ইন্টারপ্টার ব্যবহার করে এবং বৈদ্যুতিক সার্কিট খুলতে এবং বন্ধ করার জন্য একটি স্প্রিং বা ইলেক্ট্রোম্যাগনেটিক মেকানিজমের মাধ্যমে কাজ করে।

যখন একটি ত্রুটি ঘটে, যোগাযোগগুলি ভ্যাকুয়াম চেম্বারের ভিতরে আলাদা হয়ে যায় এবং একটি বৈদ্যুতিক চাপ তৈরি হয়। পরিবেশটি উচ্চ শূন্যতার অধীনে থাকায়, চাপটি দ্রুত নিভে যায় এবং কারেন্ট নিরাপদে বাধাপ্রাপ্ত হয়। এই ব্রেকারগুলি সাধারণত আউটডোর সাবস্টেশন, পোল-মাউন্টেড ডিস্ট্রিবিউশন সিস্টেম এবং গ্রিড অবকাঠামোতে ব্যবহৃত হয়।

কাজের নীতি

একটি অপারেশনআউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারপ্রধানত দুটি অংশ জড়িত: ভ্যাকুয়াম ইন্টারপ্টার এবং অপারেটিং মেকানিজম।

ভ্যাকুয়াম আর্ক বাধা

ব্রেকার খোলে, বিচ্ছিন্ন পরিচিতিগুলির মধ্যে একটি চাপ তৈরি হয়। ভ্যাকুয়াম চেম্বারে, চাপটি দ্রুত ছড়িয়ে পড়ে কারণ এটিকে টিকিয়ে রাখার জন্য প্রায় কোনও গ্যাস কণা নেই।

এনার্জি স্টোরেজ মেকানিজম

স্প্রিং মেকানিজম যান্ত্রিক শক্তি সঞ্চয় করে এবং অপারেশন চলাকালীন এটি ছেড়ে দেয়, যোগাযোগগুলিকে দ্রুত সরাতে এবং বর্তমানকে বাধাগ্রস্ত করতে চালিত করে।

দ্রুত অপারেশন সময়

সাধারণত খোলার সময় হল ≤45 ms, যা সিস্টেমের মাধ্যমে সরঞ্জামের ক্ষতি ছড়িয়ে পড়ার আগে ব্রেকারকে ত্রুটিগুলি আলাদা করতে দেয়।

প্রধান প্রযুক্তিগত পরামিতি

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার সরঞ্জাম উত্পাদনকারী একটি পেশাদার চীন কারখানা সাধারণত বিতরণ নেটওয়ার্কগুলিতে ব্যবহৃত মানক প্রযুক্তিগত সূচকগুলি অনুসরণ করে।

রেটেড ভোল্টেজ

সাধারণ স্তরের মধ্যে রয়েছে 12kV, 24kV, এবং 40.5kV।

রেট করা বর্তমান

সিস্টেমের ক্ষমতার উপর নির্ভর করে সাধারণত রেট করা বর্তমান রেঞ্জ 630A থেকে 1600A পর্যন্ত।

শর্ট সার্কিট ব্রেকিং কারেন্ট

বেশিরভাগ ব্রেকার 20kA থেকে 31.5kA বাধা দেওয়ার ক্ষমতা সমর্থন করে।

পরিবেশগত অবস্থা

বাইরের সরঞ্জামগুলি সাধারণত −40°C থেকে +40°C এর মধ্যে কাজ করে এবং দূষিত পরিবেশের জন্য দূষণ প্রতিরোধের সাথে ডিজাইন করা হয়েছে।

যান্ত্রিক জীবন

অনেক ব্রেকারের যান্ত্রিক জীবন 10,000 বা তার বেশি অপারেশনে পৌঁছায়।

ইনস্টলেশন

সঠিক ইনস্টলেশন ক্ষেত্রে একটি বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার স্থিতিশীল অপারেশন নিশ্চিত করতে সাহায্য করে।

মাউন্টিং স্ট্রাকচার

ব্রেকারটি একটি ডেডিকেটেড স্টিলের ফ্রেম বা মেরু কাঠামোতে স্থির করা হয়, সাধারণত 4 মিটার বা তার বেশি উচ্চতায় ইনস্টল করা হয়।

উপাদান সমাবেশ

উপাদানগুলি ক্রমানুসারে ইনস্টল করা হয়: স্ট্রাকচারাল ফ্রেম → পোস্ট ইনসুলেটর → ভ্যাকুয়াম ইন্টারপ্টার → বাসবার সংযোগ।

বৈদ্যুতিক সংযোগ

আউটপুট লাইন ব্যবধান এবং মেরু দূরত্ব অবশ্যই ডিজাইন মান অনুসরণ করতে হবে, এবং টার্মিনাল সংযোগগুলি ক্ষয়-বিরোধী গ্রীস দিয়ে সুরক্ষিত করা উচিত।

কাঠামোগত সুবিধা

1. ফাস্ট আর্ক এক্সটিংগুইশিং

ভ্যাকুয়াম বাধা প্রযুক্তি দ্রুত চাপ দমন করতে দেয় এবং সরঞ্জামের ক্ষতির ঝুঁকি হ্রাস করে।

2. পরিবেশগতভাবে সামঞ্জস্যপূর্ণ ডিজাইন

কোন অন্তরক তেল বা SF6 গ্যাস প্রয়োজন নেই, ফুটো বা নির্গমন এড়াতে সাহায্য করে।

3. কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা

সিল করা ভ্যাকুয়াম চেম্বার অভ্যন্তরীণ যোগাযোগের পরিধান কমায় এবং রুটিন সার্ভিসিং কমিয়ে দেয়।

4. কমপ্যাক্ট এবং লাইটওয়েট স্ট্রাকচার

ঐতিহ্যগত তেল সার্কিট ব্রেকারগুলির তুলনায়, কাঠামোটি ছোট এবং পরিবহন এবং ইনস্টল করা সহজ।

5. বহিরঙ্গন অবস্থার অভিযোজন

যৌগিক নিরোধক উপকরণ যেমন সিলিকন রাবার বা ইপোক্সি রজন দূষণের ফ্ল্যাশওভার, অতিবেগুনী বিকিরণ এবং তাপমাত্রার পরিবর্তন প্রতিরোধ করতে সাহায্য করে।
