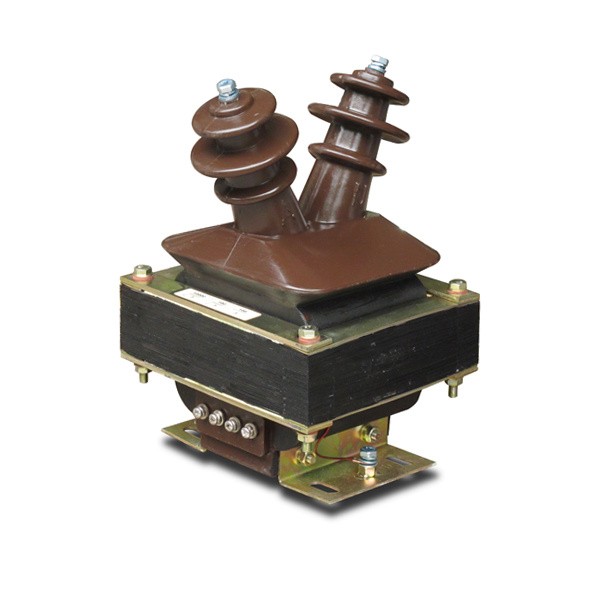

A ভোল্টেজ ট্রান্সফরমারএকটি গুরুত্বপূর্ণ যন্ত্র-ট্রান্সফরমার প্রযুক্তি যা পরিমাপ, মিটারিং, সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত আনুপাতিক সেকেন্ডারি ভোল্টেজে উচ্চ প্রাথমিক ভোল্টেজ কমাতে ব্যবহৃত হয়। একটি পাওয়ার ট্রান্সফরমারের বিপরীতে, যা বৈদ্যুতিক নেটওয়ার্কগুলির মধ্যে শক্তি স্থানান্তরের উদ্দেশ্যে করা হয়, একটি যন্ত্র ট্রান্সফরমার মিটার, রিলে, পর্যবেক্ষণ সরঞ্জাম এবং নিয়ন্ত্রণ ব্যবস্থাকে একটি সঠিক সংকেত প্রদান করার জন্য ডিজাইন করা হয়েছে। সঠিক নির্বাচন প্রাথমিক-সিস্টেম ভোল্টেজ, সেকেন্ডারি ভোল্টেজ, ফ্রিকোয়েন্সি, নির্ভুলতার প্রয়োজনীয়তা, বোঝা, নিরোধক, ফেজ বিন্যাস, উইন্ডিং কনফিগারেশন, ইনস্টলেশনের অবস্থান, পরিবেশগত এক্সপোজার এবং উদ্দিষ্ট সুরক্ষা বা পরিমাপ ফাংশনের উপর নির্ভর করে। ইলেক্ট্রোম্যাগনেটিক, ক্যাপাসিটিভ এবং ইলেকট্রনিক প্রযুক্তি আনুপাতিক ভোল্টেজ সিগন্যাল পাওয়ার জন্য বিভিন্ন পন্থা প্রদান করে। অভ্যন্তরীণ এবং বহিরঙ্গন ডিজাইনগুলি বিভিন্ন পরিবেশগত অবস্থারও সমাধান করে। একটি সম্পূর্ণ প্রযুক্তিগত মূল্যায়নের জন্য বৈদ্যুতিক কর্মক্ষমতা, নিরোধক, নির্মাণ, আনুষাঙ্গিক, সুরক্ষা, ইনস্টলেশন, এবং রক্ষণাবেক্ষণকে একটি সমন্বিত ব্যবস্থা হিসাবে বিবেচনা করতে হবে।
সূচিপত্র
সরাসরি বিভাগে যেতে যেকোনো বিষয়ে ক্লিক করুন।
- 1. পাওয়ার সিস্টেমে ভোল্টেজ পরিমাপ কেন গুরুত্বপূর্ণ?
- 2. কিভাবে একটি যন্ত্র ভোল্টেজ ট্রান্সফরমার কাজ করে?
- 3. প্রধান প্রকার এবং কনফিগারেশন কি?
- 4. নির্ভুলতা এবং বোঝা কীভাবে নির্বাচনকে প্রভাবিত করে?
- 5. কেন নিরোধক এবং বৈদ্যুতিক বিচ্ছিন্নতা অপরিহার্য?
- 6. সুরক্ষা এবং পরিমাপ অ্যাপ্লিকেশনগুলি কীভাবে আলাদা?
- 7. ইলেক্ট্রোম্যাগনেটিক এবং ক্যাপাসিটিভ ডিজাইনের মধ্যে পার্থক্য কী?
- 8. কিভাবে অন্দর এবং বহিরঙ্গন ডিজাইন বিভিন্ন অবস্থার সম্বোধন করে?
- 9. একক-ফেজ এবং তিন-ফেজ অ্যাপ্লিকেশনগুলি কীভাবে আলাদা?
- 10. কিভাবে ফিউজ, সেকেন্ডারি গ্রাউন্ডিং, এবং নিরাপত্তা বিবেচনা করা উচিত?
- 11. কোন অ্যাপ্লিকেশন ইনস্ট্রুমেন্ট ভোল্টেজ পরিমাপ ব্যবহার করে?
- 12. কোন সাধারণ নির্বাচন ভুল এড়ানো উচিত?
- 13. একটি পেশাদার প্রযুক্তিগত স্পেসিফিকেশন কি অন্তর্ভুক্ত করা উচিত?
- 14. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
পাওয়ার সিস্টেমে ভোল্টেজ পরিমাপ কেন গুরুত্বপূর্ণ?
ভোল্টেজ সম্পর্কে নির্ভরযোগ্য তথ্য ছাড়া বৈদ্যুতিক নেটওয়ার্কগুলি নিরাপদে এবং সঠিকভাবে নিয়ন্ত্রণ করা যায় না। অপারেটর, সুরক্ষা রিলে, মিটার, অটোমেশন সিস্টেম এবং মনিটরিং সরঞ্জাম সবই পরিমাপ সংকেতের উপর নির্ভর করে যা প্রাথমিক বৈদ্যুতিক সার্কিটের অবস্থার প্রতিনিধিত্ব করে।
প্রচলিত মিটার বা লো-ভোল্টেজ কন্ট্রোল ইকুইপমেন্টকে একটি মাঝারি- বা উচ্চ-ভোল্টেজ সার্কিটের সাথে সরাসরি সংযোগ করা অব্যবহারিক এবং সম্ভাব্য বিপজ্জনক হবে। ইন্সট্রুমেন্ট ট্রান্সফরমারগুলি উচ্চ-ভোল্টেজ সার্কিট এবং সেকেন্ডারি পরিমাপ সার্কিটের মধ্যে বৈদ্যুতিক বিচ্ছেদ প্রদান করার সময় প্রাথমিক ভোল্টেজের প্রতিনিধিত্ব করে এমন একটি আনুপাতিক গৌণ সংকেত তৈরি করে এই সমস্যার সমাধান করে।
এই বিচ্ছেদের বেশ কিছু ব্যবহারিক সুবিধা রয়েছে। পরিমাপের সরঞ্জামগুলি প্রাথমিক সিস্টেমে সরাসরি উন্মুক্ত হওয়ার পরিবর্তে একটি প্রমিত সেকেন্ডারি ভোল্টেজের চারপাশে ডিজাইন করা যেতে পারে। সুরক্ষা রিলে একটি পরিচালনাযোগ্য সংকেত প্রক্রিয়া করতে পারে। শক্তি মিটার তাদের পরিমাপ ফাংশন সঞ্চালন করতে পারেন. অপারেটররা প্রাথমিক ভোল্টেজ সরাসরি নিয়ন্ত্রণ প্যানেলে না এনে বৈদ্যুতিক নেটওয়ার্ক সম্পর্কে তথ্য পেতে পারে।
মিটার এবং মনিটরিং ডিভাইসের জন্য একটি আনুপাতিক ভোল্টেজ সংকেত প্রদান করে।
প্রতিরক্ষামূলক রিলেতে ভোল্টেজ তথ্য সরবরাহ করে যা সিস্টেমের অস্বাভাবিক অবস্থার মূল্যায়ন করে।
উচ্চ-ভোল্টেজ প্রাথমিক নেটওয়ার্ক থেকে সেকেন্ডারি পরিমাপ সার্কিট আলাদা করে।
একটি বৈদ্যুতিক সংকেত প্রদান করে যা অটোমেশন, সুইচিং লজিক, সিঙ্ক্রোনাইজেশন এবং অন্যান্য নিয়ন্ত্রণ ফাংশন সমর্থন করতে পারে।
ভোল্টেজ তথ্য বিশেষভাবে গুরুত্বপূর্ণ সিস্টেমে যেখানে বৈদ্যুতিক অবস্থা ক্রমাগত পরিবর্তিত হয়। সাবস্টেশন, ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন সিস্টেম, ট্রান্সফরমার ফিডার, নবায়নযোগ্য-শক্তি নেটওয়ার্ক এবং জটিল ইউটিলিটি সিস্টেমের জন্য সিস্টেম ভোল্টেজ সম্পর্কে নির্ভরযোগ্য তথ্য প্রয়োজন।
পরিমাপ সমস্যা সমাধান সমর্থন করে। যদি পর্যবেক্ষণ করা সেকেন্ডারি সিগন্যালটি অপ্রত্যাশিতভাবে পরিবর্তিত হয়, তবে প্রকৌশলীরা তদন্ত করতে পারেন যে কারণটি প্রাথমিক সিস্টেম, যন্ত্র ট্রান্সফরমার, তারের, সুরক্ষা সার্কিট বা পরিমাপ চেইনের অন্য অংশের সাথে সম্পর্কিত কিনা।
তাই একটি নির্ভরযোগ্য পরিমাপ চেইন একটি সঠিকভাবে নির্বাচিত যন্ত্র ট্রান্সফরমার দিয়ে শুরু হয়। নির্ভুলতা, নিরোধক, সংযোগ কনফিগারেশন, গৌণ বোঝা, পরিবেশগত অবস্থা, এবং সুরক্ষা প্রয়োজনীয়তা সব একসাথে বিবেচনা করা প্রয়োজন।
কিভাবে একটি যন্ত্র ভোল্টেজ ট্রান্সফরমার কাজ করে?
একটি ইলেক্ট্রোম্যাগনেটিক ইন্সট্রুমেন্ট ভোল্টেজ ট্রান্সফরমার ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের মাধ্যমে কাজ করে। প্রাথমিক ওয়াইন্ডিং হাই-ভোল্টেজ সার্কিটের সাথে সংযুক্ত থাকে, যখন সেকেন্ডারি ওয়াইন্ডিং সংযুক্ত পরিমাপ বা সুরক্ষা সরঞ্জামগুলির জন্য একটি আনুপাতিক নিম্ন ভোল্টেজ প্রদান করে।
মৌলিক সম্পর্ক প্রাথমিক বাঁক থেকে মাধ্যমিক বাঁকগুলির অনুপাত দ্বারা নির্ধারিত হয়। যখন প্রাথমিক ওয়াইন্ডিং শক্তিযুক্ত হয়, তখন চৌম্বকীয় প্রবাহ কোরে প্রতিষ্ঠিত হয়। এই ফ্লাক্সটি সেকেন্ডারি উইন্ডিংয়ে একটি ভোল্টেজ আনে যা ট্রান্সফরমারের ডিজাইন করা অপারেটিং রেঞ্জের মধ্যে প্রাথমিক ভোল্টেজের সাথে সমানুপাতিকভাবে মিলে যায়।
প্রাথমিক ঘুর
প্রাথমিক ওয়াইন্ডিং হাই-ভোল্টেজ সার্কিটের সাথে সংযোগ করে। এর অন্তরণ ব্যবস্থা তাই প্রাথমিক নেটওয়ার্কের সাথে যুক্ত বৈদ্যুতিক চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে।
পণ্যের স্থাপত্যের উপর নির্ভর করে, প্রাথমিক উইন্ডিংয়ের বিভিন্ন শারীরিক গঠন থাকতে পারে। কিছু ডিজাইন একটি প্রচলিত উইন্ডিং বিন্যাস ব্যবহার করে, অন্যরা একটি এনক্যাপসুলেটেড ইনসুলেশন কাঠামোতে উইন্ডিংকে একীভূত করে।
সেকেন্ডারি উইন্ডিং
সেকেন্ডারি উইন্ডিং মিটার, রিলে এবং অন্যান্য সরঞ্জামগুলিতে হ্রাসকৃত ভোল্টেজ সংকেত প্রদান করে। এর আউটপুটটি নির্দিষ্ট বৈদ্যুতিক অবস্থার অধীনে প্রাথমিক ভোল্টেজের সমানুপাতিক থাকার জন্য ডিজাইন করা হয়েছে।
ম্যাগনেটিক কোর
কোর ইলেক্ট্রোম্যাগনেটিক আনয়নের জন্য প্রয়োজনীয় চৌম্বকীয় পথ সরবরাহ করে। মূল নির্মাণ এবং চৌম্বকীয় বৈশিষ্ট্য নির্ভুলতা, উত্তেজনা আচরণ, ক্ষতি, এবং একটি স্থিতিশীল গৌণ সংকেত প্রদান করার ট্রান্সফরমারের ক্ষমতাকে প্রভাবিত করে।
নিরোধক সিস্টেম
ইনসুলেশন সিস্টেম উচ্চ-ভোল্টেজ প্রাইমারি ওয়াইন্ডিংকে সেকেন্ডারি উইন্ডিং, এনক্লোসার এবং আশেপাশের কাঠামো থেকে আলাদা করে। পণ্যের নকশার উপর নির্ভর করে, এতে শুষ্ক নিরোধক, ইপোক্সি-রজন ঢালাই, তেল নিরোধক, গ্যাস নিরোধক বা অন্যান্য অস্তরক ব্যবস্থা অন্তর্ভুক্ত থাকতে পারে।
| কম্পোনেন্ট | প্রাথমিক ফাংশন | মূল নকশা বিবেচনা |
|---|---|---|
| প্রাথমিক ঘুর | উচ্চ-ভোল্টেজ সার্কিটের সাথে সংযোগ করে | প্রাথমিক ভোল্টেজ এবং নিরোধক প্রয়োজনীয়তা |
| সেকেন্ডারি উইন্ডিং | হ্রাস পরিমাপের সংকেত প্রদান করে | সেকেন্ডারি ভোল্টেজ, নির্ভুলতা, বোঝা |
| ম্যাগনেটিক কোর | চৌম্বক পথ প্রদান করে | মূল উপাদান এবং উত্তেজনা বৈশিষ্ট্য |
| নিরোধক সিস্টেম | বৈদ্যুতিক পৃথকীকরণ বজায় রাখে | ভোল্টেজ চাপ, পরিবেশ, যান্ত্রিক স্থিতিশীলতা |
| ঘের বা হাউজিং | যান্ত্রিক এবং পরিবেশগত সুরক্ষা প্রদান করে | ইনস্টলেশন অবস্থান এবং এক্সপোজার শর্তাবলী |
সেকেন্ডারি সিগন্যালের গুণমান
একটি দরকারী গৌণ সংকেত অবশ্যই প্রাথমিক ভোল্টেজকে সঠিকভাবে উপস্থাপন করতে হবে যখন সংযুক্ত সরঞ্জামগুলি তার নির্দিষ্ট লোড টানবে। যদি পরিমাপ সার্কিট সেকেন্ডারিতে অত্যধিক বোঝা রাখে, তাহলে ভোল্টেজের অনুপাত এবং নির্ভুলতা প্রভাবিত হতে পারে।
এই কারণেই ট্রান্সফরমার, ওয়্যারিং, টার্মিনাল, মিটার, রিলে এবং অন্যান্য গৌণ সরঞ্জামগুলিকে একটি সার্কিট হিসাবে মূল্যায়ন করা উচিত।
কাজের নীতিটি ধারণায় সহজ হতে পারে, তবে বাস্তব অপারেটিং অবস্থার অধীনে স্থিতিশীল নির্ভুলতা অর্জনের জন্য কোর, উইন্ডিং, অন্তরণ, সংযোগ এবং যান্ত্রিক কাঠামোর যত্নশীল নকশা প্রয়োজন।
প্রধান প্রকার এবং কনফিগারেশন কি?
ইন্সট্রুমেন্ট ভোল্টেজ ট্রান্সফরমারগুলি ইনস্টলেশন, ফেজ বিন্যাস, উইন্ডিং কনফিগারেশন, ইনসুলেশন প্রযুক্তি এবং অপারেটিং নীতি অনুসারে শ্রেণিবদ্ধ করা যেতে পারে। এই বিভাগগুলি ইঞ্জিনিয়ারদের সিস্টেমের প্রয়োজনীয়তা অনুসারে নির্বাচনকে সংকীর্ণ করতে সহায়তা করে।
ইনডোর কনফিগারেশন
ইন্ডোর ইউনিটগুলি সুইচগিয়ার, সাবস্টেশন, বৈদ্যুতিক কক্ষ, বা অন্যান্য সুরক্ষিত পরিবেশের ভিতরে ইনস্টলেশনের জন্য তৈরি করা হয়েছে। তাদের ঘের এবং নিরোধক নকশা একটি নিয়ন্ত্রিত অন্দর পরিবেশের চারপাশে অপ্টিমাইজ করা যেতে পারে।
কমপ্যাক্ট ইনডোর মিডিয়াম-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ইপোক্সি-রজন কাস্ট ডিজাইনগুলি সাধারণ কারণ দৃঢ় নিরোধক শারীরিক সমাবেশ তুলনামূলকভাবে কমপ্যাক্ট রেখে একটি সিল করা কাঠামো তৈরি করতে পারে।
আউটডোর কনফিগারেশন
আউটডোর ইউনিটগুলি বৃষ্টি, আর্দ্রতা, তাপমাত্রার পরিবর্তন, সূর্যালোক, ধুলো, দূষণ এবং অন্যান্য পরিবেশগত অবস্থার সরাসরি এক্সপোজারের মুখোমুখি হয়। তাদের আবাসন এবং নিরোধক ব্যবস্থা তাই বহিরঙ্গন পরিষেবা সম্বোধন করা প্রয়োজন।
একক-ফেজ কনফিগারেশন
একক-ফেজ ডিজাইনগুলি সাধারণত ব্যবহৃত হয় যেখানে প্রতিটি ফেজ আলাদাভাবে পরিমাপ করা হয় বা যেখানে অ্যাপ্লিকেশনটির জন্য একটি সংজ্ঞায়িত ফেজ-টু-গ্রাউন্ড বা ফেজ-থেকে-ফেজ পরিমাপের ব্যবস্থা প্রয়োজন।
তিন-ফেজ কনফিগারেশন
তিন-ফেজ ব্যবস্থা তিন-ফেজ বৈদ্যুতিক নেটওয়ার্কের জন্য সমন্বিত ভোল্টেজ পরিমাপ প্রদান করতে পারে। সঠিক সংযোগ সিস্টেম নিরপেক্ষ কনফিগারেশন এবং সুরক্ষা বা মিটারিং ফাংশনের উপর নির্ভর করে।
দুই-ওয়াইন্ডিং এবং তিন-ওয়াইন্ডিং কনফিগারেশন
একটি দুই-ওয়াইন্ডিং ডিজাইনে একটি প্রাথমিক এবং একটি সেকেন্ডারি ওয়াইন্ডিং রয়েছে। একটি তিন-ওয়াইন্ডিং ডিজাইন একটি সহায়ক সেকেন্ডারি উইন্ডিং যোগ করে যা বৈদ্যুতিক স্কিমের উপর নির্ভর করে একটি পৃথক সুরক্ষা বা গ্রাউন্ডিং-সম্পর্কিত ফাংশন সমর্থন করতে পারে।
ড্রাই-টাইপ এবং কাস্ট-রজন সিস্টেম
ড্রাই-টাইপ সিস্টেম তরল অস্তরক ছাড়া কঠিন বা শুকনো নিরোধক ব্যবহার করে। Epoxy-রজন ঢালাই নির্মাণ সম্পূর্ণরূপে নির্বাচিত উপাদান encapsulate করতে পারেন, যান্ত্রিক স্থিতিশীলতা এবং আর্দ্রতা এবং দূষণ প্রতিরোধের প্রদান.
তেল নিমজ্জিত নকশা
তেল-নিমজ্জিত কনফিগারেশনগুলি অস্তরক এবং তাপ ব্যবস্থার অংশ হিসাবে অন্তরক তেল ব্যবহার করে। এই ডিজাইনগুলির জন্য উপযুক্ত ট্যাঙ্ক নির্মাণ, সিলিং, তেল ব্যবস্থাপনা এবং রক্ষণাবেক্ষণ পদ্ধতি প্রয়োজন।
ইনফ্ল্যাটেবল বা গ্যাস-অন্তরক কনফিগারেশন
গ্যাস-অন্তরক নকশা ব্যবহার করা যেতে পারে যেখানে আবদ্ধ অস্তরক সিস্টেম উপযুক্ত। তাদের নির্বাচনের মধ্যে ঘের সিলিং, গ্যাসের বৈশিষ্ট্য, চাপ ব্যবস্থাপনা, পরিষেবা পদ্ধতি এবং পরিবেশগত প্রয়োজনীয়তা বিবেচনা করা উচিত।
ক্যাপাসিটিভ এবং ইলেকট্রনিক প্রযুক্তি
প্রতিটি ভোল্টেজ পরিমাপ সিস্টেম একটি প্রচলিত ইলেক্ট্রোম্যাগনেটিক ট্রান্সফরমারের উপর নির্ভর করে না। ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমারগুলি একটি ইলেক্ট্রোম্যাগনেটিক বিভাগের সাথে একত্রে একটি ক্যাপাসিটিভ ডিভাইডার ব্যবহার করে, যখন ইলেকট্রনিক ভোল্টেজ সেন্সরগুলি আনুপাতিক বৈদ্যুতিক আউটপুট তৈরি করতে সেন্সিং এবং সংকেত-রূপান্তর পদ্ধতি ব্যবহার করে।
| শ্রেণীবিভাগ | সাধারণ বিকল্প | নির্বাচন ফোকাস |
|---|---|---|
| ইনস্টলেশন | ইনডোর, আউটডোর | পরিবেশগত এক্সপোজার এবং ঘের নকশা |
| পর্যায় | একক-ফেজ, তিন-ফেজ | নেটওয়ার্ক কনফিগারেশন এবং পরিমাপ স্কিম |
| উইন্ডিং | দুই-ওয়াইন্ডিং, তিন-ওয়াইন্ডিং | মিটারিং, সুরক্ষা, অক্জিলিয়ারী ফাংশন |
| নিরোধক | শুকনো, ঢালাই-রজন, তেল, গ্যাস | ভোল্টেজ ক্লাস, পরিবেশ, রক্ষণাবেক্ষণ |
| কাজের নীতি | ইলেক্ট্রোম্যাগনেটিক, ক্যাপাসিটিভ, ইলেকট্রনিক | ভোল্টেজ স্তর, নির্ভুলতা, সিস্টেম আর্কিটেকচার |
নির্বাচনটি অ্যাপ্লিকেশন এবং নেটওয়ার্ক প্রয়োজনীয়তা দিয়ে শুরু হওয়া উচিত, কেবল পণ্যের বিভাগ নয়। বিভিন্ন কনফিগারেশন বিভিন্ন ইনস্টলেশন এবং রক্ষণাবেক্ষণ বৈশিষ্ট্য প্রদান করার সময় অনুরূপ পরিমাপ ফাংশন সন্তুষ্ট করতে পারে।
নির্ভুলতা এবং বোঝা কীভাবে নির্বাচনকে প্রভাবিত করে?
নির্ভুলতা সবচেয়ে গুরুত্বপূর্ণ প্রযুক্তিগত বিবেচ্য কারণগুলির মধ্যে একটি কারণ সেকেন্ডারি সিগন্যাল শক্তি পরিমাপ, সিস্টেম পর্যবেক্ষণ, সুরক্ষা, নিয়ন্ত্রণ বা একই সময়ে বিভিন্ন ফাংশনের জন্য ব্যবহার করা যেতে পারে।
নির্ভুলতা ক্লাস
নির্ভুলতা ক্লাস সংজ্ঞায়িত অবস্থার অধীনে অনুমোদিত পরিমাপ ত্রুটি বর্ণনা করে। বিভিন্ন অ্যাপ্লিকেশনের বিভিন্ন নির্ভুলতার প্রয়োজনীয়তা থাকতে পারে।
মিটারিংয়ের জন্য ব্যবহৃত পরিমাপ সার্কিটগুলির অ্যাপ্লিকেশনগুলির তুলনায় কঠোর নির্ভুলতার প্রয়োজন হতে পারে যেখানে ট্রান্সফরমার প্রাথমিকভাবে একটি সুরক্ষা সংকেত প্রদান করে। সঠিক শ্রেণী তাই নির্ভর করে সেকেন্ডারি সার্কিটটির কি সম্পন্ন করতে হবে তার উপর।
রেট করা বোঝা
বোঝা বলতে সেকেন্ডারি উইন্ডিংয়ের সাথে সংযুক্ত লোডকে বোঝায়। এর মধ্যে রয়েছে মিটার, রিলে ইনপুট, ট্রান্সডুসার, ওয়্যারিং, টার্মিনাল ব্লক এবং অন্যান্য সংযুক্ত ডিভাইস।
সেকেন্ডারি সার্কিটের প্রকৃত বোঝা যদি ট্রান্সফরমারটি নির্দিষ্ট করা অবস্থার থেকে উল্লেখযোগ্যভাবে আলাদা হয়, তাহলে নির্ভুলতা এবং আউটপুট আচরণ পরিবর্তন হতে পারে।
অনুপাত নির্ভুলতা
রূপান্তর অনুপাত নির্দিষ্ট সহনশীলতার মধ্যে থাকা দরকার। উদ্দেশ্য অনুপাত এবং প্রকৃত অনুপাতের মধ্যে একটি অমিল পরিমাপ মান এবং সুরক্ষা সিদ্ধান্ত উভয়কেই প্রভাবিত করতে পারে।
ফেজ স্থানচ্যুতি
শক্তি গণনা জড়িত পরিমাপ সিস্টেমে, ফেজ সম্পর্ক গুরুত্বপূর্ণ। ফেজ স্থানচ্যুতিতে ছোট ত্রুটিগুলি ভোল্টেজ এবং বর্তমান সংকেত থেকে প্রাপ্ত গণনার নির্ভুলতাকে প্রভাবিত করতে পারে।
| প্যারামিটার | এটা কি বর্ণনা | কেন এটা ব্যাপার |
|---|---|---|
| নির্ভুলতা ক্লাস | সংজ্ঞায়িত অবস্থার অধীনে পরিমাপ নির্ভুলতা | মিটারিং বা সুরক্ষার জন্য উপযুক্ততা নির্ধারণ করে |
| রেট করা বোঝা | সেকেন্ডারি সার্কিট লোড | সেকেন্ডারি ভোল্টেজ এবং নির্ভুলতাকে প্রভাবিত করে |
| রূপান্তর অনুপাত | প্রাথমিক-থেকে-সেকেন্ডারি ভোল্টেজ সম্পর্ক | পরিমাপ সঠিকভাবে প্রাথমিক সিস্টেম প্রতিনিধিত্ব করে নিশ্চিত করে |
| ফেজ স্থানচ্যুতি | প্রাথমিক এবং মাধ্যমিক ভোল্টেজের মধ্যে কৌণিক সম্পর্ক | শক্তি এবং সুরক্ষা গণনা প্রভাবিত করতে পারে |
মিটারিং বনাম সুরক্ষা প্রয়োজনীয়তা
পরিমাপ-ভিত্তিক অ্যাপ্লিকেশনগুলি সাধারণত প্রাসঙ্গিক অপারেটিং পরিসীমা জুড়ে সঠিক আনুপাতিক আউটপুট বজায় রাখার উপর ফোকাস করে। সুরক্ষা-ভিত্তিক অ্যাপ্লিকেশনগুলি সিস্টেমের অস্বাভাবিক অবস্থার সময় ট্রান্সফরমারের আচরণ এবং রিলে অপারেশনকে সমর্থন করার জন্য সেকেন্ডারি সিগন্যালের ক্ষমতার উপর বেশি জোর দিতে পারে।
এই পার্থক্য প্রযুক্তিগত স্পেসিফিকেশন প্রতিফলিত করা উচিত. শুধুমাত্র নামমাত্র ভোল্টেজ অনুযায়ী নির্বাচিত একটি পণ্য অনুপযুক্ত হতে পারে যদি এর যথার্থতা এবং বোঝা বৈশিষ্ট্য সংযুক্ত সার্কিটের সাথে মেলে না।
কেন নিরোধক এবং বৈদ্যুতিক বিচ্ছিন্নতা অপরিহার্য?
বৈদ্যুতিক বিচ্ছিন্নতা একটি কেন্দ্রীয় কারণ যা যন্ত্র ভোল্টেজ ট্রান্সফরমার ব্যবহার করা হয়। প্রাথমিক সার্কিট প্রচলিত পরিমাপ এবং নিয়ন্ত্রণ ডিভাইসের নিরাপদ অপারেটিং পরিসরের অনেক উপরে একটি ভোল্টেজে কাজ করতে পারে, তাই ইনসুলেশন সিস্টেমকে প্রাথমিক এবং মাধ্যমিক সার্কিটের মধ্যে একটি নির্ভরযোগ্য বিচ্ছেদ তৈরি করতে হবে।
প্রাথমিক-থেকে-মাধ্যমিক বিচ্ছিন্নতা
ইনসুলেশন সিস্টেমকে রেট করা প্রাথমিক ভোল্টেজ এবং সংজ্ঞায়িত ক্ষণস্থায়ী অবস্থার সাথে যুক্ত বৈদ্যুতিক চাপ সহ্য করতে হবে। নকশার মধ্যে রয়েছে নিরোধক উপকরণ, ক্রিপেজ দূরত্ব, ক্লিয়ারেন্স, উইন্ডিং বিন্যাস, এনক্যাপসুলেশন, টার্মিনাল এবং ঘের জ্যামিতি।
কঠিন নিরোধক
কাস্ট-রজন ডিজাইনগুলি উইন্ডিং এবং অন্যান্য বৈদ্যুতিক উপাদানগুলিকে আবদ্ধ করতে পারে। এই পদ্ধতিটি একটি কম্প্যাক্ট এবং যান্ত্রিকভাবে স্থিতিশীল কাঠামো প্রদান করতে পারে যখন অভ্যন্তরীণ নিরোধক পৃষ্ঠের আর্দ্রতা বা দূষণের সরাসরি এক্সপোজার হ্রাস করে।
তেল নিরোধক
তেল অস্তরক নিরোধক এবং তাপ-স্থানান্তর বৈশিষ্ট্য উভয়ই প্রদান করে। অভ্যন্তরীণ পরিবেশ বজায় রাখার জন্য তেল-ভরা ডিজাইনের উপযুক্ত কন্টেনমেন্ট এবং সিলিং প্রয়োজন।
গ্যাস নিরোধক
গ্যাস-অন্তরক সমাবেশগুলি একটি আবদ্ধ অস্তরক মাধ্যম ব্যবহার করে। ঘেরটিকে অবশ্যই তার অখণ্ডতা বজায় রাখতে হবে এবং পরিষেবা পদ্ধতিগুলি অবশ্যই ডাইলেকট্রিক মাধ্যম এবং সরঞ্জামের চাপ বা সিলিং ব্যবস্থার জন্য দায়ী।
ক্রীপেজ এবং ক্লিয়ারেন্স
ক্লিয়ারেন্স বলতে পরিবাহী অংশের মধ্যে বাতাসের মাধ্যমে সবচেয়ে কম দূরত্বকে বোঝায়, যখন ক্রিপেজ একটি অন্তরক পৃষ্ঠ বরাবর দূরত্বের সাথে সম্পর্কিত। উভয়ই মাঝারি- এবং উচ্চ-ভোল্টেজ সরঞ্জামের নকশায় গুরুত্বপূর্ণ।
পরিবেশ দূষণ ক্রিপেজ দূরত্বের গুরুত্ব বাড়িয়ে দিতে পারে কারণ একটি অন্তরক পৃষ্ঠের দূষণ ফুটো কারেন্টের পথ তৈরি করতে পারে।
নিরোধককে অবশ্যই নির্দিষ্ট বৈদ্যুতিক চাপ সহ্য করতে হবে ভাঙ্গন ছাড়াই।
ইনসুলেশন সিস্টেমের প্রত্যাশিত আর্দ্রতা, দূষণ এবং তাপমাত্রার অবস্থার অধীনে তার কার্যকারিতা বজায় রাখা উচিত।
পরিবহন, ইনস্টলেশন এবং স্বাভাবিক অপারেশন চলাকালীন উইন্ডিং এবং নিরোধক স্থিতিশীল থাকতে হবে।
লো-ভোল্টেজ পরিমাপ সার্কিট অবশ্যই প্রাথমিক নেটওয়ার্ক থেকে সঠিকভাবে আলাদা থাকতে হবে।
নিরোধক তাই একক উপাদান পছন্দ নয়। এটি জ্যামিতি, উপকরণ, উত্পাদন গুণমান, পরিবেশগত এক্সপোজার এবং বৈদ্যুতিক সমন্বয় জড়িত একটি সম্পূর্ণ প্রকৌশল ব্যবস্থা।
ক্রেতাদের জন্য, এর মানে হল নিরোধক বিবরণ নির্দিষ্ট হওয়া উচিত। শুষ্ক প্রকার, ঢালাই রজন, তেল নিমজ্জিত, বা গ্যাস উত্তাপের মতো শর্তাবলী একটি সূচনা বিন্দু প্রদান করে, তবে প্রযুক্তিগত স্পেসিফিকেশনের উদ্দেশ্য ভোল্টেজ শ্রেণী এবং ইনস্টলেশন শর্তগুলিও ব্যাখ্যা করা উচিত।
সুরক্ষা এবং পরিমাপ অ্যাপ্লিকেশনগুলি কীভাবে আলাদা?
একই প্রাথমিক ভোল্টেজ সার্কিট উভয় পরিমাপ এবং সুরক্ষা সিস্টেমে সংকেত প্রদান করতে পারে, কিন্তু এই দুটি ফাংশনের প্রয়োজনীয়তা অভিন্ন নয়।
পরিমাপ অ্যাপ্লিকেশন
পরিমাপ সিস্টেমগুলির একটি স্থিতিশীল আনুপাতিক ভোল্টেজ প্রয়োজন যাতে মিটার এবং পর্যবেক্ষণ ডিভাইসগুলি প্রাথমিক সিস্টেমকে সঠিকভাবে উপস্থাপন করতে পারে। স্বাভাবিক অপারেটিং পরিসীমা জুড়ে নির্ভুলতা তাই বিশেষভাবে গুরুত্বপূর্ণ।
অ্যাপ্লিকেশনের মধ্যে ভোল্টেজ মিটার, এনার্জি মিটার, পাওয়ার-গুণমানের সরঞ্জাম, সুপারভাইজরি সিস্টেম এবং অন্যান্য মনিটরিং ডিভাইস অন্তর্ভুক্ত থাকতে পারে।
সুরক্ষা অ্যাপ্লিকেশন
সুরক্ষা রিলে অস্বাভাবিক অবস্থা সনাক্ত করতে বৈদ্যুতিক সংকেত ব্যবহার করে। ভোল্টেজ তথ্য নেটওয়ার্ক আর্কিটেকচারের উপর নির্ভর করে আন্ডারভোল্টেজ, ওভারভোল্টেজ, দিকনির্দেশক, দূরত্ব, সিঙ্ক্রোনাইজিং বা অন্যান্য সুরক্ষা ফাংশনে অবদান রাখতে পারে।
ট্রান্সফরমারকে অবশ্যই সুরক্ষা প্রকল্পের সাথে প্রাসঙ্গিক শর্তে একটি উপযুক্ত সংকেত প্রদান করতে হবে।
সম্মিলিত অ্যাপ্লিকেশন
কিছু সিস্টেম বিভিন্ন ফাংশনের জন্য পৃথক সেকেন্ডারি উইন্ডিং ব্যবহার করে। একটি ওয়াইন্ডিং পরিমাপকে সমর্থন করতে পারে যখন অন্যটি সুরক্ষার জন্য বরাদ্দ করা হয়।
এই ব্যবস্থাটি বিভিন্ন সার্কিটের প্রয়োজনীয়তাগুলিকে আলাদা করতে এবং পরিমাপের লোড এবং সুরক্ষা ইনপুটগুলির মধ্যে মিথস্ক্রিয়া কমাতে সাহায্য করতে পারে।
| আবেদন | সাধারণ মাধ্যমিক ফাংশন | প্রধান নকশা অগ্রাধিকার |
|---|---|---|
| ভোল্টেজ মিটারিং | সঠিক আনুপাতিক ভোল্টেজ | নির্দিষ্ট নির্ভুলতা এবং বোঝা |
| শক্তি পরিমাপ | বৈদ্যুতিক গণনার জন্য ভোল্টেজ সংকেত | অনুপাত নির্ভুলতা এবং ফেজ কর্মক্ষমতা |
| রিলে সুরক্ষা | ফল্ট লজিকের জন্য ভোল্টেজ ইনপুট | সুরক্ষা কর্মক্ষমতা এবং উপযুক্ত সেকেন্ডারি আচরণ |
| নিয়ন্ত্রণ ব্যবস্থা | ভোল্টেজ প্রতিক্রিয়া বা সিঙ্ক্রোনাইজেশন | স্থিতিশীল এবং সঠিকভাবে স্কেল করা সংকেত |
| মনিটরিং | সিস্টেম অবস্থা তথ্য | নির্ভরযোগ্য সংকেত গুণমান এবং একীকরণ |
অক্জিলিয়ারী সেকেন্ডারি windings
থ্রি-ওয়াইন্ডিং পণ্য বিশেষ অ্যাপ্লিকেশনের জন্য একটি অতিরিক্ত সেকেন্ডারি আউটপুট প্রদান করতে পারে। সঠিক উদ্দেশ্য সিস্টেম কনফিগারেশন এবং সুরক্ষা প্রকল্পের উপর নির্ভর করে।
এটি একটি কারণ প্রযুক্তিগত অঙ্কন মূল্যবান হয়. একটি সম্পূর্ণ উইন্ডিং ডায়াগ্রাম একটি সাধারণ বিবৃতির চেয়ে আরও দরকারী তথ্য প্রকাশ করে যে পণ্যটির একাধিক আউটপুট রয়েছে।
সেকেন্ডারি সার্কিট ডিজাইন
সংযুক্ত সার্কিটটি সম্পূর্ণরূপে বিবেচনা করা উচিত। দীর্ঘ তারের রান, টার্মিনাল ব্লক, মিটার, রিলে, ট্রান্সডুসার এবং অন্যান্য সরঞ্জাম সবই প্রকৃত মাধ্যমিক বোঝা এবং সংকেত আচরণে অবদান রাখে।
ইলেক্ট্রোম্যাগনেটিক এবং ক্যাপাসিটিভ ডিজাইনের মধ্যে পার্থক্য কী?
বিভিন্ন ভোল্টেজ-পরিমাপ প্রযুক্তি বিভিন্ন উপায়ে একই মৌলিক সমস্যা সমাধান করে। তাদের অপারেটিং নীতিগুলি বোঝা ইঞ্জিনিয়ারদের নেটওয়ার্ক এবং অ্যাপ্লিকেশনের সাথে সরঞ্জামগুলি মেলাতে সহায়তা করে৷
ইলেক্ট্রোম্যাগনেটিক প্রযুক্তি
প্রচলিত ইলেক্ট্রোম্যাগনেটিক ডিজাইন একটি চৌম্বকীয় কোরের মাধ্যমে প্রাথমিক এবং মাধ্যমিক উইন্ডিং ব্যবহার করে। এটি পরিচিত, সুপ্রতিষ্ঠিত এবং অনেক মাঝারি-ভোল্টেজ পরিমাপ এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য উপযুক্ত।
এর নির্বাচনের সাথে প্রাথমিক ভোল্টেজ, সেকেন্ডারি ভোল্টেজ, ফ্রিকোয়েন্সি, নির্ভুলতা, বোঝা, নিরোধক এবং উইন্ডিং কনফিগারেশন জড়িত।
ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার প্রযুক্তি
একটি ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার একটি ক্যাপাসিটিভ ডিভাইডার ব্যবহার করে প্রাথমিক ভোল্টেজ কমাতে একটি ইলেক্ট্রোম্যাগনেটিক ট্রান্সফরমার সেকশন সিগন্যাল প্রক্রিয়া করার আগে। এই স্থাপত্যটি উচ্চ ভোল্টেজ স্তরে উপযোগী হতে পারে এবং এটির নির্মাণের উপর নির্ভর করে কিছু যোগাযোগ-সম্পর্কিত অ্যাপ্লিকেশনগুলিকে সমর্থন করতে পারে।
ক্যাপাসিটিভ উপাদানগুলি সামগ্রিক ভোল্টেজ ডিভিশন নেটওয়ার্কের অংশ, তাই অন্তরণ, ফ্রিকোয়েন্সি আচরণ, ক্ষতিপূরণ এবং সিস্টেম সংযোগ সাবধানে বিবেচনা করা প্রয়োজন।
ইলেকট্রনিক ভোল্টেজ সেন্সিং
ইলেকট্রনিক ভোল্টেজ ট্রান্সফরমার বা সেন্সর একটি আনুপাতিক আউটপুট তৈরি করতে সেন্সিং উপাদান এবং ইলেকট্রনিক রূপান্তরকারী ব্যবহার করতে পারে। এই প্রযুক্তিগুলি কমপ্যাক্ট সিস্টেম আর্কিটেকচার এবং ডিজিটাল সুরক্ষা বা মনিটরিং সিস্টেমের সাথে একীকরণ সমর্থন করতে পারে।
আউটপুট ইন্টারফেস, পাওয়ার প্রয়োজনীয়তা, সিগন্যাল প্রোটোকল, নির্ভুলতা, পরিবেশগত সীমা এবং ডাউনস্ট্রিম সিস্টেমের সাথে সামঞ্জস্যতা স্পষ্টভাবে উল্লেখ করা দরকার।
| প্রযুক্তি | মৌলিক নীতি | সাধারণ নির্বাচন বিবেচনা |
|---|---|---|
| ইলেক্ট্রোম্যাগনেটিক | ম্যাগনেটিক কাপলিং সহ প্রাথমিক এবং মাধ্যমিক উইন্ডিং | অনুপাত, নির্ভুলতা, বোঝা, অন্তরণ, মূল নকশা |
| ক্যাপাসিটিভ | ট্রান্সফরমার রূপান্তর সহ ক্যাপাসিটিভ ভোল্টেজ বিভাগ | ভোল্টেজ ক্লাস, ফ্রিকোয়েন্সি আচরণ, ক্ষতিপূরণ, সিস্টেম ইন্টিগ্রেশন |
| ইলেকট্রনিক | সেন্সর এবং ইলেকট্রনিক সংকেত রূপান্তর | আউটপুট প্রকার, ইলেকট্রনিক্স, যোগাযোগ, নির্ভুলতা, পরিবেশগত সীমা |
কেন প্রযুক্তি পছন্দ গুরুত্বপূর্ণ
সঠিক প্রযুক্তি একটি সাধারণ পছন্দের পরিবর্তে নেটওয়ার্কের উপর নির্ভর করে। একটি কমপ্যাক্ট ইনডোর মাঝারি-ভোল্টেজ সুইচগিয়ার অ্যাপ্লিকেশনের উচ্চ-ভোল্টেজ আউটডোর সাবস্টেশন থেকে ভিন্ন প্রয়োজনীয়তা থাকতে পারে।
স্থান, পরিবেশগত এক্সপোজার, নিরোধক প্রয়োজনীয়তা, রক্ষণাবেক্ষণের কৌশল, পরিমাপের নির্ভুলতা, যোগাযোগের স্থাপত্য, এবং উদ্দিষ্ট সুরক্ষা ফাংশন সবই উপযুক্ত প্রযুক্তিকে প্রভাবিত করে।
কিভাবে অন্দর এবং বহিরঙ্গন ডিজাইন বিভিন্ন অবস্থার সম্বোধন করে?
ইনস্টলেশন পরিবেশ ঘের, অন্তরণ, পৃষ্ঠ সুরক্ষা, টার্মিনাল, সিলিং, যান্ত্রিক কাঠামো এবং রক্ষণাবেক্ষণ পদ্ধতিকে প্রভাবিত করে।
অন্দর বৈদ্যুতিক কক্ষ
বহিরঙ্গন ইনস্টলেশনের তুলনায় ইনডোর সরঞ্জামগুলি সাধারণত নিয়ন্ত্রিত তাপমাত্রা এবং আর্দ্রতা থেকে উপকৃত হয়। এটি কমপ্যাক্ট ইনসুলেশন এবং ঘের ডিজাইনের অনুমতি দিতে পারে, যদি রুম নিজেই উপযুক্ত পরিবেশগত অবস্থা বজায় রাখে।
অভ্যন্তরীণ মাঝারি-ভোল্টেজের সরঞ্জামগুলিও মানসম্মত সুইচগিয়ারের বগিতে ফিট করার প্রয়োজন হতে পারে। কমপ্যাক্ট মাত্রা, মাউন্ট বিন্যাস, তারের অ্যাক্সেস, এবং টার্মিনাল অভিযোজন তাই গুরুত্বপূর্ণ হয়ে ওঠে।
আউটডোর সাবস্টেশন
বহিরঙ্গন সরঞ্জাম আবহাওয়া এক্সপোজার প্রতিরোধ করা আবশ্যক. বৃষ্টি, আর্দ্রতা, অতিবেগুনী বিকিরণ, দূষণ, ধূলিকণা, বাতাস এবং তাপমাত্রা সাইকেল চালানো সমস্ত সরঞ্জামকে প্রভাবিত করতে পারে।
হাউজিং উপকরণ, সিলিং, শেড, ক্রীপেজ দূরত্ব, পৃষ্ঠের চিকিত্সা এবং টার্মিনাল নকশা এই শর্তগুলি প্রতিফলিত করা উচিত।
দূষণ এবং দূষণ
শিল্প সাইট এবং উপকূলীয় অঞ্চলগুলি দূষণের পরিস্থিতি উপস্থাপন করতে পারে যা পরিষ্কার গৃহমধ্যস্থ পরিবেশের তুলনায় উল্লেখযোগ্যভাবে বেশি দাবি করে।
আর্দ্রতা এবং দূষণের সংস্পর্শে আসার সময় নিরোধক পৃষ্ঠগুলির যথাযথ কার্যক্ষমতা বজায় রাখা প্রয়োজন। ইনসুলেটর এবং প্রতিরক্ষামূলক শেডের শারীরিক বিন্যাস তাই গুরুত্বপূর্ণ হতে পারে।
তাপমাত্রার তারতম্য
বহিরঙ্গন সরঞ্জাম যথেষ্ট দৈনিক এবং ঋতু তাপমাত্রা পরিবর্তন অনুভব করতে পারে. এই পরিবর্তনগুলি যান্ত্রিক সম্প্রসারণ এবং সংকোচনের পাশাপাশি ঘনীভবনের ঝুঁকি তৈরি করতে পারে।
| অবস্থা | সম্ভাব্য প্রভাব | নকশা প্রতিক্রিয়া |
|---|---|---|
| আর্দ্রতা | ঘনীভবন এবং নিরোধক চাপ | উপযুক্ত ঘের এবং বিরোধী ঘনীভবন নকশা |
| বৃষ্টি | আর্দ্রতা এক্সপোজার | উপযুক্ত sealing, হাউজিং, এবং টার্মিনাল সুরক্ষা |
| দূষণ | পৃষ্ঠ দূষণ এবং ফুটো পথ | উপযুক্ত ক্রিপেজ এবং নিরোধক ব্যবস্থা |
| UV এক্সপোজার | উপাদান বার্ধক্য | উপযুক্ত বহিরঙ্গন উপকরণ এবং পৃষ্ঠ চিকিত্সা |
| তাপমাত্রা সাইকেল চালানো | ঘনীভবন এবং যান্ত্রিক চাপ | উপাদান নির্বাচন এবং পরিবেশগত মূল্যায়ন |
সুইচগিয়ার ভিতরে ইনস্টলেশন অবস্থান
একটি মাঝারি-ভোল্টেজ সুইচগিয়ার সমাবেশের ভিতরে ইনস্টল করা হলে, প্রয়োজনীয় ছাড়পত্র এবং সংযোগ বজায় রাখার সময় ট্রান্সফরমারকে অবশ্যই উপলব্ধ বগিতে ফিট করতে হবে।
প্যানেল ডিজাইনের পর্যায়ে তারের রুট, প্রাথমিক টার্মিনাল, সেকেন্ডারি ওয়্যারিং, পরিদর্শন অ্যাক্সেস এবং সংলগ্ন সরঞ্জামগুলি পর্যালোচনা করা উচিত।
একক-ফেজ এবং তিন-ফেজ অ্যাপ্লিকেশনগুলি কীভাবে আলাদা?
ফেজ বিন্যাস সিস্টেম ডিজাইনের একটি গুরুত্বপূর্ণ অংশ কারণ ট্রান্সফরমারকে অবশ্যই বৈদ্যুতিক নেটওয়ার্কের মধ্যে ভোল্টেজ পরিমাপের সাথে মেলে।
একক-ফেজ পরিমাপ
একক-ফেজ ইউনিটগুলি তারের স্কিমের উপর নির্ভর করে একটি পৃথক ফেজ বা একটি সংজ্ঞায়িত ফেজ-টু-গ্রাউন্ড বা ফেজ-থেকে-ফেজ ভোল্টেজ পরিমাপ করতে ব্যবহার করা যেতে পারে।
যখন পৃথক ফেজ পরিমাপের প্রয়োজন হয় বা যখন সুরক্ষা নকশা নির্দিষ্ট ভোল্টেজ রেফারেন্স ব্যবহার করে তখন এই ব্যবস্থাটি সাধারণ।
তিন-ফেজ পরিমাপ
থ্রি-ফেজ সিস্টেমের জন্য তিন ফেজ ভোল্টেজের সমন্বিত পরিমাপ প্রয়োজন। ট্রান্সফরমার কনফিগারেশন নির্ভর করে যে সিস্টেমটি গ্রাউন্ডেড, ভিত্তিহীন, বা অন্য নিরপেক্ষ ব্যবস্থা ব্যবহার করে কিনা।
সংযোগ চিত্রগুলি তাই অপরিহার্য কারণ একই ভোল্টেজ রেটিং সহ দুটি সিস্টেমের জন্য আলাদা ট্রান্সফরমার তারের প্রয়োজন হতে পারে।
উইন্ডিং ব্যবস্থা
ডাবল-ওয়াইন্ডিং ডিজাইন একটি প্রধান সেকেন্ডারি সার্কিট প্রদান করে। থ্রি-ওয়াইন্ডিং ডিজাইন আরেকটি সেকেন্ডারি উইন্ডিং যোগ করে যা একটি আলাদা ফাংশনে বরাদ্দ করা যেতে পারে।
মিটারিং এবং সুরক্ষা সার্কিটের স্বতন্ত্র আউটপুট প্রয়োজন হলে অতিরিক্ত ওয়াইন্ডিং কার্যকর হতে পারে।
সংযোগ স্কিম
সম্ভাব্য ব্যবস্থাগুলির মধ্যে ফেজ-থেকে-ফেজ পরিমাপ, ফেজ-থেকে-গ্রাউন্ড পরিমাপ, ওপেন-ডেল্টা-সম্পর্কিত ব্যবস্থা বা অন্যান্য সিস্টেম-নির্দিষ্ট কনফিগারেশন অন্তর্ভুক্ত থাকতে পারে। সঠিক স্কিম বৈদ্যুতিক নেটওয়ার্কের উপর নির্ভর করে।
দরকারী যেখানে একটি সংজ্ঞায়িত পৃথক ফেজ ভোল্টেজ পরিমাপ বা নিরীক্ষণ করা আবশ্যক।
তিন-ফেজ বৈদ্যুতিক নেটওয়ার্কে সমন্বিত ভোল্টেজ পরিমাপের জন্য উপযুক্ত।
উদ্দেশ্য পরিমাপ বা নিয়ন্ত্রণ ফাংশনের জন্য একটি প্রাথমিক এবং একটি মাধ্যমিক সার্কিট প্রদান করে।
একটি স্বাধীন সুরক্ষা বা বিশেষ সার্কিটের জন্য একটি অক্জিলিয়ারী সেকেন্ডারি আউটপুট যোগ করে।
ওয়্যারিং ডায়াগ্রাম কেন গুরুত্বপূর্ণ
শুধুমাত্র একটি পণ্যের নাম সর্বদা সম্পূর্ণ ফেজ এবং উইন্ডিং কনফিগারেশনের সাথে যোগাযোগ করতে পারে না। একটি ওয়্যারিং ডায়াগ্রাম দেখায় যে কোন টার্মিনালগুলি প্রতিটি উইন্ডিংয়ের অন্তর্গত এবং কীভাবে ট্রান্সফরমারটি বাহ্যিক সিস্টেমের সাথে সংযুক্ত হওয়া উচিত।
এটি কাস্টমাইজড ইনস্টলেশনের জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে সেকেন্ডারি সার্কিট বিভিন্ন ডিভাইসের সাথে সংযুক্ত থাকে।
কিভাবে ফিউজ, সেকেন্ডারি গ্রাউন্ডিং, এবং নিরাপত্তা বিবেচনা করা উচিত?
ইন্সট্রুমেন্ট ভোল্টেজ ট্রান্সফরমারগুলি সরাসরি উচ্চ-ভোল্টেজ সার্কিটের সাথে সংযুক্ত থাকে, তাই তাদের সুরক্ষা এবং সেকেন্ডারি তারের জন্য সতর্ক প্রকৌশল প্রয়োজন।
প্রাথমিক ফিউজ
কিছু ট্রান্সফরমার কনফিগারেশন উচ্চ-ভোল্টেজ ফিউজ অন্তর্ভুক্ত বা বহিরাগত প্রতিরক্ষামূলক ফিউজ সঙ্গে ইনস্টল করা হয়. তাদের উদ্দেশ্য হল অভ্যন্তরীণ ত্রুটির পরিণতি সীমিত করা এবং পরিকল্পিত সুরক্ষা স্কিম অনুযায়ী পার্শ্ববর্তী বৈদ্যুতিক সিস্টেমকে রক্ষা করা।
ফিউজ রেটিং এবং সমন্বয় স্বাধীনভাবে নির্বাচিত হওয়ার পরিবর্তে ট্রান্সফরমার এবং নেটওয়ার্কের সাথে মেলে।
সেকেন্ডারি গ্রাউন্ডিং
সেকেন্ডারি সার্কিট সাধারণত একটি পরিচিত রেফারেন্স প্রতিষ্ঠা করতে এবং দুর্ঘটনাজনিত মাধ্যমিক থেকে প্রাথমিক সম্ভাব্য স্থানান্তরের সাথে সম্পর্কিত ঝুঁকি কমাতে একটি সংজ্ঞায়িত গ্রাউন্ডিং ব্যবস্থা ব্যবহার করে।
সঠিক গ্রাউন্ডিং পদ্ধতিটি ট্রান্সফরমার ডিজাইন, বৈদ্যুতিক কোড, সুরক্ষা দর্শন এবং স্থানীয় ইনস্টলেশন প্রয়োজনীয়তা অনুসরণ করা উচিত।
টার্মিনাল সনাক্তকরণ
প্রাথমিক এবং মাধ্যমিক টার্মিনালগুলি পরিষ্কারভাবে চিহ্নিত করা উচিত। ভুল ওয়্যারিং পরিমাপের পোলারিটি, সুরক্ষা ফাংশন এবং সেকেন্ডারি সার্কিটে কাজ করা কর্মীদের নিরাপত্তাকে প্রভাবিত করতে পারে।
আন্তঃসংযোগ নিরাপত্তা
সেকেন্ডারি সার্কিটগুলিকে রুট করা এবং সুরক্ষিত করা উচিত যাতে তারা কম্পন, তীক্ষ্ণ প্রান্ত, তাপ, আর্দ্রতা বা যান্ত্রিক হস্তক্ষেপ দ্বারা ক্ষতিগ্রস্ত না হয়।
রক্ষণাবেক্ষণ বিচ্ছিন্নতা
রক্ষণাবেক্ষণ কর্মীদের সংশ্লিষ্ট প্রাথমিক সরঞ্জামগুলিকে বিচ্ছিন্ন করার জন্য এবং সেকেন্ডারি সার্কিট বা পার্শ্ববর্তী সরঞ্জামগুলিতে কাজ করার আগে প্রাসঙ্গিক শর্তগুলি প্রমাণ করার জন্য একটি পরিষ্কারভাবে সংজ্ঞায়িত পদ্ধতির প্রয়োজন।
- প্রাথমিক সুরক্ষা নিশ্চিত করুন:ট্রান্সফরমারের জন্য সংজ্ঞায়িত ফিউজ বা প্রতিরক্ষামূলক-ডিভাইস বিন্যাস যাচাই করুন।
- সেকেন্ডারি গ্রাউন্ডিং যাচাই করুন:অনুমোদিত গ্রাউন্ডিং এবং বন্ধন ব্যবস্থা অনুসরণ করুন।
- প্রতিটি টার্মিনাল সনাক্ত করুন:অনুমোদিত পরিকল্পিত এবং ট্রান্সফরমার নেমপ্লেটের সাথে তারের মিল করুন।
- সেকেন্ডারি ওয়্যারিং রক্ষা করুন:তারগুলি যান্ত্রিক এবং পরিবেশগত বিপদ থেকে দূরে রাখুন।
- আইসোলেশন পদ্ধতি অনুসরণ করুন:রক্ষণাবেক্ষণ শুধুমাত্র সংজ্ঞায়িত বৈদ্যুতিক নিরাপত্তা পদ্ধতির অধীনে করা উচিত।
নিরাপত্তা তাই একটি সিস্টেম দায়িত্ব. পণ্য নির্মাণ, ইনস্টলেশন, সুরক্ষা, গ্রাউন্ডিং, ডকুমেন্টেশন এবং অপারেটিং পদ্ধতিগুলি একে অপরকে সমর্থন করতে হবে।
কোন অ্যাপ্লিকেশন ইনস্ট্রুমেন্ট ভোল্টেজ পরিমাপ ব্যবহার করে?
আধুনিক বৈদ্যুতিক অবকাঠামোর অনেক অংশে ভোল্টেজ পরিমাপ প্রয়োজন। সঠিক ট্রান্সফরমার কনফিগারেশন নির্ভর করে নেটওয়ার্ক ভোল্টেজ, ভৌত পরিবেশ, নির্ভুলতার প্রয়োজনীয়তা, সুরক্ষা স্কিম এবং সংযুক্ত সরঞ্জামের প্রকারের উপর।
ইনকামিং এবং আউটগোয়িং সার্কিট জুড়ে ভোল্টেজ পরিমাপ, সুরক্ষা, নিয়ন্ত্রণ, মিটারিং এবং পর্যবেক্ষণ সমর্থন করে।
মোটর, ট্রান্সফরমার, ফিডার, সুরক্ষা ব্যবস্থা এবং বৈদ্যুতিক পর্যবেক্ষণের জন্য ভোল্টেজ সংকেত প্রদান করে।
সৌর, বায়ু এবং অন্যান্য প্রজন্ম-সম্পর্কিত নেটওয়ার্কগুলির মধ্যে ভোল্টেজ পর্যবেক্ষণ এবং সুরক্ষা সমর্থন করে।
মাঝারি-ভোল্টেজ বৈদ্যুতিক বন্টন সিস্টেমের জন্য পরিমাপ সংকেত প্রদান করে বড় সুবিধা প্রদান করে।
মাঝারি-ভোল্টেজ সমাবেশগুলিতে ফিট করে যেখানে পরিমাপ এবং রিলে সুরক্ষার জন্য একটি নিয়ন্ত্রিত ভোল্টেজ সংকেত প্রয়োজন।
পর্যবেক্ষণ, নিয়ন্ত্রণ, সিঙ্ক্রোনাইজেশন, এবং বৈদ্যুতিক-সিস্টেম অটোমেশনের জন্য আনুপাতিক ভোল্টেজ তথ্য প্রদান করে।
সাবস্টেশন অ্যাপ্লিকেশন
সাবস্টেশনগুলিতে প্রায়শই সুরক্ষা রিলে, মিটারিং, কন্ট্রোল সিস্টেম এবং অপারেটর পর্যবেক্ষণের জন্য ভোল্টেজ সংকেতের প্রয়োজন হয়। একটি ট্রান্সফরমার তাই প্রাথমিক নেটওয়ার্ক এবং কন্ট্রোল রুমের মধ্যে একটি গুরুত্বপূর্ণ ইন্টারফেস হয়ে উঠতে পারে।
শিল্প সুবিধা
বড় শিল্প সুবিধাগুলিতে মোটর, ট্রান্সফরমার, প্রক্রিয়া সরঞ্জাম এবং বিতরণ বোর্ড পরিবেশনকারী বেশ কয়েকটি মাঝারি-ভোল্টেজ ফিডার থাকতে পারে। ভোল্টেজ পরিমাপ উভয় রুটিন পর্যবেক্ষণ এবং প্রতিরক্ষামূলক ফাংশন সমর্থন করে।
নবায়নযোগ্য-শক্তি সিস্টেম
সৌর এবং বায়ু ইনস্টলেশনগুলি বৈদ্যুতিক সংগ্রহ এবং রূপান্তর ব্যবস্থা ব্যবহার করে যেখানে ভোল্টেজ পরিমাপ সুরক্ষা, পর্যবেক্ষণ, সিঙ্ক্রোনাইজেশন এবং নেটওয়ার্ক নিয়ন্ত্রণকে সমর্থন করতে পারে।
সুইচগিয়ার অ্যাপ্লিকেশন
কমপ্যাক্ট কাস্ট-রজন ডিজাইনগুলি ইনডোর সুইচগিয়ার অ্যাসেম্বলিতে একত্রিত করা যেতে পারে যেখানে স্থান, নিরোধক, দূষণ প্রতিরোধ এবং তারের অ্যাক্সেসযোগ্যতার ভারসাম্য থাকা প্রয়োজন।
বাণিজ্যিক ভবন
বড় বাণিজ্যিক সুবিধাগুলি মাঝারি-ভোল্টেজের আগত সরবরাহ এবং অভ্যন্তরীণ বিতরণ ব্যবস্থা ব্যবহার করতে পারে। প্রাথমিক সার্কিট থেকে প্রয়োজনীয় বিচ্ছেদ বজায় রাখার সময় ইনস্ট্রুমেন্ট ভোল্টেজ পরিমাপ শক্তি-ব্যবস্থাপনা এবং সুরক্ষা সিস্টেমগুলিতে তথ্য সরবরাহ করতে পারে।
এই সমস্ত অ্যাপ্লিকেশনগুলিতে, ট্রান্সফরমারটি একটি জেনেরিক পণ্য বিভাগের পরিবর্তে প্রকৃত বৈদ্যুতিক নেটওয়ার্কের চারপাশে নির্বাচন করা উচিত।
কোন সাধারণ নির্বাচন ভুল এড়ানো উচিত?
স্পেসিফিকেশন পর্যায়ে অনেক পরিমাপ সমস্যা শুরু হয়। একটি ট্রান্সফরমারের সঠিক নামমাত্র প্রাথমিক ভোল্টেজ থাকতে পারে যখন এখনও অনুপযুক্ত থাকে কারণ সেকেন্ডারি অনুপাত, বোঝা, নির্ভুলতা, নিরোধক, ঘুরানোর ব্যবস্থা বা ইনস্টলেশন পরিবেশ প্রকল্পের সাথে মেলে না।
- শুধুমাত্র প্রাথমিক ভোল্টেজ দ্বারা নির্বাচন করা:সেকেন্ডারি ভোল্টেজ, নির্ভুলতা, বোঝা, ফেজ বিন্যাস এবং নিরোধকও গুরুত্বপূর্ণ।
- মাধ্যমিক বোঝা উপেক্ষা করা:মিটার, রিলে, ওয়্যারিং এবং টার্মিনালগুলি সম্মিলিতভাবে সেকেন্ডারি সার্কিট লোড করে।
- ভুল উইন্ডিং কনফিগারেশন ব্যবহার করে:সুরক্ষা এবং পরিমাপের জন্য আলাদা সেকেন্ডারি সার্কিটের প্রয়োজন হতে পারে।
- নিরপেক্ষ ব্যবস্থা উপেক্ষা করা:গ্রাউন্ডিং এবং ফেজ বিন্যাস উপযুক্ত ট্রান্সফরমার সংযোগকে প্রভাবিত করে।
- অন্দর এবং বহিরঙ্গন প্রয়োজনীয়তা মেশানো:পরিবেশগত সুরক্ষার জন্য ইনস্টলেশন অবস্থানের সাথে মিলিত হওয়া প্রয়োজন।
- ফিউজ সমন্বয় উপেক্ষা করা:প্রাথমিক সুরক্ষা ট্রান্সফরমার এবং বৈদ্যুতিক নেটওয়ার্কের সাথে সমন্বয় করা উচিত।
- তারের দৈর্ঘ্য উপেক্ষা করা:মাধ্যমিক তারগুলি মোট বোঝায় অবদান রাখে এবং গণনার মধ্যে অন্তর্ভুক্ত করা উচিত।
- একটি পরিকল্পিত ছাড়া নির্বাচন করা:শুধুমাত্র একটি পণ্যের বিবরণ সম্পূর্ণ ফেজ এবং ঘূর্ণন ব্যবস্থা প্রকাশ নাও হতে পারে।
অনুপাত শুধুমাত্র সমস্যা
দুটি পণ্যের একই নামমাত্র প্রাথমিক-থেকে-সেকেন্ডারি অনুপাত থাকতে পারে তবে ভিন্ন নির্ভুলতা, বোঝা, নিরোধক, শারীরিক মাত্রা বা সংযোগ ব্যবস্থা।
অনুপাত প্রয়োজনীয়, কিন্তু এটি সম্পূর্ণ প্রযুক্তিগত তুলনার জন্য যথেষ্ট নয়।
"সব জায়গায় একই পণ্য" সমস্যা
একটি ইনডোর সুইচগিয়ার অ্যাপ্লিকেশন এবং একটি উন্মুক্ত বহিরঙ্গন সাবস্টেশনের পরিবেশগত প্রয়োজনীয়তা যথেষ্ট ভিন্ন। সাইটের অবস্থার মূল্যায়ন না করে একটি জেনেরিক কনফিগারেশন ব্যবহার করা এড়ানো যায় এমন ঝুঁকি তৈরি করতে পারে।
অসম্পূর্ণ সেকেন্ডারি-সার্কিট সমস্যা
প্রকৌশলীরা কখনও কখনও ডাউনস্ট্রিম মিটার এবং সুরক্ষা রিলেগুলি সম্পূর্ণরূপে সনাক্ত না করেই ট্রান্সফরমার নির্দিষ্ট করে। এটি প্রকৃত বোঝা এবং নির্ভুলতার শর্তগুলি যাচাই করা কঠিন করে তুলতে পারে।
ডকুমেন্টেশন সমস্যা
প্রযুক্তিগত ডকুমেন্টেশনগুলি উইন্ডিং টার্মিনাল, অনুপাত, সংযোগ চিত্র, নিরোধক ধরণ, মাউন্টিং বিন্যাস, এবং রেট করা শর্তগুলিকে পরিষ্কার করতে হবে। অসম্পূর্ণ ডকুমেন্টেশন ইনস্টলেশন এবং কমিশনিংকে অপ্রয়োজনীয়ভাবে কঠিন করে তুলতে পারে।
একটি পেশাদার প্রযুক্তিগত স্পেসিফিকেশন কি অন্তর্ভুক্ত করা উচিত?
একটি পেশাদার স্পেসিফিকেশন বৈদ্যুতিক প্রকৌশলী, প্রকিউরমেন্ট দল, প্রস্তুতকারক, ইনস্টলার, কমিশনিং কর্মী এবং রক্ষণাবেক্ষণ কর্মীদের জন্য পর্যাপ্ত তথ্য প্রদান করা উচিত যাতে ঠিক কোন ট্রান্সফরমার কনফিগারেশন প্রয়োজন তা বোঝার জন্য।
| স্পেসিফিকেশন এলাকা | সংজ্ঞায়িত করার জন্য তথ্য | কেন এটা ব্যাপার |
|---|---|---|
| প্রাথমিক সিস্টেম | নামমাত্র ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ বিন্যাস | বৈদ্যুতিক অপারেটিং পরিবেশ সংজ্ঞায়িত করে |
| সেকেন্ডারি সিস্টেম | সেকেন্ডারি ভোল্টেজ এবং উইন্ডিং ব্যবস্থা | মিটার, রিলে এবং কন্ট্রোল সার্কিট মেলে |
| নির্ভুলতা | নির্ভুলতা শ্রেণী এবং প্রযোজ্য অপারেটিং শর্তাবলী | পরিমাপ বা সুরক্ষার জন্য উপযুক্ততা নিশ্চিত করে |
| বোঝা | রেট করা সেকেন্ডারি ভার এবং সংযুক্ত লোড | সঠিক সেকেন্ডারি আউটপুট সমর্থন করে |
| নিরোধক | শুষ্ক, ঢালাই-রজন, তেল, গ্যাস, বা অন্যান্য সিস্টেম | ভোল্টেজ এবং পরিবেশগত প্রয়োজনীয়তা মেলে |
| ইনস্টলেশন | অন্দর বা বহিরঙ্গন, মাউন্ট মাত্রা, টার্মিনাল অভিযোজন | শারীরিক সামঞ্জস্য নিশ্চিত করে |
| সুরক্ষা | ফিউজ বিন্যাস, গ্রাউন্ডিং, রিলে সংযোগ | নিরাপদ সিস্টেম অপারেশন সমর্থন করে |
| নির্মাণ | হাউজিং, ঘের, ঘুর, কোর, সংযোগকারী | একটি সম্পূর্ণ পণ্য বিবরণ প্রদান করে |
| টেস্টিং | রুটিন এবং প্রযোজ্য কর্মক্ষমতা যাচাই | গুণমান এবং কমিশনিং গ্রহণযোগ্যতা সমর্থন করে |
বৈদ্যুতিক নেটওয়ার্ক দিয়ে শুরু করুন
স্পেসিফিকেশন প্রথমে প্রাথমিক বৈদ্যুতিক সিস্টেম সংজ্ঞায়িত করা উচিত। এর মধ্যে রয়েছে ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ কনফিগারেশন, গ্রাউন্ডিং বিন্যাস এবং উদ্দেশ্য পরিমাপ বিন্দু।
প্রতিটি মাধ্যমিক আউটপুট সংজ্ঞায়িত করুন
প্রতিটি সেকেন্ডারি উইন্ডিংয়ের একটি সংজ্ঞায়িত উদ্দেশ্য থাকা উচিত। একটি মিটারিং ওয়াইন্ডিং এবং একটি সুরক্ষা উইন্ডিংকে অভিন্ন হিসাবে বিবেচনা করা উচিত নয় শুধুমাত্র কারণ উভয়ই কম ভোল্টেজ আউটপুট করে।
সংযুক্ত বোঝা সংজ্ঞায়িত করুন
স্পেসিফিকেশন মিটার, রিলে, ট্রান্সডুসার, নিয়ন্ত্রণ সরঞ্জাম, টার্মিনাল ব্লক এবং আনুমানিক তারের দৈর্ঘ্য সনাক্ত করা উচিত। সম্পূর্ণ সংযুক্ত বোঝা সেকেন্ডারি উইন্ডিংয়ের প্রকৃত লোডিং অবস্থা নির্ধারণ করে।
নিরোধক এবং পরিবেশগত প্রয়োজনীয়তা সংজ্ঞায়িত করুন
ইনস্টলেশনের অবস্থানটি স্পষ্টভাবে উল্লেখ করা উচিত। অভ্যন্তরীণ এবং বহিরঙ্গন সিস্টেমের বিভিন্ন নিরোধক, ঘের, পৃষ্ঠ চিকিত্সা, এবং পরিবেশগত বৈশিষ্ট্য প্রয়োজন হতে পারে।
শারীরিক মাত্রা সংজ্ঞায়িত করুন
মাউন্টিং ডাইমেনশন, টার্মিনাল পজিশন, ফিক্সিং হোল, সামগ্রিক উচ্চতা, প্রস্থ এবং গভীরতা গুরুত্বপূর্ণ হয়ে উঠতে পারে যখন ট্রান্সফরমার একটি সুইচগিয়ার কম্পার্টমেন্টের ভিতরে ইনস্টল করা হয়।
ওয়্যারিং এবং সংযোগ ডায়াগ্রাম সংজ্ঞায়িত করুন
একটি নিয়ন্ত্রিত পরিকল্পিত প্রাথমিক টার্মিনাল, সেকেন্ডারি টার্মিনাল, উইন্ডিং সম্পর্ক, গ্রাউন্ডিং পয়েন্ট এবং বাহ্যিক সুরক্ষা ব্যবস্থা সনাক্ত করা উচিত।
পরিদর্শন এবং পরীক্ষার সংজ্ঞা দাও
টেস্টিং ট্রান্সফরমারের ধরন এবং প্রকল্পের প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ হওয়া উচিত। রুটিন পরীক্ষায় বৈদ্যুতিক কর্মক্ষমতা, নিরোধক-সম্পর্কিত চেক, উইন্ডিং সম্পর্ক এবং কার্যকরী যাচাই অন্তর্ভুক্ত থাকতে পারে।
প্রাথমিক ভোল্টেজ, সেকেন্ডারি ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ বিন্যাস, গ্রাউন্ডিং সিস্টেম, নির্ভুলতা এবং বোঝা নিশ্চিত করুন।
মাত্রা, মাউন্টিং অবস্থান, টার্মিনাল অভিযোজন, ঘেরের ব্যবস্থা এবং পরিষেবা অ্যাক্সেস নিশ্চিত করুন।
অভ্যন্তরীণ বা বহিরঙ্গন এক্সপোজার, আর্দ্রতা, দূষণ, তাপমাত্রা, উচ্চতা এবং জারা অবস্থা নিশ্চিত করুন।
প্রাথমিক ফিউজিং, সেকেন্ডারি গ্রাউন্ডিং, রিলে সংযোগ এবং উদ্দিষ্ট সুরক্ষা দর্শন নিশ্চিত করুন।
একটি ব্যবহারিক নির্বাচন কর্মপ্রবাহ
- প্রাথমিক নেটওয়ার্ক সংজ্ঞায়িত করুন:ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ কনফিগারেশন, গ্রাউন্ডিং বিন্যাস এবং পরিমাপের অবস্থান সনাক্ত করুন।
- সেকেন্ডারি প্রয়োজনীয়তা সংজ্ঞায়িত করুন:সেকেন্ডারি ভোল্টেজ, উইন্ডিংয়ের সংখ্যা এবং প্রতিটি আউটপুটের উদ্দেশ্য উল্লেখ করুন।
- নির্ভুলতা নির্ধারণ করুন:পরিমাপ, নিরীক্ষণ, সুরক্ষা বা নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে নির্ভুলতা শ্রেণির সাথে মেলে।
- বোঝা গণনা করুন:মিটার, রিলে, ওয়্যারিং, টার্মিনাল, ট্রান্সডুসার এবং অন্যান্য সংযুক্ত যন্ত্রপাতি অন্তর্ভুক্ত করুন।
- নিরোধক নির্বাচন করুন:একটি উপযুক্ত শুষ্ক, ঢালাই-রজন, তেল, গ্যাস বা অন্যান্য নিরোধক আর্কিটেকচার চয়ন করুন।
- পরিবেশ পরীক্ষা করুন:অভ্যন্তরীণ বা বাইরের অবস্থা, আর্দ্রতা, দূষণ, তাপমাত্রা এবং উচ্চতা মূল্যায়ন করুন।
- সুরক্ষা পরীক্ষা করুন:ফিউজ বিন্যাস, গ্রাউন্ডিং এবং সুরক্ষা-সার্কিট ইন্টিগ্রেশন নিশ্চিত করুন।
- শারীরিক ফিট পরীক্ষা করুন:চূড়ান্ত ইনস্টলেশনের মধ্যে মাউন্টিং মাত্রা এবং টার্মিনাল ব্যবস্থা নিশ্চিত করুন।
- ডকুমেন্টেশন যাচাই করুন:অঙ্কন, নেমপ্লেট ডেটা, ওয়্যারিং ডায়াগ্রাম এবং প্রযুক্তিগত স্পেসিফিকেশন একই কনফিগারেশন বর্ণনা করে তা নিশ্চিত করুন।
এই পদ্ধতিটি সিস্টেম ডিজাইন থেকে পণ্য নির্বাচন পর্যন্ত একটি পরিষ্কার প্রযুক্তিগত পথ তৈরি করে। এটি একটি আপাতদৃষ্টিতে ছোট বিশদ, যেমন বোঝা বা টার্মিনাল অবস্থান, ইনস্টলেশনের সময় একটি সমস্যা হয়ে যাওয়ার সম্ভাবনাও হ্রাস করে।
অনুমোদনের আগে ক্রেতাদের কি অনুরোধ করা উচিত?
- মাত্রা অঙ্কন:সামগ্রিক মাত্রা, মাউন্টিং পয়েন্ট, টার্মিনাল এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।
- তারের ডায়াগ্রাম:প্রাথমিক এবং মাধ্যমিক টার্মিনাল সম্পর্ক এবং গ্রাউন্ডিং পয়েন্ট যাচাই করুন।
- নেমপ্লেট তথ্য:ভোল্টেজ অনুপাত, ফ্রিকোয়েন্সি, নির্ভুলতা এবং অন্যান্য রেটযুক্ত বৈশিষ্ট্য নিশ্চিত করুন।
- নিরোধক বিবরণ:অস্তরক নির্মাণ এবং উদ্দেশ্য ইনস্টলেশন পরিবেশ নিশ্চিত করুন।
- পরীক্ষার তথ্য:নির্বাচিত কনফিগারেশনের জন্য প্রযোজ্য রুটিন বা কর্মক্ষমতা পরীক্ষা নিশ্চিত করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
একটি ভোল্টেজ ট্রান্সফরমার কি জন্য ব্যবহৃত হয়?
এটি পরিমাপ, মিটারিং, সুরক্ষা, পর্যবেক্ষণ, এবং নিয়ন্ত্রণের জন্য উপযুক্ত আনুপাতিক গৌণ ভোল্টেজে উচ্চ প্রাথমিক ভোল্টেজ হ্রাস করে। এটি উচ্চ-ভোল্টেজ সার্কিট এবং সেকেন্ডারি সরঞ্জামগুলির মধ্যে বৈদ্যুতিক বিচ্ছেদও সরবরাহ করে।
একটি ভোল্টেজ ট্রান্সফরমার এবং একটি পাওয়ার ট্রান্সফরমারের মধ্যে পার্থক্য কী?
একটি পাওয়ার ট্রান্সফরমার প্রাথমিকভাবে সার্কিটের মধ্যে বৈদ্যুতিক শক্তি স্থানান্তর করার জন্য ডিজাইন করা হয়েছে, যখন একটি যন্ত্র ভোল্টেজ ট্রান্সফরমার পরিমাপ এবং সুরক্ষার জন্য একটি আনুপাতিক ভোল্টেজ সংকেত প্রদান করার জন্য ডিজাইন করা হয়েছে। এর সেকেন্ডারি আউটপুটটি বাল্ক পাওয়ার ট্রান্সফারের পরিবর্তে সংযুক্ত যন্ত্র এবং নিয়ন্ত্রণ সরঞ্জামের জন্য উদ্দিষ্ট।
কিভাবে একটি ইলেক্ট্রোম্যাগনেটিক ডিজাইন কাজ করে?
একটি ইলেক্ট্রোম্যাগনেটিক ডিজাইন চৌম্বকীয় কোরের মাধ্যমে প্রাথমিক এবং মাধ্যমিক উইন্ডিং ব্যবহার করে। প্রাথমিক ভোল্টেজ চৌম্বকীয় প্রবাহ স্থাপন করে, যা সেকেন্ডারি উইন্ডিংয়ে একটি আনুপাতিক ভোল্টেজ প্ররোচিত করে।
রূপান্তর অনুপাত বলতে কী বোঝায়?
রূপান্তর অনুপাত প্রাথমিক এবং মাধ্যমিক ভোল্টেজের মধ্যে আনুপাতিক সম্পর্ক বর্ণনা করে। এটি একটি উচ্চ সিস্টেম ভোল্টেজকে নিম্ন মাধ্যমিক ভোল্টেজ দ্বারা প্রতিনিধিত্ব করার অনুমতি দেয় যা মিটার এবং রিলে দ্বারা প্রক্রিয়া করা যেতে পারে।
কেন নির্ভুলতা ক্লাস ব্যাপার?
নির্ভুলতা শ্রেণী নির্দিষ্ট অবস্থার অধীনে অনুমোদিত পরিমাপ ত্রুটি সংজ্ঞায়িত করে। মিটারিং, পর্যবেক্ষণ, এবং সুরক্ষা অ্যাপ্লিকেশনগুলির বিভিন্ন প্রয়োজনীয়তা থাকতে পারে, তাই নির্বাচিত শ্রেণীটি উদ্দেশ্যমূলক ফাংশনের সাথে মেলে।
সেকেন্ডারি সার্কিটে বোঝা কী?
বোঝা হল সেকেন্ডারি উইন্ডিংয়ের সাথে সংযুক্ত লোড। এতে মিটার, সুরক্ষা রিলে, ট্রান্সডুসার, টার্মিনাল এবং সংযোগকারী তারের মতো ডিভাইস রয়েছে। মোট বোঝা সেকেন্ডারি কর্মক্ষমতা এবং নির্ভুলতা প্রভাবিত করতে পারে।
কেন একটি ট্রান্সফরমারে একাধিক সেকেন্ডারি উইন্ডিং থাকতে পারে?
একাধিক সেকেন্ডারি উইন্ডিং আলাদা সার্কিটকে বিভিন্ন ফাংশন সঞ্চালনের অনুমতি দিতে পারে। উদাহরণস্বরূপ, একটি ওয়াইন্ডিং পরিমাপ পরিবেশন করতে পারে যখন অন্যটি সুরক্ষা বা অন্য সংজ্ঞায়িত অ্যাপ্লিকেশন সমর্থন করে।
শুষ্ক-টাইপ এবং কাস্ট-রজন নির্মাণের মধ্যে পার্থক্য কী?
উভয়ই প্রচলিত তরল নিরোধক এড়ায়, তবে ঢালাই-রজন নির্মাণে নির্বাচিত উপাদানগুলিকে এনক্যাপসুলেট করতে ইপোক্সি রজন ব্যবহার করা হয়। এটি উপযুক্ত অন্দর অ্যাপ্লিকেশনগুলিতে আর্দ্রতা এবং দূষণের জন্য দরকারী প্রতিরোধের সাথে একটি সিল করা, যান্ত্রিকভাবে স্থিতিশীল কাঠামো তৈরি করতে পারে।
কখন একটি বহিরঙ্গন কনফিগারেশন প্রয়োজন?
একটি বহিরঙ্গন কনফিগারেশন ব্যবহার করা হয় যখন ট্রান্সফরমারটি একটি বহিরঙ্গন সাবস্টেশনের মতো উন্মুক্ত স্থানে ইনস্টল করা হয়। নকশা বৃষ্টি, আর্দ্রতা, তাপমাত্রা সাইক্লিং, দূষণ, অতিবেগুনী এক্সপোজার, এবং অন্যান্য সাইটের অবস্থার জন্য অ্যাকাউন্ট করা উচিত।
একই ট্রান্সফরমার কি বাড়ির ভিতরে এবং বাইরে ব্যবহার করা যেতে পারে?
অগত্যা নয়। বৈদ্যুতিক রেটিং অনুরূপ প্রদর্শিত হতে পারে, কিন্তু ঘের, অন্তরণ, পৃষ্ঠ সুরক্ষা, পরিবেশগত প্রতিরোধ, এবং মাউন্ট প্রয়োজনীয়তা অন্দর এবং বহিরঙ্গন ইনস্টলেশনের মধ্যে উল্লেখযোগ্যভাবে পৃথক হতে পারে।
ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার কি?
একটি ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার একটি স্কেলড ভোল্টেজ সংকেত পেতে একটি ট্রান্সফরমার বিভাগের সাথে ক্যাপাসিটিভ ভোল্টেজ বিভাগ ব্যবহার করে। এটি উপযুক্ত উচ্চ-ভোল্টেজ পরিমাপ এবং সুরক্ষা অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে এবং ডিজাইনের উপর নির্ভর করে কিছু যোগাযোগ ফাংশনকে সমর্থন করতে পারে।
একটি ইলেকট্রনিক ভোল্টেজ ট্রান্সফরমার কি?
একটি ইলেকট্রনিক ভোল্টেজ ট্রান্সফরমার বা সেন্সর একটি অনুপাতিক আউটপুট প্রদান করতে একটি সেন্সিং উপাদান এবং ইলেকট্রনিক সংকেত রূপান্তর ব্যবহার করে। এর স্পেসিফিকেশনের জন্য সেন্সর প্রযুক্তি, আউটপুট ইন্টারফেস, নির্ভুলতা, পাওয়ার প্রয়োজনীয়তা, পরিবেশগত অবস্থা এবং ডাউনস্ট্রিম সরঞ্জামের সামঞ্জস্যতাকে সম্বোধন করতে হবে।
কিভাবে একটি ভোল্টেজ ট্রান্সফরমার রিলে সুরক্ষা সমর্থন করে?
এটি সুরক্ষা রিলেতে একটি স্কেলড ভোল্টেজ সংকেত সরবরাহ করে। সুরক্ষা স্কিমের উপর নির্ভর করে, রিলে ওভারভোল্টেজ, আন্ডারভোল্টেজ, নির্দেশমূলক যুক্তি, সিঙ্ক্রোনাইজেশন বা অন্যান্য অ্যাপ্লিকেশন-নির্দিষ্ট সুরক্ষা গণনার মতো ফাংশনের জন্য সেই সংকেত ব্যবহার করতে পারে।
কেন সেকেন্ডারি গ্রাউন্ডিং গুরুত্বপূর্ণ?
একটি সংজ্ঞায়িত সেকেন্ডারি গ্রাউন্ডিং ব্যবস্থা একটি নিয়ন্ত্রিত বৈদ্যুতিক রেফারেন্স স্থাপন করে এবং সেকেন্ডারি সার্কিটের নিরাপত্তাকে সমর্থন করে। সঠিক গ্রাউন্ডিং পদ্ধতিটি সরঞ্জামের নকশা এবং প্রযোজ্য বৈদ্যুতিক প্রয়োজনীয়তা অনুসরণ করা উচিত।
কেন একটি উচ্চ-ভোল্টেজ ফিউজ অন্তর্ভুক্ত হতে পারে?
একটি ফিউজ ট্রান্সফরমারের জন্য প্রাথমিক-পার্শ্ব সুরক্ষা প্রদান করতে পারে এবং কিছু অভ্যন্তরীণ ত্রুটির পরিণতি সীমিত করতে সহায়তা করতে পারে। এর রেটিং এবং সমন্বয় ট্রান্সফরমার এবং পার্শ্ববর্তী বৈদ্যুতিক নেটওয়ার্কের সাথে মিলিত হওয়া উচিত।
অর্ডার করার আগে কোন প্রযুক্তিগত তথ্য পরীক্ষা করা উচিত?
গুরুত্বপূর্ণ তথ্যের মধ্যে রয়েছে প্রাথমিক ভোল্টেজ, সেকেন্ডারি ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ কনফিগারেশন, গ্রাউন্ডিং ব্যবস্থা, নির্ভুলতা ক্লাস, বোঝা, উইন্ডিং কনফিগারেশন, ইনসুলেশনের ধরন, ইনস্টলেশনের অবস্থান, মাত্রা, টার্মিনাল বিন্যাস, সুরক্ষা প্রয়োজনীয়তা এবং প্রযোজ্য পরীক্ষার প্রয়োজনীয়তা।
একটি ভোল্টেজ ট্রান্সফরমার একটি নির্দিষ্ট সুইচগিয়ার প্রকল্পের জন্য কাস্টমাইজ করা যেতে পারে?
প্রকল্প-নির্দিষ্ট কনফিগারেশনের মধ্যে ভোল্টেজ অনুপাত, সেকেন্ডারি উইন্ডিং বিন্যাস, মাউন্টিং মাত্রা, টার্মিনাল কনফিগারেশন, ইনসুলেশন নির্মাণ, ফিউজ ইন্টিগ্রেশন এবং অন্যান্য সংজ্ঞায়িত প্রযুক্তিগত প্রয়োজনীয়তা অন্তর্ভুক্ত থাকতে পারে। কাস্টমাইজড ডিজাইন অনুমোদিত অঙ্কন এবং প্রযুক্তিগত বৈশিষ্ট্যের মাধ্যমে নিয়ন্ত্রণ করা উচিত।
কেন ট্রান্সফরমার এবং রিলে বা মিটার একসাথে নির্দিষ্ট করতে হবে?
সেকেন্ডারি ডিভাইসটি ট্রান্সফরমারের প্রকৃত বোঝার অংশ তৈরি করে এবং প্রয়োজনীয় সংকেত বৈশিষ্ট্য নির্ধারণ করে। সংযুক্ত মিটার বা রিলে এর সাথে ট্রান্সফরমারের সমন্বয় নিশ্চিত করতে সাহায্য করে যে অনুপাত, নির্ভুলতা, বোঝা এবং তারের অবস্থা সম্পূর্ণ পরিমাপের চেইনের জন্য উপযুক্ত।
কীভাবে আরও ভাল ভোল্টেজ পরিমাপ পাওয়ার সিস্টেম সুরক্ষাকে শক্তিশালী করতে পারে?
নির্ভরযোগ্য ভোল্টেজ তথ্য আধুনিক বৈদ্যুতিক সুরক্ষা এবং নিয়ন্ত্রণের ভিত্তিগুলির মধ্যে একটি। অপারেটরদের প্রাথমিক নেটওয়ার্কে কী ঘটছে তা জানতে হবে, মিটারের স্থিতিশীল পরিমাপের সংকেত প্রয়োজন, এবং সুরক্ষা রিলেগুলি অস্বাভাবিক অবস্থার বিষয়ে সিদ্ধান্ত নেওয়ার সময় নির্ভরযোগ্য বৈদ্যুতিক ইনপুটগুলির প্রয়োজন।
ইন্সট্রুমেন্ট ট্রান্সফরমার প্রযুক্তি সেই প্রয়োজনীয়তা এবং উচ্চ-ভোল্টেজ বৈদ্যুতিক সিস্টেমের মধ্যে সেতু তৈরি করে। একটি আনুপাতিক গৌণ সংকেত এবং বৈদ্যুতিক বিচ্ছেদ প্রদান করে, সরঞ্জামগুলি পরিমাপ এবং সুরক্ষা ডিভাইসগুলিকে একটি পরিচালনাযোগ্য ভোল্টেজের সাথে কাজ করার অনুমতি দেয় যখন প্রাথমিক নেটওয়ার্কে কার্যকরীভাবে সংযুক্ত থাকে।
নির্বাচন প্রক্রিয়া প্রকৃত আবেদনের সাথে শুরু করা উচিত। প্রাথমিক ভোল্টেজ, সেকেন্ডারি ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ কনফিগারেশন, গ্রাউন্ডিং বিন্যাস, নির্ভুলতা, বোঝা, উইন্ডিং কাউন্ট, ইনসুলেশন, ইনস্টলেশন পরিবেশ, সুরক্ষা এবং ভৌত মাত্রাগুলি পণ্য চূড়ান্ত করার আগে সংজ্ঞায়িত করা উচিত।
প্রযুক্তি পছন্দও গুরুত্বপূর্ণ। ইলেক্ট্রোম্যাগনেটিক সিস্টেমগুলি মাঝারি-ভোল্টেজ পরিমাপ এবং সুরক্ষার জন্য ব্যাপকভাবে প্রযোজ্য। ক্যাপাসিটিভ ডিজাইন নির্দিষ্ট উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনের জন্য উপযুক্ত সমাধান প্রদান করতে পারে, যখন ইলেকট্রনিক সেন্সিং প্রযুক্তি ক্রমবর্ধমান ডিজিটাল বৈদ্যুতিক আর্কিটেকচারকে সমর্থন করতে পারে।
পরিবেশগত এবং যান্ত্রিক অবস্থার সমান যত্নের সাথে বিবেচনা করা উচিত। অভ্যন্তরীণ সরঞ্জামগুলি একটি নিয়ন্ত্রিত সুইচগিয়ার পরিবেশে কাজ করতে পারে, যখন বাইরের ইউনিটগুলিকে অবশ্যই আবহাওয়া, দূষণ, তাপমাত্রার তারতম্য এবং অতিবেগুনী এক্সপোজারের সাথে লড়াই করতে হবে।
নির্মাতা এবং প্রকল্প দলগুলির জন্য, সঠিক ডকুমেন্টেশন হার্ডওয়্যারের মতোই গুরুত্বপূর্ণ। ডাইমেনশন ড্রইং, উইন্ডিং ডায়াগ্রাম, নেমপ্লেট তথ্য, টার্মিনাল আইডেন্টিফিকেশন, ইনসুলেশন বিশদ, পরীক্ষার তথ্য, এবং ইনস্টলেশন নির্দেশাবলী ট্রান্সফরমারকে চূড়ান্ত বৈদ্যুতিক সিস্টেমে সঠিকভাবে সংহত করার অনুমতি দেয়।
শেষ পর্যন্ত, একটি সঠিকভাবে নির্দিষ্টভোল্টেজ ট্রান্সফরমারএকটি পরিমাপ উপাদান বেশী. এটি প্রাথমিক পাওয়ার নেটওয়ার্ক এবং পরিমাপ, সুরক্ষা, পর্যবেক্ষণ এবং নিয়ন্ত্রণ ব্যবস্থার মধ্যে একটি ইন্টারফেস যা আধুনিক বৈদ্যুতিক অবকাঠামোকে পর্যবেক্ষণযোগ্য এবং পরিচালনাযোগ্য রাখে।
আপনার পাওয়ার সিস্টেমের জন্য একটি ভোল্টেজ পরিমাপ সমাধান প্রয়োজন?
কামউইলঅভ্যন্তরীণ এবং বহিরঙ্গন কনফিগারেশন, উইন্ডিং ব্যবস্থা, নিরোধক সিস্টেম, সুরক্ষা প্রয়োজনীয়তা এবং কাস্টমাইজড প্রযুক্তিগত বৈশিষ্ট্যগুলি কভার করে অ্যাপ্লিকেশন-নির্দিষ্ট ভোল্টেজ পরিমাপ সমাধান সমর্থন করে। প্রকল্পের প্রয়োজনীয়তা এবং প্রযুক্তিগত আলোচনার জন্য,আমাদের সাথে যোগাযোগ করুন.
