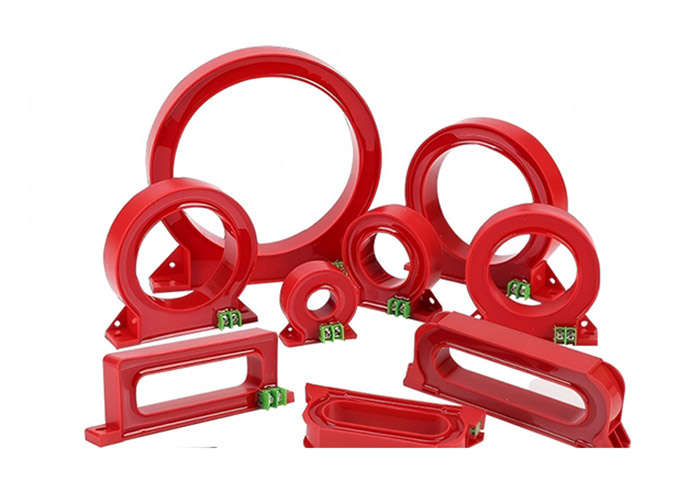

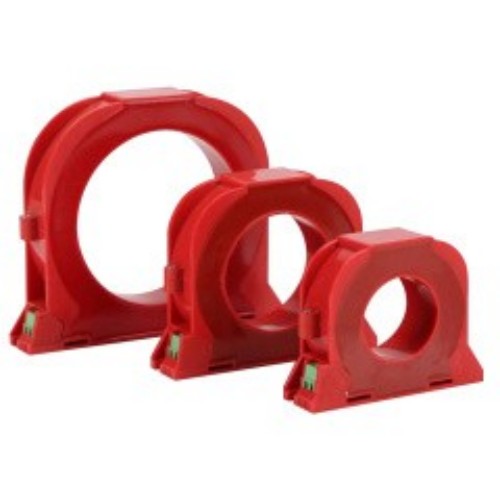

চীনে একটি পেশাদার বর্তমান ট্রান্সফরমার প্রস্তুতকারক হিসাবে,কামউইলআপনাকে কাস্টমাইজড প্রদান করতে চাইজিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার, যা পাওয়ার সিস্টেমে শূন্য সিকোয়েন্স কারেন্ট সনাক্ত করার জন্য ডিজাইন করা একটি একক-টার্ন থ্রু-টাইপ কারেন্ট ট্রান্সফরমার। এটি তিন-ফেজ স্রোতের ভেক্টর সমষ্টি নিরীক্ষণ করে এবং বিতরণ নেটওয়ার্কগুলির মধ্যে ফুটো বা স্থল ত্রুটি সনাক্ত করে।
নিরোধক ক্ষতি বা গ্রাউন্ডিং ত্রুটির কারণে যখন অস্বাভাবিক কারেন্ট ঘটে, তখন ট্রান্সফরমার সুরক্ষা সরঞ্জাম যেমন রিলে সুরক্ষা ডিভাইস বা ফুটো সুরক্ষা কন্ট্রোলারগুলিতে একটি সংকেত পাঠায়। এই প্রক্রিয়াটি সিস্টেমকে অ্যালার্ম জারি করতে বা ত্রুটিপূর্ণ সার্কিট সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়।
জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমারটি সাধারণত পাওয়ার ক্যাবল বা বাসবারের চারপাশে ইনস্টল করা হয়, এটি মাঝারি এবং কম-ভোল্টেজ বৈদ্যুতিক সিস্টেমগুলি পর্যবেক্ষণের জন্য উপযুক্ত করে তোলে।
1. রিং কোর স্ট্রাকচার
ট্রান্সফরমারটি সেকেন্ডারি উইন্ডিং সহ একটি বৃত্তাকার আয়রন কোর ব্যবহার করে যা বর্তমান ভারসাম্যহীনতা সনাক্ত করে।
2. ইপোক্সি রজন বা সিলিকন রাবার এনক্যাপসুলেশন
আয়রন কোর এবং উইন্ডিং একটি প্রতিরক্ষামূলক শেলের মধ্যে সিল করা হয়, যা আর্দ্রতা প্রতিরোধ এবং দূষণের ফ্ল্যাশওভারের বিরুদ্ধে সুরক্ষা প্রদান করে।
3. দুটি ইনস্টলেশন প্রকার
পণ্যগুলি অবিচ্ছেদ্য প্রকারে পাওয়া যায় (কেবল স্থাপনের সময় আগে থেকে ইনস্টল করা) এবং খোলা প্রকার (বিদ্যমান তারের চারপাশে ইনস্টল করা)।
4. Rogowski কুণ্ডলী প্রযুক্তি
কিছু ডিজাইন বর্তমান সংকেতকে পরিমাপযোগ্য ভোল্টেজ আউটপুটে রূপান্তর করতে Rogowski কয়েল সেন্সিং প্রযুক্তি গ্রহণ করে।
1. প্রযোজ্য ভোল্টেজ পরিসীমা: 0.4kV থেকে 66kV।
2. গ্রিড ফ্রিকোয়েন্সি: স্ট্যান্ডার্ড অপারেটিং ফ্রিকোয়েন্সি হল 50Hz
3. অপারেটিং তাপমাত্রা: −10°C থেকে +40°C।
4. একই নামের শেষ: একবার "L1" পাশ থেকে প্রবেশ করা হলে, দ্বিতীয়টি "K1";
সঠিক ইনস্টলেশন একটি সঠিক অপারেশন নিশ্চিত করেজিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার.
ইন্টিগ্রাল টাইপ ইনস্টলেশন
ইন্টিগ্রেটেড ট্রান্সফরমারের জন্য, তারের ইনস্টল করার আগে ট্রান্সফরমারের মধ্য দিয়ে যেতে হবে।
টাইপ ইনস্টলেশন খুলুন
ট্রান্সফরমার বডি আলাদা করে এবং কন্ডাক্টরের চারপাশে পুনরায় একত্রিত করে ওপেন মডেলগুলি বিদ্যমান তারগুলিতে মাউন্ট করা যেতে পারে।
গ্রাউন্ডিং ব্যবস্থা
কিছু গ্রাউন্ডিং সিস্টেমে, গ্রাউন্ডিং পয়েন্টের সাথে সংযোগ করার আগে তারের ট্রান্সফরমারের মধ্য দিয়ে যাওয়া উচিত যাতে ফুটো কারেন্ট সঠিকভাবে সনাক্ত করা যায়।
যান্ত্রিক প্রান্তিককরণ
বিভক্ত ট্রান্সফরমার পুনরায় একত্রিত করার সময়, পরিমাপের বিচ্যুতি এড়াতে উভয় অর্ধেক অবশ্যই সঠিকভাবে সারিবদ্ধ করতে হবে।
