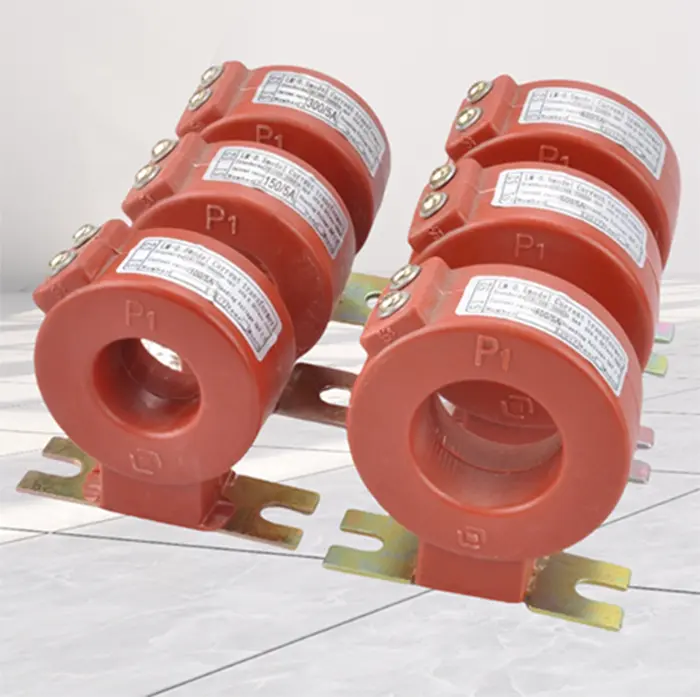

দইনফ্ল্যাটেবল ক্যাবিনেট কারেন্ট ট্রান্সফরমারএকটি বর্তমান পরিমাপ এবং সুরক্ষা ডিভাইস যা গ্যাস-অন্তরক সুইচগিয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে যেমন C-GIS। এটি প্রাথমিক কারেন্ট পরিমাপ করে এবং কমপ্যাক্ট সুইচগিয়ার ক্যাবিনেটের মধ্যে মিটারিং এবং রিলে সুরক্ষার জন্য সঠিক সংকেত প্রদান করে।কামউইল, একটি পেশাদার সরবরাহকারী, স্টকে থাকা মানসম্পন্ন ইনফ্ল্যাটেবল ক্যাবিনেট কারেন্ট ট্রান্সফরমার সরবরাহ করে।
একটি ইনফ্ল্যাটেবল ক্যাবিনেট কারেন্ট ট্রান্সফরমার গ্যাস-অন্তরক সুইচগিয়ার ক্যাবিনেটের ভিতরে ইনস্টল করা আছে যেখানে নিরোধক মাধ্যম সালফার হেক্সাফ্লোরাইড (SF₆) বা শুষ্ক বায়ু হতে পারে। এটি উচ্চ প্রাথমিক প্রবাহকে একটি প্রমিত মাধ্যমিক প্রবাহে রূপান্তরিত করে, সাধারণত 5A বা 1A, যা মিটার, রিলে এবং সুরক্ষা ডিভাইস দ্বারা নিরাপদে ব্যবহার করা যেতে পারে।
যেহেতু ট্রান্সফরমারটি সি-জিআইএস সুইচগিয়ার স্ট্রাকচারের জন্য ডিজাইন করা হয়েছে, এটি সাধারণত ক্যাবল ইনলেট বা আউটলেট কন্ডাক্টরের চারপাশে মাউন্ট করা হয়। স্থিতিশীল নিরোধক কর্মক্ষমতা বজায় রাখার সময় কমপ্যাক্ট আকার এটিকে সিল করা সুইচগিয়ার কম্পার্টমেন্টের ভিতরে ফিট করার অনুমতি দেয়।
কামউইল একটি পেশাদারী কারখানা, উত্পাদনইনফ্ল্যাটেবল ক্যাবিনেট কারেন্ট ট্রান্সফরমারসরঞ্জামগুলি কাঠামোগত নির্ভরযোগ্যতা এবং ইনস্টলেশন সামঞ্জস্যের উপর দৃষ্টি নিবদ্ধ করে।
1. Epoxy রজন ঢালাই গঠন
আয়রন কোর এবং সেকেন্ডারি উইন্ডিংগুলি ইপোক্সি রজন দিয়ে আবদ্ধ থাকে, যা একটি সিল করা এবং শিখা-প্রতিরোধী দেহ গঠন করে।
2. কমপ্যাক্ট ইনস্টলেশন ডিজাইন
ছোট আকার এবং হালকা ওজন ইনফ্ল্যাটেবল ক্যাবিনেটের ভিতরে কেবল সার্কিট বা বাসবারগুলিতে সরাসরি ইনস্টলেশনের অনুমতি দেয়।
3. সিল প্রাথমিক কন্ডাক্টর
প্রাথমিক কন্ডাক্টর সাধারণত একটি স্টেইনলেস-স্টীল বা অন্তরণ অখণ্ডতা বজায় রাখার জন্য উত্তাপযুক্ত হাউজিংয়ের মধ্যে আবদ্ধ থাকে।
4. প্রাকৃতিক শীতল নকশা
সমন্বিত নিরোধক এবং তাপ অপচয় ট্রান্সফরমারকে অতিরিক্ত শীতল সরঞ্জাম ছাড়াই কাজ করতে দেয়।
রেট করা প্রাথমিক বর্তমান
সাধারণ পরিসরে 20A থেকে 600A, ডিস্ট্রিবিউশন নেটওয়ার্কের প্রয়োজনীয়তার উপর নির্ভর করে।
রেটেড সেকেন্ডারি কারেন্ট
পরিমাপ এবং সুরক্ষা সরঞ্জামের জন্য স্ট্যান্ডার্ড আউটপুটগুলি হল 5A বা 1A।
নির্ভুলতা ক্লাস
সাধারণ সংমিশ্রণগুলির মধ্যে 0.5 / 10P অন্তর্ভুক্ত, উভয় মিটারিং এবং রিলে সুরক্ষা ফাংশন সমর্থন করে।
রেট ফ্রিকোয়েন্সি
বেশিরভাগ ইউনিট 50Hz বা 60Hz এ কাজ করে।
নিরোধক স্তর
সাধারণ অন্তরণ স্তর 12/42/75kV, মাঝারি-ভোল্টেজ সুইচগিয়ার অ্যাপ্লিকেশনের জন্য উপযুক্ত।
পরিবেশগত অভিযোজনযোগ্যতা
ইনফ্ল্যাটেবল ক্যাবিনেট কারেন্ট ট্রান্সফরমারটি আবদ্ধ সুইচগিয়ার পরিবেশে অপারেশনের জন্য ডিজাইন করা হয়েছে যা চ্যালেঞ্জিং অবস্থার সম্মুখীন হতে পারে।
তাপমাত্রা পরিসীমা
সাধারণ অপারেটিং তাপমাত্রা −5°C থেকে +45°C পর্যন্ত হয়।
দূষণ প্রতিরোধের
সিল করা নিরোধক ধুলো, আর্দ্রতা এবং দূষণের প্রভাব হ্রাস করে।
উচ্চ-উচ্চতা অপারেশন
অনেক ডিজাইন সমুদ্রপৃষ্ঠ থেকে 3000 মিটার পর্যন্ত এলাকায় ইনস্টলেশন সমর্থন করে।
গ্যাস-অন্তরক সামঞ্জস্যপূর্ণ
কিছু নতুন ডিজাইন পরিবেশগত প্রভাব কমাতে নিরোধক মাধ্যম হিসাবে SF₆ এর পরিবর্তে শুষ্ক বায়ু ব্যবহার করে।
ইনফ্ল্যাটেবল ক্যাবিনেট কারেন্ট ট্রান্সফরমার সরঞ্জামের একটি নির্ভরযোগ্য চীন সরবরাহকারী একাধিক পাওয়ার ডিস্ট্রিবিউশন সেক্টরে ব্যবহৃত পণ্য সরবরাহ করে।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
শহুরে রেল ট্রানজিট পাওয়ার সিস্টেম
শিল্প বিতরণ নেটওয়ার্ক
ধাতুবিদ্যা এবং পেট্রোকেমিক্যাল উদ্ভিদ
মাঝারি-ভোল্টেজ সাবস্টেশন
উচ্চ-উচ্চতা পাওয়ার গ্রিড অবকাঠামো
