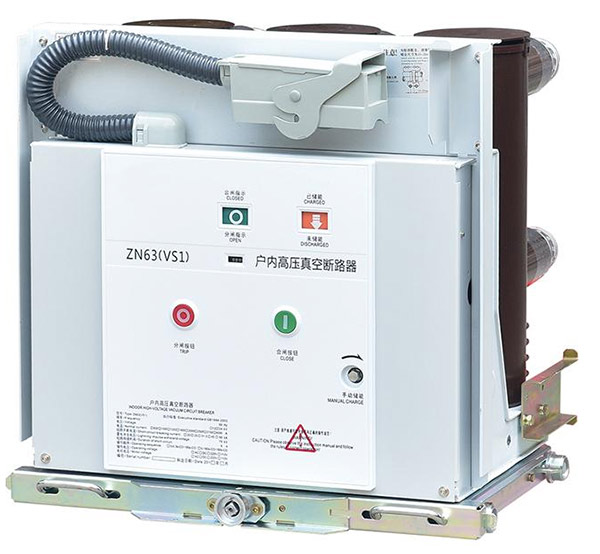

ভ্যাকুয়াম সার্কিট ব্রেকারপ্রযুক্তি মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনের জন্য একটি গুরুত্বপূর্ণ সুইচিং সমাধান হয়ে উঠেছে কারণ এটি একটি কমপ্যাক্ট যান্ত্রিক কাঠামো এবং নিয়ন্ত্রিত বৈদ্যুতিক অপারেশনের সাথে ভ্যাকুয়াম আর্ক বাধাকে একত্রিত করে। সিল করা ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে পরিচিতিগুলি আলাদা হয়ে গেলে, বায়ু, তেল বা গ্যাস সার্কিট বিঘ্ন থেকে মৌলিকভাবে ভিন্ন একটি প্রক্রিয়ার মাধ্যমে চাপটি বাধাপ্রাপ্ত হয়। এই আর্কিটেকচারটি দ্রুত ফল্ট ক্লিয়ারিং, ইন্টারপ্টিং চেম্বারের রুটিন সার্ভিসিং, কমপ্যাক্ট সুইচগিয়ার নির্মাণ এবং সংজ্ঞায়িত অপারেটিং অবস্থার অধীনে বারবার স্যুইচিং সমর্থন করতে পারে। যাইহোক, একটি ব্রেকারের কর্মক্ষমতা শুধুমাত্র তার বাধা মাধ্যম দ্বারা মূল্যায়ন করা যায় না। রেটেড ভোল্টেজ, রেটেড কারেন্ট, শর্ট-সার্কিট ক্ষমতা, ইনসুলেশন লেভেল, কন্টাক্ট সিস্টেম, অপারেটিং মেকানিজম, প্রোটেকশন রিলে, কন্ট্রোল ভোল্টেজ, ইন্সটলেশন এনভায়রনমেন্ট, মেকানিকাল সহনশীলতা এবং প্রযোজ্য পরীক্ষার প্রয়োজনীয়তা সবই চূড়ান্ত সিস্টেমে অবদান রাখে। প্রকৌশলী, সুইচগিয়ার নির্মাতা, ইউটিলিটি, শিল্প সুবিধা, পুনর্নবীকরণযোগ্য-শক্তি প্রকল্প এবং অন্যান্য মাঝারি-ভোল্টেজ ব্যবহারকারীদের জন্য এই সম্পর্কগুলি বোঝা অপরিহার্য।
সূচিপত্র
সরাসরি বিভাগে যেতে যেকোনো বিষয়ে ক্লিক করুন।
- 1. কেন মাঝারি-ভোল্টেজ স্যুইচিং বিশেষ সুরক্ষা প্রয়োজন?
- 2. ভ্যাকুয়াম আর্ক বাধা কিভাবে কাজ করে?
- 3. ব্রেকার প্রধান উপাদান কি কি?
- 4. কিভাবে রেট ভোল্টেজ এবং বর্তমান প্রভাব নির্বাচন করবেন?
- 5. কেন শর্ট-সার্কিট ক্ষমতা এবং বাধা গতি গুরুত্বপূর্ণ?
- 6. কিভাবে অপারেটিং প্রক্রিয়া কর্মক্ষমতা প্রভাবিত করে?
- 7. ইনডোর এবং আউটডোর ডিজাইনের মধ্যে পার্থক্য কি?
- 8. ভ্যাকুয়াম ব্রেকাররা কীভাবে অন্যান্য বাধা প্রযুক্তির সাথে তুলনা করে?
- 9. সুরক্ষা রিলে এবং সেন্সরগুলির সাথে ব্রেকার কীভাবে কাজ করে?
- 10. কোন অ্যাপ্লিকেশন এই সুইচিং প্রযুক্তি ব্যবহার করে?
- 11. কোন সাধারণ নির্বাচন এবং ইনস্টলেশন ভুলগুলি এড়ানো উচিত?
- 12. কিভাবে পরীক্ষা এবং মান মূল্যায়ন করা উচিত?
- 13. একটি পেশাদার প্রযুক্তিগত স্পেসিফিকেশন কি অন্তর্ভুক্ত করা উচিত?
- 14. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
কেন মাঝারি-ভোল্টেজ স্যুইচিং বিশেষ সুরক্ষা প্রয়োজন?
মাঝারি-ভোল্টেজ বৈদ্যুতিক সিস্টেমগুলি ভোল্টেজ স্তরে কাজ করে যার জন্য সাবধানে সমন্বিত সুইচিং এবং সুরক্ষা সরঞ্জাম প্রয়োজন। স্যুইচিং ডিভাইসটি শুধুমাত্র স্বাভাবিক লোড কারেন্ট বহন করবে না কিন্তু নেটওয়ার্কে কোনো ত্রুটির সম্মুখীন হলে সঠিকভাবে সাড়া দেবে।
বৈদ্যুতিক বিতরণ নেটওয়ার্কগুলি নিয়মিতভাবে ট্রান্সফরমার, মোটর, জেনারেটর, শিল্প ফিডার, ইউটিলিটি লাইন, পুনর্নবীকরণযোগ্য-শক্তির উত্স এবং অন্যান্য লোডগুলিকে সংযুক্ত করে। স্বাভাবিক অবস্থায়, কন্ডাক্টর এবং স্যুইচিং সরঞ্জামগুলির মধ্য দিয়ে ক্রমাগত বিদ্যুৎ প্রবাহিত হয়। একটি শর্ট সার্কিটের সময়, তবে, কারেন্ট নাটকীয়ভাবে বৃদ্ধি পেতে পারে এবং তাপীয় এবং ইলেক্ট্রোডাইনামিক চাপ তৈরি করতে পারে।
একটি সার্কিট ব্রেকার সেই স্রোতকে বাধা দেওয়ার একটি নিয়ন্ত্রিত পদ্ধতি প্রদান করে। এর অপারেশনটি সুরক্ষা রিলে, বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, কন্ট্রোল সার্কিট এবং বৈদ্যুতিক নেটওয়ার্কের সামগ্রিক সুরক্ষা দর্শনের সাথে সমন্বয় করা প্রয়োজন।
বাধা মাধ্যমটি বিশেষভাবে গুরুত্বপূর্ণ। ঐতিহাসিকভাবে, সার্কিট ব্রেকাররা পরিচিতিগুলি আলাদা করার সময় যে চাপ তৈরি হয় তা নিয়ন্ত্রণ করার জন্য বিভিন্ন পদ্ধতি ব্যবহার করেছে। বায়ু, তেল এবং বিভিন্ন গ্যাস বিভিন্ন প্রজন্মের যন্ত্রপাতিতে ব্যবহৃত হয়েছে। ভ্যাকুয়াম টেকনোলজি আরেকটি পদ্ধতি প্রদান করে যেখানে প্রাথমিক আর্ক-বিঘ্নকারী প্রক্রিয়াটি একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে সঞ্চালিত হয়।
ব্রেকার তার রেট করা অপারেটিং অবস্থার অধীনে একটি সংজ্ঞায়িত বৈদ্যুতিক সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করতে পারে।
যখন সুরক্ষা ব্যবস্থা একটি ত্রুটি সনাক্ত করে, ব্রেকারটি তার নির্দিষ্ট বাধা দেওয়ার ক্ষমতার মধ্যে কারেন্ট খুলতে এবং বাধা দিতে পারে।
একটি উপযুক্ত সুইচগিয়ার আর্কিটেকচারে একত্রিত হলে, ব্রেকার সংজ্ঞায়িত বিচ্ছিন্নতা এবং রক্ষণাবেক্ষণ পদ্ধতিতে অংশগ্রহণ করতে পারে।
ব্রেকার অপারেশন উদ্দেশ্য বন্টন কাঠামো সংরক্ষণ করার সময় ত্রুটিগুলি বিচ্ছিন্ন করতে সেন্সিং এবং সুরক্ষা ডিভাইসগুলির সাথে কাজ করে।
ব্রেকারের কার্যকারিতা তাই সিস্টেম স্তরে বিবেচনা করা উচিত। একটি উচ্চ বাধা প্রদানকারী রেটিং একটি ভুল সুরক্ষা সেটিং এর জন্য ক্ষতিপূরণ দিতে পারে না। একটি ভালভাবে ডিজাইন করা ব্রেকার অপর্যাপ্ত তারের সমাপ্তির জন্য ক্ষতিপূরণ দিতে পারে না। একটি অত্যাধুনিক নিয়ামক একটি যান্ত্রিক প্রক্রিয়া সংশোধন করতে পারে না যা সঠিকভাবে রক্ষণাবেক্ষণ করা হয়নি।
ভাল সুইচগিয়ার ইঞ্জিনিয়ারিং এই উপাদানগুলিকে সংযুক্ত করে। ব্রেকার, বাসবার, ফিডার, প্রোটেকশন রিলে, ইন্সট্রুমেন্ট ট্রান্সফরমার, কন্ট্রোল পাওয়ার, ইন্টারলক এবং ঘের সব একই বৈদ্যুতিক সিস্টেমের চারপাশে নির্দিষ্ট করা আবশ্যক।
কেন ফল্ট বাধা সাধারণ সুইচিং থেকে ভিন্ন
সাধারণ লোড পরিস্থিতিতে একটি সার্কিট খোলা এবং একটি শর্ট সার্কিট পরিষ্কার করা সমতুল্য ক্রিয়াকলাপ নয়। একটি ফল্টের সময়, বর্তমান অনেক বড় হতে পারে, এবং ফল্টের সাথে যুক্ত বৈদ্যুতিক শক্তি উল্লেখযোগ্য।
তাই ব্রেকারকে অবশ্যই ভোল্টেজ এবং সিস্টেমের অবস্থার জন্য কারেন্টকে বাধা দিতে সক্ষম হতে হবে যার জন্য এটি ডিজাইন করা হয়েছিল। বিঘ্নিত প্রক্রিয়াটি অবশ্যই সংযুক্ত সরঞ্জামগুলিকে সুরক্ষিত রাখতে এবং অভিপ্রেত সুরক্ষা সমন্বয় বজায় রাখতে যথেষ্ট দ্রুত ঘটতে হবে।
এটি একটি প্রসাধনী পণ্য বৈশিষ্ট্যের পরিবর্তে বাধা প্রযুক্তিকে একটি মৌলিক প্রকৌশল সিদ্ধান্তে পরিণত করে।
ভ্যাকুয়াম আর্ক বাধা কিভাবে কাজ করে?
ভ্যাকুয়াম বিঘ্নের সংজ্ঞায়িত বৈশিষ্ট্য হল চাপ-নির্বাপক চেম্বার হিসাবে একটি সিল করা ভ্যাকুয়াম বাধার ব্যবহার। ইন্টারপ্টারটিতে একটি নিয়ন্ত্রিত ভ্যাকুয়াম পরিবেশের মধ্যে স্থির এবং চলমান বৈদ্যুতিক যোগাযোগ রয়েছে।
পরিচিতিগুলি বন্ধ হয়ে গেলে, যোগাযোগের পৃষ্ঠের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয়। যখন অপারেটিং মেকানিজম ব্রেকারকে খোলার নির্দেশ দেয়, তখন চলমান পরিচিতি নির্দিষ্ট পরিচিতি থেকে আলাদা হয়ে যায়। যোগাযোগের পৃষ্ঠগুলি পৃথক হওয়ার সাথে সাথে তাদের মধ্যে একটি বৈদ্যুতিক চাপ তৈরি হতে পারে।
বায়ুতে একটি চাপের বিপরীতে, ভ্যাকুয়াম ইন্টারপ্টার একটি প্রচলিত আয়নিত পথ ধরে রাখার জন্য যথেষ্ট গ্যাসীয় মাধ্যম সরবরাহ করে না। বিঘ্ন প্রক্রিয়া তাই বিচ্ছেদ ঘটনার সময় যোগাযোগ উপাদান থেকে উত্পন্ন ধাতব বাষ্প দ্বারা মূলত নিয়ন্ত্রিত হয়।
যোগাযোগ বিচ্ছেদ
খোলার আন্দোলন অবিকল নিয়ন্ত্রণ করা আবশ্যক। যোগাযোগের বেগ, যোগাযোগের ভ্রমণ, যোগাযোগের চাপ এবং চলমান যোগাযোগ এবং অপারেটিং প্রক্রিয়ার মধ্যে যান্ত্রিক সম্পর্ক সবই কার্যক্ষমতাকে প্রভাবিত করে।
বর্তমান বাধার পরে প্রয়োজনীয় অস্তরক দূরত্ব স্থাপন করার জন্য পরিচিতিগুলির যথেষ্ট নড়াচড়া দরকার। যান্ত্রিক প্রক্রিয়া তাই বারবার অপারেশনের উপর ধারাবাহিক ভ্রমণ প্রদান করতে হবে।
ধাতু বাষ্প আচরণ
আর্কিংয়ের সময়, পরিচিতিগুলি থেকে উপাদানগুলি ধাতব বাষ্প তৈরি করতে পারে। এই বাষ্প অস্থায়ী পরিবাহী মাধ্যম সরবরাহ করে যা চাপকে সমর্থন করে। একটি বিকল্প-কারেন্ট সার্কিটে যখন কারেন্ট তার স্বাভাবিক কারেন্ট শূন্যের কাছে আসে, তখন চাপটি নিভে যেতে পারে এবং ধাতব বাষ্প দ্রুত ঘনীভূত হয়।
বিঘ্নকারীকে অবশ্যই বৈদ্যুতিক পুনরুদ্ধার ভোল্টেজ সহ্য করার জন্য পৃথক করা পরিচিতিগুলির মধ্যে পর্যাপ্ত অস্তরক শক্তি পুনরুদ্ধার করতে হবে।
যোগাযোগ উপাদান
যোগাযোগের উপাদান ভ্যাকুয়াম ইন্টারপ্টার ডিজাইনের একটি উল্লেখযোগ্য অংশ। এটি কারেন্ট বহন, চাপ বাধা, ক্ষয় প্রতিরোধ, এবং অস্তরক পুনরুদ্ধার সমর্থন করতে হবে।
বিঘ্নের সময় বর্তমান বন্টন এবং চৌম্বকীয় প্রভাব নিয়ন্ত্রণ করতে বিভিন্ন ইন্টারপ্টার ডিজাইন নির্দিষ্ট যোগাযোগের মিশ্রণ এবং জ্যামিতি ব্যবহার করে।
শিল্ডিং
বাধার সময় উত্পন্ন ধাতব বাষ্প আশেপাশের পৃষ্ঠগুলিতে জমা হতে পারে। ইন্টারপ্টারের ভিতরে শিল্ডিং স্ট্রাকচারগুলি এই উপাদানটি কোথায় যায় তা নিয়ন্ত্রণে সহায়তা করে এবং প্রয়োজনীয় বৈদ্যুতিক-ক্ষেত্র বিতরণ বজায় রাখতে সহায়তা করে।
| বাধা পর্যায় | কি হয় | ডিজাইনের প্রয়োজনীয়তা |
|---|---|---|
| বন্ধ পরিচিতি | যোগাযোগ ব্যবস্থার মাধ্যমে কারেন্ট প্রবাহিত হয় | কম যোগাযোগ প্রতিরোধের এবং নির্ভরযোগ্য যোগাযোগ চাপ |
| যোগাযোগ খোলা | পরিচিতিগুলি আলাদা হতে শুরু করে এবং একটি চাপ তৈরি করতে পারে | নিয়ন্ত্রিত খোলার গতি এবং যোগাযোগের জ্যামিতি |
| আর্কিং পিরিয়ড | ধাতব বাষ্প বৈদ্যুতিক পরিবাহকে সমর্থন করে | নিয়ন্ত্রিত চাপ আচরণ এবং যোগাযোগ ক্ষয় |
| বর্তমান শূন্য | বিকল্প স্রোত একটি প্রাকৃতিক শূন্য বিন্দুতে পৌঁছায় | দ্রুত অস্তরক পুনরুদ্ধার |
| পোস্ট-বিঘ্ন | পৃথক পরিচিতিগুলি পুনরুদ্ধার ভোল্টেজ সহ্য করে | পরিচিতিগুলির মধ্যে স্থিতিশীল নিরোধক |
কেন সিল interrupter ব্যাপার
ভ্যাকুয়াম ইন্টারপ্টার একটি সিল করা উপাদান। এর অভ্যন্তরীণ পরিবেশটি উত্পাদনের সময় প্রতিষ্ঠিত হয় এবং এর উদ্দেশ্যমূলক পরিষেবা জীবন জুড়ে বজায় থাকে।
এটি এমন সিস্টেমগুলির থেকে পৃথক যা প্রাথমিক বাধার মাধ্যম হিসাবে তরল বা গ্যাসের বড় পরিমাণের উপর নির্ভর করে। ভ্যাকুয়াম ইন্টারপ্টারটিকে তুলনামূলকভাবে কমপ্যাক্ট অ্যাসেম্বলিতে প্যাকেজ করা যেতে পারে এবং বিভিন্ন উপায়ে সুইচগিয়ারে একত্রিত করা যেতে পারে।
যাইহোক, একটি সিল করা বাধার অর্থ এই নয় যে পুরো ব্রেকারটি রক্ষণাবেক্ষণ-মুক্ত। অপারেটিং মেকানিজম, বাহ্যিক নিরোধক, টার্মিনাল, কন্ট্রোল সার্কিট, বিয়ারিং, লিঙ্কেজ এবং সুইচগিয়ার ইন্টারফেসগুলির এখনও যথাযথ পরিদর্শন এবং রক্ষণাবেক্ষণের প্রয়োজন।
ভ্যাকুয়াম বাধা তাই ব্রেকার আর্কিটেকচারের একটি অংশ হিসাবে বোঝা উচিত। এর কার্যকারিতা যোগাযোগের নকশা, বাধাদানকারী নির্মাণ, যান্ত্রিক আন্দোলন, নিরোধক পুনরুদ্ধার এবং সুরক্ষা ব্যবস্থার সাথে সমন্বয়ের উপর নির্ভর করে।
ব্রেকার প্রধান উপাদান কি কি?
একটি আধুনিক মাঝারি-ভোল্টেজ ব্রেকারে বেশ কয়েকটি কার্যকরী সমাবেশ রয়েছে। প্রতিটি বর্তমান পথ, বাধা প্রক্রিয়া, যান্ত্রিক অপারেশন, নিরোধক সিস্টেম, নিয়ন্ত্রণ ইন্টারফেস, বা ইনস্টলেশন কাঠামোতে অবদান রাখে।
ভ্যাকুয়াম ইন্টারপ্টার
ভ্যাকুয়াম ইন্টারপ্টারে স্থির যোগাযোগ, চলন্ত যোগাযোগ, যোগাযোগের রড, অভ্যন্তরীণ সুরক্ষা উপাদান এবং সিল করা ঘের রয়েছে। এটি ভ্যাকুয়াম পরিবেশের মধ্যে বর্তমান বিঘ্নিত করার জন্য দায়ী অংশ।
এর মাত্রিক নির্ভুলতা এবং অভ্যন্তরীণ নির্মাণ গুরুত্বপূর্ণ কারণ যোগাযোগের ফাঁক, প্রান্তিককরণ, যোগাযোগের চাপ এবং অস্তরক জ্যামিতি অবশ্যই ডিজাইনের সীমার মধ্যে থাকতে হবে।
অপারেটিং মেকানিজম
অপারেটিং মেকানিজম সঞ্চিত বা সরবরাহকৃত যান্ত্রিক শক্তিকে যোগাযোগ আন্দোলনে রূপান্তরিত করে। স্প্রিং-চালিত মেকানিজমগুলি মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যখন ইলেক্ট্রোম্যাগনেটিক অপারেটিং সিস্টেমগুলি নির্দিষ্ট ডিজাইনে পাওয়া যায়।
মেকানিজমকে অবশ্যই সামঞ্জস্যপূর্ণ সময় এবং ভ্রমণের সাথে ইন্টারপ্টার খুলতে এবং বন্ধ করতে হবে। এটি বন্ধ অবস্থানে প্রয়োজনীয় যোগাযোগ বল বজায় রাখা প্রয়োজন।
অন্তরক সমর্থন
নিরোধক গ্রাউন্ডেড ঘের এবং আশেপাশের কাঠামো থেকে শারীরিকভাবে পৃথক শক্তিযুক্ত উপাদানগুলিকে সমর্থন করে। তারা প্রয়োজনীয় ছাড়পত্র এবং যান্ত্রিক স্থিতিশীলতা বজায় রাখতে সাহায্য করে।
টার্মিনাল এবং বর্তমান পথ
প্রাথমিক টার্মিনালগুলি ব্রেকারটিকে আপস্ট্রিম এবং ডাউনস্ট্রিম বৈদ্যুতিক নেটওয়ার্কের সাথে সংযুক্ত করে। তাদের নকশা নির্ধারণ করে কিভাবে ব্রেকার বাসবার, তারের সংযোগ, বা অন্যান্য সুইচগিয়ার উপাদানগুলির সাথে ইন্টারফেস করে।
অবস্থান এবং ইঙ্গিত সিস্টেম
অনেক সুইচগিয়ার ইনস্টলেশনে, যান্ত্রিক সূচকগুলি দেখায় যে ব্রেকারটি খোলা, বন্ধ বা অন্য একটি নির্দিষ্ট অবস্থানে আছে কিনা। এটি প্রত্যাহারযোগ্য সরঞ্জামের জন্য বিশেষভাবে গুরুত্বপূর্ণ হতে পারে।
নিয়ন্ত্রণ এবং অক্জিলিয়ারী সার্কিট
অক্জিলিয়ারী পরিচিতি, ট্রিপ কয়েল, ক্লোজিং কয়েল, মোটর ড্রাইভ, পজিশন সুইচ এবং অন্যান্য সার্কিট ব্রেকারকে সুরক্ষা এবং নিয়ন্ত্রণ সরঞ্জামের সাথে যোগাযোগ করতে দেয়।
| কম্পোনেন্ট | প্রধান ফাংশন | মূল প্রকৌশল বিবেচনা |
|---|---|---|
| ভ্যাকুয়াম ইন্টারপ্টার | চাপ বাধা | যোগাযোগ নকশা, ভ্যাকুয়াম অখণ্ডতা, অস্তরক পুনরুদ্ধার |
| অপারেটিং মেকানিজম | যোগাযোগ খোলা এবং বন্ধ | গতি, ভ্রমণ, বল, ধারাবাহিকতা, সহনশীলতা |
| নিরোধক সমর্থন করে | বৈদ্যুতিক বিচ্ছেদ এবং কাঠামোগত সমর্থন | অস্তরক কর্মক্ষমতা এবং যান্ত্রিক শক্তি |
| প্রাথমিক টার্মিনাল | পাওয়ার সার্কিটে ব্রেকার সংযোগ করুন | বর্তমান ক্ষমতা, সংযোগ জ্যামিতি, তাপমাত্রা বৃদ্ধি |
| অক্জিলিয়ারী পরিচিতি | স্থিতি এবং নিয়ন্ত্রণ প্রতিক্রিয়া | যোগাযোগ নির্ভরযোগ্যতা এবং সার্কিট সামঞ্জস্য |
| ট্রিপ এবং বন্ধ সার্কিট | বৈদ্যুতিক কার্যকারিতা | নিয়ন্ত্রণ ভোল্টেজ, সময়, সুরক্ষা সমন্বয় |
যান্ত্রিক সিঙ্ক্রোনাইজেশন
থ্রি-ফেজ ব্রেকারগুলির একটি সমন্বিত পদ্ধতিতে কাজ করার জন্য পরিচিতিগুলির প্রয়োজন। প্রক্রিয়াটি পৃথক খুঁটিতে আন্দোলন স্থানান্তর করে যাতে পর্যায়গুলি প্রয়োজনীয় সময়ের সম্পর্কের মধ্যে খোলা এবং বন্ধ হয়।
অত্যধিক সময়ের বৈচিত্র্য সুইচিং কর্মক্ষমতা প্রভাবিত করতে পারে, তাই প্রক্রিয়া সমন্বয় এবং পরিদর্শন মান নিয়ন্ত্রণ এবং রক্ষণাবেক্ষণের গুরুত্বপূর্ণ অংশ।
কম্পোনেন্ট ইন্টিগ্রেশন কেন গুরুত্বপূর্ণ
একটি উচ্চ-মানের ইন্টারপ্টার দুর্বল মেকানিজম সারিবদ্ধতার জন্য ক্ষতিপূরণ দিতে পারে না। শক্তিশালী নিরোধক একটি ভুলভাবে ডিজাইন করা টার্মিনাল সংযোগের জন্য ক্ষতিপূরণ দিতে পারে না। একটি সঠিক রিলে অপর্যাপ্ত নিয়ন্ত্রণ তারের জন্য ক্ষতিপূরণ দিতে পারে না।
নির্ভরযোগ্য ব্রেকার কর্মক্ষমতা তাই এই সমস্ত উপাদানের মিথস্ক্রিয়া উপর নির্ভর করে.
কিভাবে রেট ভোল্টেজ এবং বর্তমান প্রভাব নির্বাচন করবেন?
রেটেড ভোল্টেজ এবং কারেন্ট একটি ব্রেকারের মৌলিক বৈদ্যুতিক অপারেটিং খাম স্থাপন করে। তারা প্রথম স্পেসিফিকেশন ইঞ্জিনিয়ারদের মধ্যে পরীক্ষা, কিন্তু তারা শুধুমাত্র একটি সম্পূর্ণ প্রযুক্তিগত মূল্যায়ন অংশ.
রেটেড ভোল্টেজ
রেট করা ভোল্টেজ অবশ্যই বৈদ্যুতিক সিস্টেমের সাথে মিল থাকতে হবে যেখানে ব্রেকারটি কাজ করবে। ইনসুলেশন সিস্টেমটি অবশ্যই প্রাসঙ্গিক পাওয়ার-ফ্রিকোয়েন্সি এবং ক্ষণস্থায়ী ভোল্টেজের চাপের জন্য ডিজাইন করা উচিত।
মাঝারি-ভোল্টেজ ব্রেকারগুলি বিভিন্ন ভোল্টেজ শ্রেণীর জন্য তৈরি করা যেতে পারে। পণ্য পরিবারে 10 কেভি, 12 কেভি, 24 কেভি, 36 কেভি, বা ডিজাইন এবং বাজারের উপর নির্ভর করে অন্যান্য সংজ্ঞায়িত রেটিংগুলি অন্তর্ভুক্ত থাকতে পারে।
প্রকৃত নির্বাচন শুধুমাত্র পরবর্তী উপলব্ধ রেটিং নির্বাচন করার পরিবর্তে সিস্টেমের নামমাত্র ভোল্টেজ এবং প্রযোজ্য মান অনুসরণ করা উচিত।
রেট করা বর্তমান
রেটেড কারেন্ট একটি অবিচ্ছিন্ন কারেন্টকে প্রতিনিধিত্ব করে যা ব্রেকার সংজ্ঞায়িত অবস্থায় বহন করতে পারে। থার্মাল কর্মক্ষমতা তাই স্পেসিফিকেশন কেন্দ্রীয়.
পরিচিতি, টার্মিনাল, কন্ডাক্টর, নমনীয় সংযোগ, বাসবার ইন্টারফেস, এবং ঘেরের বায়ুচলাচল সবই তাপ উত্পাদন এবং অপচয়ে অবদান রাখে।
ফ্রিকোয়েন্সি
পাওয়ার ফ্রিকোয়েন্সি বাধা সিস্টেমের বৈদ্যুতিক আচরণ এবং সংশ্লিষ্ট সুরক্ষা এবং পরিমাপ সরঞ্জামকে প্রভাবিত করে। পণ্যগুলি 50 Hz, 60 Hz, বা অন্য সংজ্ঞায়িত অপারেটিং ফ্রিকোয়েন্সির জন্য নির্দিষ্ট করা যেতে পারে।
নিরোধক স্তর
নিরোধক সমন্বয় নামমাত্র অপারেটিং ভোল্টেজের চেয়ে বেশি অন্তর্ভুক্ত। প্রযোজ্য নকশা প্রয়োজনীয়তা দ্বারা সংজ্ঞায়িত ভোল্টেজ এবং আবেগের অবস্থা সহ্য করার জন্য সরঞ্জামগুলির শক্তি-ফ্রিকোয়েন্সি সহ্য করার প্রয়োজন হতে পারে।
| প্যারামিটার | এটা কি সংজ্ঞায়িত করে | কেন এটা ব্যাপার |
|---|---|---|
| রেটেড ভোল্টেজ | বৈদ্যুতিক সিস্টেম ভোল্টেজ ক্লাস | নিরোধক এবং সুইচিং প্রয়োজনীয়তা নির্ধারণ করে |
| রেট করা বর্তমান | ক্রমাগত বর্তমান ক্ষমতা | তাপ এবং কন্ডাকটরের প্রয়োজনীয়তা নির্ধারণ করে |
| রেটেড ফ্রিকোয়েন্সি | পাওয়ার-সিস্টেম অপারেটিং ফ্রিকোয়েন্সি | বৈদ্যুতিক নেটওয়ার্কের সাথে সামঞ্জস্যতা নিশ্চিত করে |
| নিরোধক স্তর | অস্তরক সহ্য প্রয়োজনীয়তা | নিরোধক সমন্বয় সমর্থন করে |
| শর্ট সার্কিট রেটিং | ফল্ট-কারেন্ট বাধা এবং সহ্য করার ক্ষমতা | নেটওয়ার্ক ত্রুটির সময় সরঞ্জাম রক্ষা করে |
তাপমাত্রা বৃদ্ধি বিবেচনা
অবিচ্ছিন্ন কারেন্ট বৈদ্যুতিক যোগাযোগ এবং পরিবাহীতে তাপ উৎপন্ন করে। তাই ঘের বিন্যাসের পাশাপাশি তাপমাত্রা বৃদ্ধির ক্ষমতা মূল্যায়ন করা প্রয়োজন।
একটি কমপ্যাক্ট ধাতব ঘেরের ভিতরে ইনস্টল করা একটি ব্রেকার একটি বৃহত্তর বায়ুচলাচল ব্যবস্থায় ইনস্টল করা একই ব্রেকার থেকে বিভিন্ন তাপীয় অবস্থার সম্মুখীন হতে পারে। পরিবেষ্টিত তাপমাত্রা এবং ইনস্টলেশন উচ্চতা তাপ কর্মক্ষমতা প্রভাবিত করতে পারে.
সিস্টেম ভোল্টেজ শুধুমাত্র শুরু বিন্দু
দুটি ব্রেকার একই ভোল্টেজ রেটিং ভাগ করতে পারে তবে বর্তমান রেটিং, শর্ট-সার্কিট ক্ষমতা, অপারেটিং মেকানিজম, ইনসুলেশন কনফিগারেশন, টার্মিনাল বিন্যাস এবং যান্ত্রিক সহনশীলতার মধ্যে পার্থক্য রয়েছে।
একটি পেশাদার স্পেসিফিকেশন তাই নির্বাচন একটি একক সংখ্যা হ্রাস করা এড়াতে হবে।
কেন শর্ট-সার্কিট ক্ষমতা এবং বাধা গতি গুরুত্বপূর্ণ?
শর্ট-সার্কিট পারফরম্যান্স মাঝারি-ভোল্টেজ সার্কিট ব্রেকার নির্বাচনের সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির মধ্যে একটি। একটি ফল্ট অল্প সময়ের মধ্যে খুব বড় স্রোত এবং উচ্চ ইলেক্ট্রোমেকানিক্যাল ফোর্স তৈরি করতে পারে।
শর্ট সার্কিট কারেন্ট
উপলব্ধ ফল্ট কারেন্ট জেনারেটর, ট্রান্সফরমার, কন্ডাক্টর এবং সিস্টেম প্রতিবন্ধকতা সহ বৈদ্যুতিক নেটওয়ার্ক দ্বারা নির্ধারিত হয়। একজন সুইচগিয়ার ইঞ্জিনিয়ার সাধারণত শর্ট-সার্কিট স্টাডির মাধ্যমে এটি নির্ধারণ করে।
গণনাকৃত ফল্ট অবস্থার জন্য উপযুক্ত বিঘ্নকারীর অবশ্যই একটি বাধা ক্ষমতা থাকতে হবে।
ব্রেকিং স্রোত
ব্রেকার অবশ্যই রেট করা সিস্টেম ভোল্টেজে নির্দিষ্ট শর্ট-সার্কিট কারেন্টকে বাধা দিতে সক্ষম হতে হবে। কারেন্ট নিভে যাওয়ার পর বিঘ্ন প্রক্রিয়ার জন্য ডাইলেকট্রিক পুনরুদ্ধার বজায় রাখা প্রয়োজন।
স্বল্প সময়ের সহ্য করা
সুরক্ষা ব্যবস্থা ইভেন্টটি পরিষ্কার করার সময় সুইচগিয়ার সমাবেশগুলিও ত্রুটি স্রোতের সংস্পর্শে আসতে পারে। যান্ত্রিক এবং তাপীয় কাঠামো অবশ্যই প্রযোজ্য সময়কালের জন্য সংজ্ঞায়িত কারেন্ট সহ্য করতে হবে।
শিখর সহ্য করা
একটি ফল্ট কারেন্টের সর্বোচ্চ মান কন্ডাক্টর এবং কাঠামোগত উপাদানগুলির উপর ইলেক্ট্রোডাইনামিক বল তৈরি করে। যান্ত্রিক নকশা অবশ্যই এই চাপগুলির জন্য দায়ী।
বাধার সময়
টোটাল ফল্ট-ক্লিয়ারিং সিকোয়েন্সে বিভিন্ন ধাপ জড়িত: ফল্ট ডিটেকশন, রিলে ডিসিশন, ট্রিপ-সিগন্যাল ট্রান্সমিশন, অপারেটিং মেকানিজম মুভমেন্ট, কন্টাক্ট সেপারেশন, আর্ক ইন্টারপ্রেশন এবং নেটওয়ার্ক রিকভারি।
ব্রেকার স্বাধীনভাবে কাজ করে না। সম্পূর্ণ ক্লিয়ারিং সময় নির্ভর করে রিলে, কন্ট্রোল সার্কিট্রি, ট্রিপ কয়েল, যান্ত্রিক প্রক্রিয়া, যোগাযোগের গতিবিধি এবং বৈদ্যুতিক সিস্টেমের উপর।
সুরক্ষা রিলেকে অবশ্যই ত্রুটি সনাক্ত করতে হবে এবং তার পরিকল্পিত অপারেটিং সময়ের মধ্যে ট্রিপ কমান্ড জারি করতে হবে।
রিলে এবং ব্রেকারের মধ্যে বৈদ্যুতিক পাথকে অবশ্যই ট্রিপ কমান্ডটি সঠিকভাবে স্থানান্তর করতে হবে।
যান্ত্রিক সিস্টেমকে অবশ্যই বৈদ্যুতিক কমান্ডকে পুনরাবৃত্তিযোগ্য যোগাযোগ আন্দোলনে অনুবাদ করতে হবে।
ইন্টারপ্টারকে অবশ্যই কারেন্ট পরিষ্কার করতে হবে এবং প্রয়োজনীয় অস্তরক শক্তি পুনরুদ্ধার করতে হবে।
কেন মধ্যম ব্যাপার বাধা
বিঘ্ন মাধ্যম নির্ধারণ করে কিভাবে যোগাযোগ বিচ্ছেদের সময় আর্ক আচরণ করে। ভ্যাকুয়াম প্রযুক্তি একটি নিয়ন্ত্রিত সিল করা পরিবেশ প্রদান করে এবং যোগাযোগের জ্যামিতি এবং বস্তুগত আচরণ ব্যবহার করে বাধা অর্জন করতে।
এটি কিছু পুরানো বাধা প্রযুক্তির সাথে তুলনা করলে এটি কমপ্যাক্ট ইন্টারপ্টার ডাইমেনশন এবং একটি অপেক্ষাকৃত সহজ ইন্টারাপ্টিং চেম্বারকে অনুমতি দিতে পারে।
যাইহোক, চূড়ান্ত ব্রেকার রেটিং এখনও সম্পূর্ণ নকশা উপর নির্ভর করে। ভ্যাকুয়াম প্রযুক্তির মানে এই নয় যে প্রতিটি ভ্যাকুয়াম ব্রেকার যেকোনো নির্বিচারে ফল্ট কারেন্টকে বাধা দিতে পারে।
সঠিক প্রযুক্তিগত পন্থা হল গণনাকৃত সিস্টেমের ত্রুটির স্তর দিয়ে শুরু করা এবং তারপর প্রযোজ্য মানের অধীনে ব্রেকারের রেট করা বাধা এবং প্রতিরোধ ক্ষমতা যাচাই করা।
কিভাবে অপারেটিং প্রক্রিয়া কর্মক্ষমতা প্রভাবিত করে?
অপারেটিং প্রক্রিয়া নির্ধারণ করে যে ব্রেকার পরিচিতিগুলি কত দ্রুত এবং ধারাবাহিকভাবে সরে যায়। কারণ যান্ত্রিক ইভেন্টগুলির একটি সুনির্দিষ্ট ক্রম চলাকালীন বিঘ্ন ঘটে, মেকানিজম ডিজাইন কার্যক্ষমতার কেন্দ্রবিন্দু।
স্প্রিং অপারেটিং মেকানিজম
স্প্রিং মেকানিজম একটি বন্ধ বা খোলার অপারেশনের আগে যান্ত্রিক শক্তি সঞ্চয় করে। বৈদ্যুতিক নিয়ন্ত্রণ কমান্ড ব্রেকার পরিচিতিগুলি সরানোর জন্য সঞ্চিত শক্তি ছেড়ে দেয়।
এই স্থাপত্যটি মাঝারি-ভোল্টেজ সুইচগিয়ারে ব্যাপকভাবে ব্যবহৃত হয় কারণ পুরো যান্ত্রিক স্ট্রোকের সময় একটি অবিচ্ছিন্ন বৈদ্যুতিক সরবরাহের প্রয়োজন ছাড়াই প্রক্রিয়াটি নিয়ন্ত্রিত যোগাযোগের গতিবিধি প্রদান করতে পারে।
ইলেক্ট্রোম্যাগনেটিক মেকানিজম
কিছু ব্রেকার ডিজাইন যোগাযোগের আন্দোলন তৈরি করতে ইলেক্ট্রোম্যাগনেটিক অপারেটিং সিস্টেম ব্যবহার করে। এই প্রক্রিয়াগুলি বিভিন্ন অপারেশনাল বৈশিষ্ট্য প্রদান করতে পারে এবং নির্দিষ্ট ব্রেকার আর্কিটেকচার এবং নিয়ন্ত্রণের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।
বন্ধ অপারেশন
বন্ধ করার সময়, প্রক্রিয়াটিকে অবশ্যই উপযুক্ত গতি এবং চূড়ান্ত যোগাযোগ শক্তি সহ যোগাযোগগুলিকে একত্রিত করতে হবে। স্থিতিশীল বন্ধ আচরণ যান্ত্রিক প্রভাব কমাতে সাহায্য করে এবং সঠিক বর্তমান সঞ্চালন নিশ্চিত করে।
উদ্বোধনী অপারেশন
খোলার স্ট্রোকটি অবশ্যই যথেষ্ট দ্রুত এবং যথেষ্ট সামঞ্জস্যপূর্ণ হতে হবে যাতে উদ্দেশ্যমূলক বাধা প্রক্রিয়াটিকে সমর্থন করা যায়। যোগাযোগ বিচ্ছেদ দূরত্ব এবং বেগ গুরুত্বপূর্ণ কারণ কারেন্ট বাধার পরে ইন্টারপ্টারকে সঠিক অস্তরক অবস্থা স্থাপন করতে হবে।
শক্তি সঞ্চয়স্থান
প্রক্রিয়াগুলির মধ্যে সাধারণত একটি শক্তি-সঞ্চয় সূচক বা মোটর-চালিত চার্জিং সিস্টেম অন্তর্ভুক্ত থাকে। নিয়ন্ত্রণ ব্যবস্থা পরবর্তী অপারেশনের জন্য পর্যাপ্ত শক্তি আছে কিনা তা নির্ধারণ করতে পারে।
যান্ত্রিক সহনশীলতা
বারবার অপারেশন স্প্রিংস, শ্যাফ্ট, বিয়ারিং, লিঙ্কেজ, ল্যাচ এবং সহায়ক সুইচগুলিতে পরিধান তৈরি করে। যান্ত্রিক সহনশীলতা পরীক্ষা অগ্রহণযোগ্য অবনতি ছাড়াই প্রক্রিয়াটির নির্দিষ্ট সংখ্যক অপারেশন সম্পূর্ণ করতে পারে কিনা তা প্রতিষ্ঠিত করতে সহায়তা করে।
| মেকানিজম এলাকা | প্রয়োজনীয় আচরণ | সম্ভাব্য ব্যর্থতার উদ্বেগ |
|---|---|---|
| শক্তি সঞ্চয়স্থান | অপারেশন জন্য নির্ভরযোগ্য প্রস্তুতি | অসম্পূর্ণ চার্জিং বা মোটর সমস্যা |
| ড্রাইভ খোলা | ধারাবাহিক দ্রুত যোগাযোগ বিচ্ছেদ | ধীর আন্দোলন, পরিধান, যান্ত্রিক বাধা |
| বন্ধ ড্রাইভ | নিয়ন্ত্রিত যোগাযোগের ব্যস্ততা | অত্যধিক প্রভাব বা অসম্পূর্ণ বন্ধ |
| ল্যাচিং | নিরাপদ যোগাযোগ অবস্থান | ভুল ল্যাচ সমন্বয় বা পরিধান |
| অক্জিলিয়ারী সুইচ | সঠিক অবস্থান প্রতিক্রিয়া | ভুল ইঙ্গিত বা যোগাযোগের অবনতি |
যান্ত্রিক সময়ের ব্যাপার
একটি তিন-ফেজ ব্রেকারের জন্য, তিনটি খুঁটির ক্রিয়াকলাপ অবশ্যই নির্দিষ্ট সময়ের সম্পর্কের মধ্যে থাকতে হবে। অত্যধিক মেরু থেকে মেরু বৈচিত্র পরিবর্তন আচরণকে প্রভাবিত করতে পারে এবং উত্পাদন এবং রক্ষণাবেক্ষণের সময় এটি নিয়ন্ত্রণ করা উচিত।
মেকানিজম রক্ষণাবেক্ষণ
সীলমোহর করা বিঘ্নকারীর উদ্দেশ্যমূলক পরিষেবার সময় সীমিত পরিষেবার প্রয়োজন হতে পারে, তবে প্রক্রিয়াটি বাহ্যিক এবং যান্ত্রিক। সংযোগ, তৈলাক্তকরণ যেখানে নির্দিষ্ট করা হয়েছে, ফাস্টেনার, স্প্রিংস, বিয়ারিং এবং সহায়ক যোগাযোগগুলি পরিদর্শন করা গুরুত্বপূর্ণ।
একটি রক্ষণাবেক্ষণ পরিকল্পনা প্রস্তুতকারকের প্রযুক্তিগত নির্দেশাবলী এবং ইনস্টলেশনের প্রকৃত স্যুইচিং দায়িত্ব অনুসরণ করা উচিত।
ইনডোর এবং আউটডোর ডিজাইনের মধ্যে পার্থক্য কি?
অভ্যন্তরীণ এবং বহিরঙ্গন ব্রেকারগুলি খুব ভিন্ন যান্ত্রিক এবং পরিবেশগত প্রয়োজনীয়তা থাকার সময় একই মৌলিক বাধা নীতি ব্যবহার করতে পারে।
ইনডোর ব্রেকার
ইনডোর ব্রেকারগুলি সাধারণত সুইচগিয়ার ক্যাবিনেট বা বৈদ্যুতিক কক্ষের মধ্যে ইনস্টল করা হয়। তাদের আশেপাশের পরিবেশ আরও নিয়ন্ত্রিত হতে পারে, কমপ্যাক্ট নিরোধক এবং ঘেরের ব্যবস্থা করার অনুমতি দেয়।
ইনডোর ডিজাইনগুলি প্রায়ই প্রত্যাহারযোগ্য ইউনিট বা ধাতু-পরিহিত সুইচগিয়ারের মধ্যে নির্দিষ্ট ইনস্টলেশন হিসাবে প্রদর্শিত হয়। সঠিক বিন্যাস প্যানেল আর্কিটেকচারের উপর নির্ভর করে।
আউটডোর ব্রেকার
বাইরের সরঞ্জামগুলি অবশ্যই বৃষ্টি, আর্দ্রতা, তাপমাত্রার পরিবর্তন, সূর্যালোক, দূষণ, ধুলো, বাতাস এবং অন্যান্য পরিবেশগত চাপ সহ্য করতে হবে।
তাই বহিরঙ্গন পণ্যগুলির জন্য উপযুক্ত ঘের সিলিং, বাহ্যিক নিরোধক, উপাদান নির্বাচন, পৃষ্ঠ সুরক্ষা এবং আবহাওয়া-প্রতিরোধী প্রক্রিয়া প্রয়োজন।
যৌগিক নিরোধক
আউটডোর ব্রেকারগুলি পণ্যের আর্কিটেকচারের উপর নির্ভর করে সিলিকন রাবার বা ইপোক্সি-ভিত্তিক উপাদানগুলির মতো যৌগিক নিরোধক উপকরণ ব্যবহার করতে পারে। সঠিকভাবে ডিজাইন করা হলে এই উপকরণগুলি পরিবর্তিত পরিবেশগত অবস্থার অধীনে নিরোধক কর্মক্ষমতা সমর্থন করতে পারে।
খুঁটি-মাউন্ট ইনস্টলেশন
কিছু বহিরঙ্গন বিতরণ ব্রেকার মেরু মাউন্ট জন্য ডিজাইন করা হয়. এই কনফিগারেশনটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে একীকরণকে সহজ করতে পারে এবং স্যুইচিং ডিভাইসটিকে অপেক্ষাকৃত ছোট পদচিহ্ন দখল করতে দেয়।
সাবস্টেশন ইনস্টলেশন
সাবস্টেশন ব্রেকারগুলি স্ট্রাকচারে বা আউটডোর সুইচগিয়ার অ্যাসেম্বলির মধ্যে ইনস্টল করা যেতে পারে। বাসবার, কারেন্ট ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, সার্জ অ্যারেস্টার এবং গ্রাউন্ডিং সিস্টেমের সাথে তাদের সংযোগ সমন্বয় করা দরকার।
| ইনস্টলেশনের ধরন | সাধারণ পরিবেশ | প্রধান নকশা ফোকাস |
|---|---|---|
| ইনডোর সুইচগিয়ার | বৈদ্যুতিক কক্ষ এবং আবদ্ধ ক্যাবিনেট | কম্প্যাক্টনেস, কম্পার্টমেন্ট ইন্টিগ্রেশন, পরিষেবা অ্যাক্সেস |
| বহিরঙ্গন বিতরণ | ওপেন-এয়ার নেটওয়ার্ক | আবহাওয়া প্রতিরোধের এবং নিরোধক কর্মক্ষমতা |
| খুঁটিতে লাগানো | ওভারহেড বিতরণ সিস্টেম | ওজন, মাউন্ট গঠন, দূরবর্তী অপারেশন |
| আউটডোর সাবস্টেশন | ইউটিলিটি এবং শিল্প সাবস্টেশন | পরিবেশগত সহনশীলতা, বাসবার একীকরণ, নিরোধক সমন্বয় |
পরিবেশগত কারণ
তাপমাত্রা, উচ্চতা, দূষণ, আর্দ্রতা, লবণের এক্সপোজার এবং অতিবেগুনী বিকিরণ সবকিছুই সরঞ্জাম নির্বাচনকে প্রভাবিত করতে পারে।
উদাহরণস্বরূপ, উচ্চ উচ্চতা বায়ু নিরোধকের অস্তরক কর্মক্ষমতা প্রভাবিত করতে পারে, যখন গুরুতর দূষণ বাহ্যিক নিরোধক পৃষ্ঠকে প্রভাবিত করতে পারে। উপকূলীয় পরিবেশ জারা এক্সপোজার বাড়াতে পারে, বিশেষ করে ধাতব কাঠামো এবং সংযোগের চারপাশে।
ইনডোর মানে রক্ষণাবেক্ষণ-মুক্ত নয়
অভ্যন্তরীণ সরঞ্জামগুলি সরাসরি আবহাওয়া থেকে সুরক্ষিত, তবে ধুলো, ঘনীভবন, তাপমাত্রা সাইক্লিং এবং যান্ত্রিক পরিধান এখনও প্রক্রিয়া এবং বৈদ্যুতিক সংযোগগুলিকে প্রভাবিত করতে পারে।
তাই গৃহমধ্যস্থ যন্ত্রপাতি আদর্শ পরিস্থিতিতে কাজ করে এমন ধারণা না করে পরিবেশগত সুরক্ষাকে বাস্তবসম্মতভাবে মূল্যায়ন করা উচিত।
ভ্যাকুয়াম ব্রেকাররা কীভাবে অন্যান্য বাধা প্রযুক্তির সাথে তুলনা করে?
বাধা প্রযুক্তির মধ্যে পার্থক্য বোঝা ইঞ্জিনিয়ারদের একটি অবহিত প্রযুক্তিগত সিদ্ধান্ত নিতে সাহায্য করে। প্রতিটি প্রযুক্তির নিজস্ব বৈদ্যুতিক, যান্ত্রিক, পরিবেশগত এবং রক্ষণাবেক্ষণ বৈশিষ্ট্য রয়েছে।
বায়ু বাধা
এয়ার সার্কিট ব্যাঘাত বায়ুকে চাপ মাধ্যম হিসেবে ব্যবহার করে। ঐতিহাসিকভাবে, অনেক ভোল্টেজ ক্লাস জুড়ে বায়ু সিস্টেম ব্যবহার করা হয়েছে। তাদের ডিজাইনে আর্ক চুট, ম্যাগনেটিক ব্লোআউট বা আর্ক নিয়ন্ত্রণের অন্যান্য পদ্ধতি জড়িত থাকতে পারে।
মাঝারি ভোল্টেজে, কমপ্যাক্ট ভ্যাকুয়াম বাধা একটি সিল করা চেম্বারের ভিতরে বাধা প্রক্রিয়া স্থাপন করে একটি ভিন্ন শারীরিক স্থাপত্য অফার করতে পারে।
তেল বাধা
তেল সার্কিট ব্রেকারগুলি একটি অন্তরক মাধ্যম হিসাবে এবং চাপ-নির্বাপক প্রক্রিয়ার অংশ হিসাবে উভয়ই অন্তরক তেল ব্যবহার করে। পুরানো ইনস্টলেশনগুলিতে এখনও এই জাতীয় সরঞ্জাম থাকতে পারে, তবে আধুনিক মাঝারি-ভোল্টেজ ইনস্টলেশনগুলি প্রায়শই বিকল্প প্রযুক্তি ব্যবহার করে।
তেল ব্যবস্থায় তেলের অবস্থা, ধারণ, ফুটো, দূষণ, এবং সম্পর্কিত রক্ষণাবেক্ষণের বিষয়গুলির প্রতি মনোযোগ প্রয়োজন।
SF6 বাধা
SF6 গ্যাস ঐতিহাসিকভাবে গ্যাস-অন্তরক এবং গ্যাস সার্কিট-ব্রেকিং সরঞ্জামগুলিতে ব্যবহৃত হয়েছে কারণ এর বৈদ্যুতিক নিরোধক এবং চাপ-নির্বাপক বৈশিষ্ট্যের কারণে। যাইহোক, পরিবেশগত বিবেচনাগুলি উপযুক্ত অ্যাপ্লিকেশনগুলিতে বিকল্প প্রযুক্তির বিকাশ এবং গ্রহণকে উত্সাহিত করেছে।
ভ্যাকুয়াম বাধা
ভ্যাকুয়াম বাধা একটি সিল করা ভ্যাকুয়াম চেম্বার ব্যবহার করে। এর কমপ্যাক্ট ইন্টারাপ্টিং এলিমেন্ট এবং ইন্টারপ্টারের ভিতরে ইনসুলেটিং তেলের অভাব প্রযুক্তির গুরুত্বপূর্ণ বৈশিষ্ট্য।
| প্রযুক্তি | আর্ক মিডিয়াম | সাধারণ বিবেচনা |
|---|---|---|
| বায়ু | বায়ু | চাপ নিয়ন্ত্রণ গঠন এবং শারীরিক নিরোধক প্রয়োজনীয়তা |
| তেল | অন্তরক তেল | তেলের অবস্থা, ধারণ, রক্ষণাবেক্ষণ |
| SF6 গ্যাস | SF6 | গ্যাস সিলিং, হ্যান্ডলিং, পরিবেশগত বিবেচনা |
| ভ্যাকুয়াম | ধাতু-বাষ্প চাপ আচরণ সঙ্গে ভ্যাকুয়াম | বিঘ্নকারী নকশা, যোগাযোগ উপাদান, প্রক্রিয়া কর্মক্ষমতা |
কেন ভ্যাকুয়াম প্রযুক্তি মাঝারি ভোল্টেজে ব্যাপকভাবে ব্যবহৃত হয়
ভ্যাকুয়াম বাধা একটি কমপ্যাক্ট ইন্টারপ্টার, দ্রুত আর্ক বিলুপ্তি, এবং একটি সিল বাধা পরিবেশ প্রদান করতে পারে। এই বৈশিষ্ট্যগুলি ইনডোর মাঝারি-ভোল্টেজ সুইচগিয়ার এবং অনেক বহিরঙ্গন বিতরণ অ্যাপ্লিকেশনগুলির সাথে ভালভাবে ফিট করে।
প্রযুক্তিটি আধুনিক ব্রেকার মেকানিজম এবং ডিজিটাল সুরক্ষা ব্যবস্থার সাথেও সামঞ্জস্যপূর্ণ।
প্রযুক্তি নির্বাচন অ্যাপ্লিকেশন-নির্দিষ্ট থাকা উচিত
একটি বিঘ্নিত মাধ্যমকে সর্বজনীনভাবে উচ্চতর ঘোষণা করা প্রযুক্তিগতভাবে উপযুক্ত নয়। সঠিক পদ্ধতি হল বৈদ্যুতিক নেটওয়ার্কের প্রয়োজনীয়তা, উপলব্ধ ইনস্টলেশন স্পেস, পরিবেশগত অবস্থা, অপারেটিং ডিউটি, সুরক্ষা স্থাপত্য, প্রযোজ্য মান এবং রক্ষণাবেক্ষণ কৌশলের সাথে তুলনা করা।
উপযুক্ত প্রযুক্তি হল এমন একটি যা প্রয়োজনীয়তার সম্পূর্ণ সেটকে সন্তুষ্ট করে।
সুরক্ষা রিলে এবং সেন্সরগুলির সাথে ব্রেকার কীভাবে কাজ করে?
একটি সার্কিট ব্রেকার খুব কমই একা কাজ করে। এটির ট্রিপ এবং ক্লোজিং অ্যাকশনগুলি সাধারণত একটি সুরক্ষা ব্যবস্থার সাথে সমন্বিত হয় যা বৈদ্যুতিক অবস্থার পরিমাপ করে এবং কখন স্যুইচিং অ্যাকশন প্রয়োজন তা নির্ধারণ করে।
বর্তমান ট্রান্সফরমার
বর্তমান ট্রান্সফরমারগুলি সুরক্ষা রিলে এবং মিটারে বর্তমান তথ্য সরবরাহ করে। তাদের অনুপাত এবং নির্ভুলতার বৈশিষ্ট্যগুলি সুরক্ষা প্রকল্পের সাথে মেলে।
বর্তমান ট্রান্সফরমার এবং ব্রেকার একই ফল্ট-ক্লিয়ারিং চেইনের অংশ। যদি CT কনফিগারেশন বা ওয়্যারিং ভুল হয়, রিলে প্রত্যাশিত সংকেত নাও পেতে পারে।
ভোল্টেজ ট্রান্সফরমার
ভোল্টেজ ট্রান্সফরমার সুরক্ষা, মিটারিং, সিঙ্ক্রোনাইজেশন এবং নিয়ন্ত্রণের জন্য ভোল্টেজ তথ্য সরবরাহ করতে পারে। সুরক্ষা ফাংশনের উপর নির্ভর করে, রিলে নেটওয়ার্কের বৈদ্যুতিক অবস্থা নির্ধারণ করতে কারেন্টের সাথে একসাথে ভোল্টেজ ব্যবহার করতে পারে।
সুরক্ষা রিলে
সুরক্ষা রিলে ক্রমাগত বৈদ্যুতিক পরিমাপ মূল্যায়ন করে। অ্যাপ্লিকেশনের উপর নির্ভর করে, ফাংশনে ওভারকারেন্ট, আর্থ ফল্ট, আন্ডারভোল্টেজ, ওভারভোল্টেজ, দিকনির্দেশক সুরক্ষা, মোটর সুরক্ষা, ট্রান্সফরমার সুরক্ষা বা অন্যান্য বিশেষ ফাংশন অন্তর্ভুক্ত থাকতে পারে।
ট্রিপ সার্কিট
যখন রিলে নির্ধারণ করে যে ব্রেকারটি খুলতে হবে, তখন এটি কন্ট্রোল সার্কিটের মাধ্যমে একটি ট্রিপ কমান্ড পাঠায়। ট্রিপ কয়েল প্রক্রিয়াটি সক্রিয় করে, যা তারপর পরিচিতিগুলিকে আলাদা করে।
বন্ধ নিয়ন্ত্রণ
ক্লোজিংও নিয়ন্ত্রিত। সিস্টেমে স্থানীয় এবং দূরবর্তী ক্লোজিং কন্ট্রোল, বৈদ্যুতিক ইন্টারলক, সিঙ্ক্রোনাইজেশন ফাংশন এবং অনুমতিমূলক সংকেত অন্তর্ভুক্ত থাকতে পারে।
| সিস্টেম এলিমেন্ট | ফাংশন | ব্রেকারের সাথে সম্পর্ক |
|---|---|---|
| বর্তমান ট্রান্সফরমার | বর্তমান পরিমাপ | সুরক্ষা এবং মিটারিং ইনপুট প্রদান করে |
| ভোল্টেজ ট্রান্সফরমার | ভোল্টেজ পরিমাপ করে | সুরক্ষা এবং নিয়ন্ত্রণের জন্য ভোল্টেজ তথ্য প্রদান করে |
| সুরক্ষা রিলে | বৈদ্যুতিক অবস্থার মূল্যায়ন করে | ট্রিপ বা অনুমতিমূলক আদেশ জারি করে |
| ট্রিপ কয়েল | বৈদ্যুতিক কমান্ডকে যান্ত্রিক কর্মে রূপান্তরিত করে | ব্রেকার খোলার সূচনা করে |
| নিয়ন্ত্রণ ব্যবস্থা | সুইচিং এবং স্ট্যাটাস তত্ত্বাবধান করে | স্থানীয়, দূরবর্তী, এবং ইন্টারলকড অপারেশন পরিচালনা করে |
ইন্টারলকিং
ইন্টারলকিং একটি গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য। যান্ত্রিক বা বৈদ্যুতিক ইন্টারলকগুলি নির্বাচিত ক্রিয়াগুলি প্রতিরোধ করতে পারে যখন সরঞ্জামগুলি অনুপযুক্ত অবস্থায় থাকে।
উদাহরণস্বরূপ, একটি প্রত্যাহারযোগ্য ব্রেকারকে এটি বন্ধ থাকা অবস্থায় অবস্থানের মধ্যে সরানোর অনুমতি দেওয়া হতে পারে না। সিস্টেম আর্কিটেকচারের উপর নির্ভর করে প্রাথমিক সার্কিটটি সক্রিয় হওয়ার সময় একটি আর্থিং সুইচকে কাজ করা থেকে বিরত রাখা যেতে পারে।
দূরবর্তী পর্যবেক্ষণ
আধুনিক বৈদ্যুতিক ইনস্টলেশনগুলি ব্রেকার অবস্থান, ট্রিপ স্ট্যাটাস, মেকানিজম অবস্থা এবং অন্যান্য পরামিতিগুলি নিরীক্ষণের জন্য ক্রমবর্ধমানভাবে ডিজিটাল যোগাযোগ ব্যবহার করে।
দূরবর্তী তথ্য অপারেশনাল সচেতনতা উন্নত করতে পারে, কিন্তু ডিজিটাল পর্যবেক্ষণ সঠিক স্থানীয় নিরাপত্তা পদ্ধতি প্রতিস্থাপন করে না। রক্ষণাবেক্ষণ দলগুলির এখনও সংজ্ঞায়িত বিচ্ছিন্নতা, যাচাইকরণ, গ্রাউন্ডিং এবং কাজের অনুশীলন প্রয়োজন।
কোন অ্যাপ্লিকেশন এই সুইচিং প্রযুক্তি ব্যবহার করে?
ভ্যাকুয়াম বাধা প্রযুক্তি অনেক মাঝারি-ভোল্টেজ অ্যাপ্লিকেশন জুড়ে ব্যবহার করা হয় কারণ এর কমপ্যাক্ট ফর্ম এবং সিল করা বাধা বিস্তৃত ডিস্ট্রিবিউশন আর্কিটেকচারের জন্য উপযুক্ত।
ফিডার সুইচিং, ট্রান্সফরমার সংযোগ, বাস বিভাগ এবং ইউটিলিটি নেটওয়ার্কের মধ্যে বিতরণ সুরক্ষার জন্য ব্যবহৃত হয়।
মোটর, ট্রান্সফরমার, প্রক্রিয়া সরঞ্জাম, এবং অভ্যন্তরীণ বিতরণ ব্যবস্থা পরিবেশনকারী মাঝারি-ভোল্টেজ ফিডারগুলির জন্য ব্যবহৃত হয়।
সৌর এবং বায়ু ইনস্টলেশনের মধ্যে সংগ্রহের সিস্টেম, ট্রান্সফরমার সংযোগ, ফিডার সুরক্ষা এবং নিয়ন্ত্রিত সুইচিং সমর্থন করে।
মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে প্রয়োগ করা যেতে পারে যেখানে সরঞ্জামগুলি শিল্প পরিবেশের চাহিদা অনুযায়ী কাজ করতে হবে।
বড় বিল্ডিং এবং ক্যাম্পাসে ব্যবহৃত হয় যা মাঝারি-ভোল্টেজ বৈদ্যুতিক সরবরাহ পায় এবং ট্রান্সফরমার এবং ফিডারের মাধ্যমে বিদ্যুৎ বিতরণ করে।
রেল, ট্রানজিট, বিমানবন্দর এবং অন্যান্য অবকাঠামোর জন্য বৈদ্যুতিক বিতরণকে সমর্থন করতে পারে যার জন্য নিয়ন্ত্রিত মাঝারি-ভোল্টেজ স্যুইচিং প্রয়োজন।
ইউটিলিটি বিতরণ
ইউটিলিটি নেটওয়ার্কগুলি ফিডারগুলি পরিচালনা করতে এবং বিতরণ সার্কিটগুলিকে বিভাগীয় করার জন্য মাঝারি-ভোল্টেজ ব্রেকার ব্যবহার করে। যখন নেটওয়ার্ক টপোলজি এবং সুরক্ষা সমন্বয়ের অনুমতি দেয় তখন একটি ব্রেকার একটি ত্রুটিযুক্ত ফিডারকে বিচ্ছিন্ন করতে পারে যখন নেটওয়ার্কের অন্যান্য অংশগুলিকে সক্রিয় থাকতে দেয়।
আউটডোর পোল-মাউন্ট করা কনফিগারেশনগুলি ওভারহেড ডিস্ট্রিবিউশন সিস্টেমে উপযোগী হতে পারে, যখন ইনডোর সুইচগিয়ার ব্রেকারগুলি প্রায়শই সাবস্টেশন এবং কমপ্যাক্ট ডিস্ট্রিবিউশন অ্যাসেম্বলিতে একত্রিত হয়।
শিল্প বিতরণ
শিল্প কারখানায় একাধিক মাঝারি-ভোল্টেজ মোটর, ট্রান্সফরমার, প্রক্রিয়া লাইন এবং বড় বৈদ্যুতিক লোড থাকতে পারে। নির্বাচনী সুরক্ষা বিশেষভাবে গুরুত্বপূর্ণ কারণ একটি বৃহত্তর বিতরণ বিভাগের অপ্রয়োজনীয় ট্রিপিং বেশ কয়েকটি ডাউনস্ট্রিম সার্কিটকে প্রভাবিত করতে পারে।
ব্রেকারকে তাই একটি সুরক্ষা প্রকল্পের সাথে কাজ করতে হবে যা উদ্ভিদের বৈদ্যুতিক স্থাপত্যকে প্রতিফলিত করে।
ট্রান্সফরমার সুরক্ষা
মিডিয়াম-ভোল্টেজ ব্রেকারগুলি নেটওয়ার্ক ডিজাইনের উপর নির্ভর করে ট্রান্সফরমারের প্রাথমিক বা মাধ্যমিক দিকে ব্যবহার করা যেতে পারে। সুরক্ষা ব্যবস্থা ওভারকারেন্ট, আর্থ-ফল্ট, তাপমাত্রা এবং অন্যান্য ট্রান্সফরমার-নির্দিষ্ট ফাংশন অন্তর্ভুক্ত করতে পারে।
মোটর স্যুইচিং
বড় মোটরগুলির জন্য মাঝারি-ভোল্টেজ স্যুইচিং এবং সুরক্ষা প্রয়োজন হতে পারে। মোটর অ্যাপ্লিকেশনগুলি তাদের নিজস্ব চ্যালেঞ্জগুলি উপস্থাপন করে কারণ প্রারম্ভিক স্রোতগুলি স্বাভাবিক অপারেটিং কারেন্টের চেয়ে উল্লেখযোগ্যভাবে বেশি হতে পারে।
ব্রেকার এবং সুরক্ষা রিলে তাই মোটরের শুরুর বৈশিষ্ট্য এবং সুরক্ষা প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা আবশ্যক।
নবায়নযোগ্য-শক্তি সিস্টেম
সৌর এবং বায়ু প্রকল্পে প্রায়ই একাধিক সংগ্রহ ফিডার এবং ট্রান্সফরমার ইন্টারফেস থাকে। মাঝারি-ভোল্টেজ ব্রেকারগুলি সংগ্রহের নেটওয়ার্কের অংশগুলিকে সংযোগ এবং বিচ্ছিন্ন করতে এবং প্রজন্মের সরঞ্জামগুলির সাথে সুরক্ষা সমন্বয় করতে ব্যবহার করা যেতে পারে।
সমালোচনামূলক অবকাঠামো
হাসপাতাল, ডেটা সেন্টার, বিমানবন্দর, জল চিকিত্সা সুবিধা এবং যোগাযোগ অবকাঠামোর জন্য অত্যন্ত সমন্বিত মাঝারি-ভোল্টেজ বিতরণ ব্যবস্থার প্রয়োজন হতে পারে। এই পরিবেশে ব্রেকার নির্বাচন অপ্রয়োজনীয়তা, সুরক্ষা নির্বাচন, রক্ষণাবেক্ষণ পদ্ধতি এবং অপারেশনাল ধারাবাহিকতার সাথে ঘনিষ্ঠভাবে যুক্ত।
এই সমস্ত অ্যাপ্লিকেশন জুড়ে, ব্রেকার একটি বৃহত্তর বৈদ্যুতিক আর্কিটেকচারের অংশ। অ্যাপ্লিকেশন সঠিক ভোল্টেজ, বর্তমান, ফল্ট রেটিং, সুরক্ষা স্কিম, নিয়ন্ত্রণ ব্যবস্থা, পরিবেশগত নকশা, এবং রক্ষণাবেক্ষণ কৌশল নির্ধারণ করে।
কোন সাধারণ নির্বাচন এবং ইনস্টলেশন ভুলগুলি এড়ানো উচিত?
অনেক ব্রেকার সমস্যা অসম্পূর্ণ স্পেসিফিকেশন বা ইনস্টলেশন অনুমান থেকে ফিরে পাওয়া যেতে পারে। সবচেয়ে গুরুত্বপূর্ণ ত্রুটি ঘটে যখন ইঞ্জিনিয়াররা ব্রেকারকে সম্পূর্ণ সুরক্ষা এবং বিতরণ ব্যবস্থার অংশের পরিবর্তে একটি বিচ্ছিন্ন উপাদান হিসাবে বিবেচনা করে।
- শুধুমাত্র ভোল্টেজ দ্বারা নির্বাচন করা:রেট করা বর্তমান, ফল্ট ক্ষমতা, নিরোধক, অপারেটিং মেকানিজম, এবং পরিবেশও মিলতে হবে।
- শর্ট-সার্কিট গণনা উপেক্ষা করা:ব্রেকার রেটিং চূড়ান্ত হওয়ার আগে উপলব্ধ ফল্ট কারেন্ট স্থাপন করা উচিত।
- সুরক্ষা সমন্বয় উপেক্ষা করা:রিলে সেটিংস এবং ব্রেকার পারফরম্যান্স অবশ্যই পছন্দসই নির্বাচনকে সমর্থন করবে।
- তারের স্থানকে অবমূল্যায়ন করা:তারের সমাপ্তি এবং নমন রেডিআই ব্যবহারিক সুইচগিয়ার বিন্যাসকে প্রভাবিত করতে পারে।
- নজরদারি নিয়ন্ত্রণ ভোল্টেজ:ট্রিপ এবং ক্লোজ সার্কিটগুলি উপযুক্ত সহায়ক শক্তি প্রয়োজন।
- ইন্টারলক উপেক্ষা করা:অপারেটিং সিকোয়েন্সগুলি সম্পূর্ণ সুইচগিয়ার আর্কিটেকচারের বিরুদ্ধে পরীক্ষা করা উচিত।
- রক্ষণাবেক্ষণ পরিকল্পনা এড়িয়ে যাওয়া:মেকানিজম, টার্মিনাল, কন্ট্রোল সার্কিট এবং আশেপাশের সুইচগিয়ার এখনও পরিদর্শন প্রয়োজন।
- অসম্পূর্ণ ডকুমেন্টেশন ব্যবহার করে:অঙ্কন, তারের ডায়াগ্রাম, নেমপ্লেট ডেটা এবং পরীক্ষার রেকর্ড একই কনফিগারেশন বর্ণনা করা উচিত।
"সর্বোচ্চ রেটিং সবসময় ভাল" সমস্যা
একটি উচ্চ রেটিং স্বয়ংক্রিয়ভাবে সঠিক ইঞ্জিনিয়ারিং পছন্দ নয়। ব্রেকারকে এখনও শারীরিক সুইচগিয়ার, তারের ব্যবস্থা, সুরক্ষা ব্যবস্থা, নিয়ন্ত্রণ ভোল্টেজ এবং ইনস্টলেশন পরিবেশের সাথে ফিট করতে হবে।
নির্বাচন গণনা করা প্রয়োজনীয়তা এবং প্রযোজ্য নকশা মার্জিনের উপর ভিত্তি করে হওয়া উচিত।
"ভ্যাকুয়াম মানে রক্ষণাবেক্ষণ-মুক্ত" সমস্যা
ভ্যাকুয়াম ইন্টারপ্টারটি সিল করা হয়েছে, তবে ব্রেকারটিতে যান্ত্রিক এবং বৈদ্যুতিক উপাদান রয়েছে যা পরিধানের অভিজ্ঞতা নিতে পারে। স্প্রিংস, বিয়ারিংস, লিঙ্কেজ, অক্জিলিয়ারী সুইচ, ট্রিপ সার্কিট, টার্মিনাল এবং কন্ট্রোল কানেক্টর সবই প্রাসঙ্গিক রক্ষণাবেক্ষণ পয়েন্ট।
"সব জায়গায় একই ব্রেকার" সমস্যা
একটি পরিষ্কার অন্দর শিল্প কক্ষ এবং একটি উপকূলীয় বহিরঙ্গন সাবস্টেশন খুব ভিন্ন পরিবেশের প্রতিনিধিত্ব করে। একই ভৌত নির্মাণ স্বয়ংক্রিয়ভাবে উভয়ের জন্য উপযুক্ত বলে ধরে নেওয়া উচিত নয়।
"পরে ইনস্টলেশন" সমস্যা
সুইচগিয়ার ডিজাইনের সময় ব্রেকার মাউন্ট করা, তারের সমাপ্তি, কন্ট্রোল ওয়্যারিং, ইন্টারলক এবং ঘেরের মাত্রা বিবেচনা করা প্রয়োজন। উত্পাদনের পরে এই বিবরণগুলি পুনরুদ্ধার করা কঠিন হতে পারে।
"নথি একবার" সমস্যা
একটি প্রকল্পের সময় করা পরিবর্তনগুলি একক-লাইন চিত্র, প্যানেল অঙ্কন, তারের স্কিম্যাটিকস, সুরক্ষা সেটিংস, উপকরণের বিল এবং কমিশনিং নথিতে ধারাবাহিকভাবে প্রতিফলিত হওয়া উচিত।
কিভাবে পরীক্ষা এবং মান মূল্যায়ন করা উচিত?
মাঝারি-ভোল্টেজ সার্কিট ব্রেকারগুলি নিরাপত্তা-সমালোচনামূলক বৈদ্যুতিক ডিভাইস, তাই তাদের কার্যকারিতা নিশ্চিত করতে পরীক্ষা একটি কেন্দ্রীয় ভূমিকা পালন করে।
IEC 62271 হল উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার কভার করার মানগুলির একটি গুরুত্বপূর্ণ পরিবার। বিভিন্ন অংশ বিভিন্ন সরঞ্জাম প্রকার এবং পরীক্ষার প্রয়োজনীয়তা সম্বোধন করে।
রুটিন পরীক্ষা
প্রতিটি উত্পাদন ইউনিট প্রযোজ্য ডিজাইনের প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ কিনা তা নিশ্চিত করার জন্য প্রস্তুতকৃত সরঞ্জামগুলিতে নিয়মিত পরীক্ষা করা হয়।
সঠিক পরীক্ষার প্রোগ্রামটি ব্রেকার ডিজাইনের উপর নির্ভর করে, তবে বৈদ্যুতিক, যান্ত্রিক, নিয়ন্ত্রণ এবং নিরোধক-সম্পর্কিত পরীক্ষাগুলি অন্তর্ভুক্ত করতে পারে।
টাইপ টেস্টিং
টাইপ টেস্টগুলি নির্দিষ্ট পরীক্ষার শর্তে একটি নির্দিষ্ট ডিজাইনের কার্যকারিতা যাচাই করে। তারা তাপমাত্রা বৃদ্ধি, অস্তরক কর্মক্ষমতা, শর্ট-সার্কিট বাধা, যান্ত্রিক সহনশীলতা, অভ্যন্তরীণ চাপ আচরণ, এবং অন্যান্য বৈশিষ্ট্যগুলি যেখানে প্রযোজ্য সেখানে সম্বোধন করতে পারে।
অস্তরক পরীক্ষা
অস্তরক পরীক্ষা নিরোধক সিস্টেম নির্দিষ্ট ভোল্টেজ চাপ সহ্য করতে পারে কিনা তা মূল্যায়ন করে। এটি প্রযোজ্য প্রয়োজনীয়তার উপর নির্ভর করে পাওয়ার-ফ্রিকোয়েন্সি সহ্য করা এবং আবেগ-সম্পর্কিত পরীক্ষাগুলি জড়িত করতে পারে।
যান্ত্রিক সহনশীলতা পরীক্ষা
যান্ত্রিক সহনশীলতা পরীক্ষাগুলি মূল্যায়ন করে যে অপারেটিং প্রক্রিয়াটি অগ্রহণযোগ্য অবনতি ছাড়াই প্রয়োজনীয় সংখ্যক সুইচিং অপারেশনগুলি সম্পূর্ণ করতে পারে কিনা।
শর্ট সার্কিট পরীক্ষা
শর্ট-সার্কিট টাইপ পরীক্ষাগুলি সংজ্ঞায়িত ফল্ট-কারেন্ট অবস্থাকে বাধা দেওয়ার ব্রেকারের ক্ষমতা মূল্যায়ন করতে পারে। এটি সম্পূর্ণ বাধা ব্যবস্থার সবচেয়ে উল্লেখযোগ্য প্রদর্শনগুলির মধ্যে একটি।
তাপমাত্রা বৃদ্ধি পরীক্ষা
তাপমাত্রা বৃদ্ধি পরীক্ষা সংজ্ঞায়িত বর্তমান অবস্থার অধীনে বর্তমান-বহনকারী উপাদানগুলির তাপীয় আচরণ পরীক্ষা করে। যোগাযোগের প্রতিরোধ, কন্ডাকটর জ্যামিতি, টার্মিনাল এবং ঘের নকশা সবই ফলাফলে অবদান রাখে।
| পরীক্ষা বিভাগ | মূল উদ্দেশ্য | সাধারণ প্রমাণ |
|---|---|---|
| রুটিন পরীক্ষা | প্রতিটি উত্পাদিত ইউনিট যাচাই করুন | রুটিন পরিদর্শন এবং পরীক্ষার রেকর্ড |
| টাইপ টেস্ট | সংজ্ঞায়িত অবস্থার অধীনে নকশা যাচাই | টাইপ-টেস্ট রিপোর্ট বা সার্টিফিকেট |
| অস্তরক পরীক্ষা | নিরোধক সহ্য যাচাই করুন | বৈদ্যুতিক পরীক্ষার রেকর্ড |
| যান্ত্রিক সহনশীলতা | সুইচিং প্রক্রিয়ার স্থায়িত্ব যাচাই করুন | সহনশীলতা পরীক্ষার ডকুমেন্টেশন |
| শর্ট সার্কিট পরীক্ষা | ত্রুটি বাধা ক্ষমতা যাচাই করুন | প্রযোজ্য টাইপ-টেস্ট ডকুমেন্টেশন |
| তাপমাত্রা বৃদ্ধি | ক্রমাগত-বর্তমান তাপীয় আচরণের মূল্যায়ন করুন | তাপ কর্মক্ষমতা পরীক্ষার রেকর্ড |
পরীক্ষার সুযোগ গুরুত্বপূর্ণ
একটি পরীক্ষা শংসাপত্র প্রসঙ্গে পর্যালোচনা করা উচিত. পরীক্ষিত ভোল্টেজ, কারেন্ট, ব্রেকার নির্মাণ, মেকানিজম, ইনসুলেশন সিস্টেম এবং আনুষাঙ্গিকগুলি সরবরাহ করা কনফিগারেশনের সাথে মিলিত হওয়া উচিত।
একটি পণ্য কনফিগারেশনের সাথে যুক্ত একটি শংসাপত্র স্বয়ংক্রিয়ভাবে পণ্য পরিবারের প্রতিটি বৈচিত্র কভার করার জন্য অনুমান করা উচিত নয়।
কারখানা পরিদর্শন
কোয়ালিটি প্রোগ্রামের মধ্যে ডাইমেনশনাল চেক, ভ্যাকুয়াম ইন্টিগ্রিটি ভেরিফিকেশন, কনট্যাক্ট রেজিস্ট্যান্স পরিমাপ, মেকানিক্যাল টাইমিং চেক, কন্ট্রোল-সার্কিট ভেরিফিকেশন এবং ভিজ্যুয়াল পরিদর্শন অন্তর্ভুক্ত থাকতে পারে।
সাইট কমিশনিং
ইনস্টলেশনের পরে, ব্রেকার এবং সুইচগিয়ার সমাবেশ প্রকল্পের পদ্ধতি অনুযায়ী চালু করা প্রয়োজন। এর মধ্যে অন্তরণ পরীক্ষা, যোগাযোগ প্রতিরোধের পরিমাপ, যান্ত্রিক অপারেশন চেক, সুরক্ষা রিলে পরীক্ষা, নিয়ন্ত্রণ-সার্কিট চেক, ইন্টারলক যাচাইকরণ এবং কার্যকরী পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।
একটি পেশাদার প্রযুক্তিগত স্পেসিফিকেশন কি অন্তর্ভুক্ত করা উচিত?
একটি পেশাদার স্পেসিফিকেশন প্রকৌশলী এবং ক্রয়কারী দলগুলিকে সরঞ্জামগুলি উত্পাদন বা ইনস্টলেশনে পৌঁছানোর আগে সঠিক ব্রেকার নির্বাচন করার জন্য যথেষ্ট তথ্য দিতে হবে।
| স্পেসিফিকেশন এলাকা | সংজ্ঞায়িত করার জন্য তথ্য | কেন এটা ব্যাপার |
|---|---|---|
| রেটেড ভোল্টেজ | সিস্টেম ভোল্টেজ এবং সরঞ্জাম রেটিং | বৈদ্যুতিক এবং নিরোধক প্রয়োজনীয়তা সংজ্ঞায়িত করে |
| রেট করা বর্তমান | ক্রমাগত বর্তমান ক্ষমতা | তাপ এবং পরিবাহী প্রয়োজনীয়তা সংজ্ঞায়িত করে |
| ফ্রিকোয়েন্সি | 50 Hz, 60 Hz, বা নির্দিষ্ট সিস্টেম ফ্রিকোয়েন্সি | বৈদ্যুতিক নেটওয়ার্কের সাথে সামঞ্জস্যতা নিশ্চিত করে |
| ব্রেকিং ক্ষমতা | প্রয়োজনীয় শর্ট সার্কিট বাধা রেটিং | ফল্ট লেভেলের জন্য উপযুক্ততা নির্ধারণ করে |
| সহ্য করার ক্ষমতা | স্বল্প-সময় এবং সর্বোচ্চ প্রয়োজন সহ্য করে | স্ট্রাকচারাল এবং থার্মাল ফল্ট কর্মক্ষমতা সমর্থন করে |
| নিরোধক | অন্তরণ স্তর এবং নির্মাণ | অস্তরক উপযুক্ততা নিশ্চিত করে |
| অপারেটিং মেকানিজম | বসন্ত, ইলেক্ট্রোম্যাগনেটিক, বা সংজ্ঞায়িত বিকল্প | নিয়ন্ত্রণ এবং যান্ত্রিক আচরণ নির্ধারণ করে |
| ভোল্টেজ নিয়ন্ত্রণ করুন | ট্রিপ, ক্লোজ, মোটর এবং অক্জিলিয়ারী সার্কিট ভোল্টেজ | নিয়ন্ত্রণ ব্যবস্থার সাথে সামঞ্জস্যতা নিশ্চিত করে |
| মাউন্ট ব্যবস্থা | স্থির, প্রত্যাহারযোগ্য, পোল-মাউন্ট করা, বা অন্যান্য ব্যবস্থা | শারীরিক সামঞ্জস্য নিশ্চিত করে |
| পরিবেশ | ইনডোর, আউটডোর, তাপমাত্রা, উচ্চতা, দূষণ | সাইটের অবস্থার সাথে পণ্য মেলে |
একক লাইন ডায়াগ্রাম দিয়ে শুরু করুন
একক-লাইন চিত্রটি সংজ্ঞায়িত করে যে ব্রেকারটি বৈদ্যুতিক নেটওয়ার্কে কোথায় বসে। এটি ইনকামিং এবং আউটগোয়িং ফিডার, ট্রান্সফরমার, মোটর, জেনারেটর, বাসবার, সুরক্ষা অঞ্চল এবং অন্যান্য প্রধান উপাদানগুলি দেখায়।
এই বৈদ্যুতিক প্রসঙ্গ থেকে ব্রেকার স্পেসিফিকেশন তৈরি করা উচিত।
ব্রেকার অবস্থান সংজ্ঞায়িত করুন
স্পেসিফিকেশনে ব্রেকার স্থির বা প্রত্যাহারযোগ্য কিনা তা উল্লেখ করা উচিত এবং প্রাসঙ্গিক অবস্থান এবং ইন্টারলকিং প্রয়োজনীয়তা বর্ণনা করা উচিত।
প্রাথমিক সংযোগের সংজ্ঞা দাও
সংযোগ জ্যামিতি সুইচগিয়ার ইন্টিগ্রেশনের জন্য বিশেষভাবে গুরুত্বপূর্ণ। বাসবার ব্যবধান, তারের সমাপ্তি, টার্মিনাল অভিযোজন, এবং ফেজ বিন্যাস প্যানেলের নকশার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
অক্জিলিয়ারী ফাংশন সংজ্ঞায়িত করুন
সহায়ক পরিচিতি, ট্রিপ কয়েল, ক্লোজিং কয়েল, আন্ডারভোল্টেজ রিলিজ, মোটর অপারেটর, যান্ত্রিক সূচক এবং রিমোট-কন্ট্রোল ইন্টারফেস যেখানে প্রযোজ্য সেখানে স্পষ্টভাবে তালিকাভুক্ত করা উচিত।
সুরক্ষা প্রয়োজনীয়তা সংজ্ঞায়িত করুন
সুরক্ষা স্পেসিফিকেশন প্রয়োজনীয় রিলে ফাংশন, সিটি অনুপাত, ভোল্টেজ ইনপুট যেখানে প্রযোজ্য, ট্রিপ লজিক, ইন্টারলক এবং যোগাযোগ ইন্টারফেস সনাক্ত করা উচিত।
পরিবেশগত প্রয়োজনীয়তা সংজ্ঞায়িত করুন
ব্রেকারটি বাড়ির ভিতরে বা বাইরে কাজ করবে কিনা এবং প্রযোজ্য ক্ষেত্রে প্রাসঙ্গিক তাপমাত্রা, উচ্চতা, আর্দ্রতা, দূষণ, ভূমিকম্প এবং ক্ষয় সংক্রান্ত তথ্য সরবরাহ করবে কিনা তা প্রকল্পটিকে সনাক্ত করা উচিত।
পরীক্ষার প্রয়োজনীয়তা সংজ্ঞায়িত করুন
প্রযুক্তিগত নথিতে প্রযোজ্য মান, রুটিন পরীক্ষা, টাইপ-টেস্টের প্রত্যাশা, পরিদর্শনের প্রয়োজনীয়তা এবং কমিশনিং পদ্ধতি চিহ্নিত করা উচিত।
- বৈদ্যুতিক ব্যবস্থার সংজ্ঞা দাও:ভোল্টেজ, ফ্রিকোয়েন্সি, নেটওয়ার্ক কনফিগারেশন এবং গ্রাউন্ডিং ব্যবস্থা স্থাপন করুন।
- সিস্টেম ত্রুটি শর্ত গণনা:ব্রেকার অবস্থানে উপলব্ধ শর্ট-সার্কিট কারেন্ট নির্ধারণ করুন।
- ক্রমাগত লোড সংজ্ঞায়িত করুন:রেট করা বর্তমান এবং প্রত্যাশিত অপারেটিং শর্তাবলী স্থাপন করুন।
- বাধা আর্কিটেকচার চয়ন করুন:ভ্যাকুয়াম প্রযুক্তি এবং উপযুক্ত ব্রেকার কনফিগারেশন নিশ্চিত করুন।
- অপারেটিং প্রক্রিয়া সংজ্ঞায়িত করুন:প্রয়োজনীয় স্প্রিং বা ইলেক্ট্রোম্যাগনেটিক বিন্যাস এবং অপারেটিং সিকোয়েন্স উল্লেখ করুন।
- সুরক্ষা সংজ্ঞায়িত করুন:CT, ভোল্টেজ ইনপুট, রিলে, ট্রিপ সার্কিট এবং ইন্টারলক সমন্বয় করুন।
- শারীরিক ইনস্টলেশন সংজ্ঞায়িত করুন:স্থির বা প্রত্যাহারযোগ্য নির্মাণ, টার্মিনাল, মাত্রা এবং তারের ইন্টারফেস নিশ্চিত করুন।
- সাইটের শর্ত পর্যালোচনা করুন:তাপমাত্রা, আর্দ্রতা, উচ্চতা, দূষণ, ক্ষয় এবং পরিবেশগত এক্সপোজার নিশ্চিত করুন।
- পরীক্ষা সংজ্ঞায়িত করুন:প্রযোজ্য রুটিন, প্রকার, কারখানা, সাইট এবং কমিশনিং পরীক্ষা নিশ্চিত করুন।
- নিয়ন্ত্রণ ডকুমেন্টেশন:সমস্ত অঙ্কন, সেটিংস, স্পেসিফিকেশন এবং শংসাপত্র একই চূড়ান্ত কনফিগারেশন বর্ণনা করে তা নিশ্চিত করুন।
অনুমোদনের আগে ক্রেতাদের কি অনুরোধ করা উচিত?
- সাধারণ বিন্যাস অঙ্কন:সামগ্রিক মাত্রা, মাউন্টিং, টার্মিনাল অবস্থান এবং পরিষেবা ছাড়পত্র নিশ্চিত করুন।
- বৈদ্যুতিক পরিকল্পিত:ট্রিপ, ক্লোজ, অক্জিলিয়ারী, ইন্টারলক এবং কন্ট্রোল সার্কিট নিশ্চিত করুন।
- নেমপ্লেট ডেটা:ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি, বাধা দেওয়ার ক্ষমতা এবং প্রাসঙ্গিক রেটযুক্ত বৈশিষ্ট্যগুলি যাচাই করুন।
- সুরক্ষা ইন্টারফেস:সিটি, ভিটি, রিলে, ট্রিপ এবং যোগাযোগ ইন্টারফেস যাচাই করুন।
- টেস্ট ডকুমেন্টেশন:সরবরাহকৃত ডিজাইনের জন্য প্রযোজ্য রুটিন এবং টাইপ-টেস্ট রেকর্ডের সুযোগ নিশ্চিত করুন।
- ইনস্টলেশন তথ্য:উত্তোলন, পরিবহন, সংযোগ, কমিশনিং এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করুন।
একটি বিশদ প্রযুক্তিগত স্পেসিফিকেশন ইঞ্জিনিয়ারিং, ক্রয়, উত্পাদন, কমিশনিং এবং রক্ষণাবেক্ষণ দলের মধ্যে অস্পষ্টতা হ্রাস করে। এটি অনুপস্থিত ইন্টারফেস তথ্যের কারণে সৃষ্ট দেরী-পর্যায়ের পরিবর্তনগুলি প্রতিরোধ করতে সহায়তা করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ভ্যাকুয়াম সার্কিট ব্রেকার এর প্রধান কাজ কি?
এটি মাঝারি-ভোল্টেজ বৈদ্যুতিক সার্কিটগুলিকে সংযোগ করে এবং সংযোগ বিচ্ছিন্ন করে এবং নির্দিষ্ট স্বাভাবিক এবং ফল্ট অবস্থার অধীনে কারেন্টকে বাধা দেয়। বিঘ্ন প্রক্রিয়া একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে ঘটে।
বৈদ্যুতিক চাপকে বাধা দিতে ভ্যাকুয়াম ব্যবহার করা হয় কেন?
ভ্যাকুয়াম একটি নিয়ন্ত্রিত অস্তরক পরিবেশ প্রদান করে যেখানে আর্কের আচরণ বায়ু, তেল বা গ্যাসের বাধা থেকে আলাদা। যোগাযোগ বিচ্ছেদ এবং বর্তমান শূন্যের পরে, ভ্যাকুয়াম ইন্টারপ্টার তার পরিকল্পিত অবস্থার অধীনে দ্রুত অস্তরক শক্তি পুনরুদ্ধার করতে পারে।
ভ্যাকুয়াম ইন্টারপ্টার কি?
ভ্যাকুয়াম ইন্টারপ্টার হল একটি সিল করা চেম্বার যাতে স্থির এবং চলমান বৈদ্যুতিক যোগাযোগ এবং অভ্যন্তরীণ শিল্ডিং উপাদান থাকে। ব্রেকার খোলে এটি প্রকৃত বর্তমান বাধা সঞ্চালন করে।
একটি সার্কিট ব্রেকার এবং একটি contactor মধ্যে পার্থক্য কি?
একটি সার্কিট ব্রেকার ডিজাইন করা হয়েছে তার রেট করা ক্ষমতার মধ্যে ফল্ট স্রোতকে বাধা দেওয়ার জন্য এবং সুরক্ষা ফাংশন প্রদান করার জন্য। একটি কন্টাক্টর সাধারণত সংজ্ঞায়িত অপারেটিং অবস্থার অধীনে লোডের ঘন ঘন স্যুইচিংয়ের জন্য ডিজাইন করা হয় এবং সাধারণত সার্কিট ব্রেকার হিসাবে একই ফল্ট-ক্লিয়ারিং ভূমিকা পালন করার উদ্দেশ্যে নয়।
ভ্যাকুয়াম বিঘ্ন প্রযুক্তি কি ভোল্টেজের মাত্রা পরিবেশন করতে পারে?
ভ্যাকুয়াম বাধা ব্যাপকভাবে মাঝারি-ভোল্টেজ সরঞ্জাম ব্যবহৃত হয়. 10 kV, 12 kV, 24 kV, 36 kV, 40.5 kV, এবং অন্যান্য সংজ্ঞায়িত রেটিং প্রস্তুতকারকের ডিজাইন এবং প্রযোজ্য মানের উপর নির্ভর করে নির্দিষ্ট পণ্যগুলি ভোল্টেজ ক্লাসের জন্য ডিজাইন করা যেতে পারে।
কেন শর্ট সার্কিট ব্রেকিং ক্ষমতা গুরুত্বপূর্ণ?
একটি ফল্ট খুব উচ্চ কারেন্ট তৈরি করতে পারে। ব্রেকার অবশ্যই অগ্রহণযোগ্য ব্যর্থতা ছাড়াই সিস্টেম ভোল্টেজে নির্দিষ্ট ফল্ট কারেন্টকে বাধা দিতে সক্ষম হবে। প্রয়োজনীয় রেটিং প্রকৃত নেটওয়ার্ক শর্ট-সার্কিট গণনার উপর ভিত্তি করে হওয়া উচিত।
অপারেটিং মেকানিজমের ভূমিকা কী?
অপারেটিং প্রক্রিয়া যোগাযোগগুলি খুলতে এবং বন্ধ করার জন্য প্রয়োজনীয় যান্ত্রিক আন্দোলন সরবরাহ করে। এটি যোগাযোগের ভ্রমণ, গতি, বল এবং সময় নিয়ন্ত্রণ করে এবং তাই বাধা এবং বন্ধ কর্মক্ষমতার উপর সরাসরি প্রভাব ফেলে।
বসন্ত প্রক্রিয়া সাধারণত ব্যবহৃত হয়?
হ্যাঁ। স্প্রিং-চালিত মেকানিজমগুলি মাঝারি-ভোল্টেজ ব্রেকারগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা যান্ত্রিক শক্তি সঞ্চয় করে এবং যখন আদেশ দেওয়া হয় তখন খোলার বা বন্ধ করার অপারেশন সম্পাদন করতে এটি ছেড়ে দেয়।
ইলেক্ট্রোম্যাগনেটিক মেকানিজমও কি ব্যবহার করা যায়?
হ্যাঁ। কিছু ব্রেকার ডিজাইন ইলেক্ট্রোম্যাগনেটিক অপারেটিং মেকানিজম ব্যবহার করে। পছন্দ ব্রেকার আর্কিটেকচার, নিয়ন্ত্রণের প্রয়োজনীয়তা, অপারেটিং সিকোয়েন্স এবং প্রকল্পের স্পেসিফিকেশনের উপর নির্ভর করে।
ভ্যাকুয়াম ব্রেকার কি রক্ষণাবেক্ষণ-মুক্ত?
না। ভ্যাকুয়াম ইন্টারপ্টারটি সিল করা হয়েছে, যা বাধাদানকারী চেম্বারের অভ্যন্তরে রক্ষণাবেক্ষণকে সীমিত করে, কিন্তু সম্পূর্ণ ব্রেকারে এখনও যান্ত্রিক প্রক্রিয়া, টার্মিনাল, সহায়ক পরিচিতি, নিয়ন্ত্রণ সার্কিট, নিরোধক কাঠামো এবং অন্যান্য উপাদান রয়েছে যার জন্য উপযুক্ত পরিদর্শন এবং পরিষেবা প্রয়োজন।
অপারেটিং মেকানিজমের কি রক্ষণাবেক্ষণ প্রয়োজন?
রক্ষণাবেক্ষণের মধ্যে যান্ত্রিক সংযোগ, স্প্রিংস, বিয়ারিং, ল্যাচ, ফাস্টেনার, সহায়ক সুইচ, নিয়ন্ত্রণ ওয়্যারিং এবং তৈলাক্তকরণ পয়েন্টের পরিদর্শন অন্তর্ভুক্ত থাকতে পারে যেখানে নির্দিষ্ট করা আছে। সঠিক পদ্ধতিটি প্রস্তুতকারকের রক্ষণাবেক্ষণ ডকুমেন্টেশন এবং সরঞ্জামের অপারেটিং দায়িত্ব অনুসরণ করা উচিত।
ইনডোর এবং আউটডোর ভ্যাকুয়াম ব্রেকারগুলির মধ্যে পার্থক্য কী?
অভ্যন্তরীণ পণ্যগুলি সাধারণত সুরক্ষিত সুইচগিয়ার বা বৈদ্যুতিক কক্ষে একত্রিত করা হয়, যখন বাইরের পণ্যগুলি বৃষ্টি, তাপমাত্রার পরিবর্তন, সূর্যালোক, দূষণ এবং অন্যান্য পরিবেশগত পরিস্থিতি সহ্য করার জন্য ডিজাইন করা হয়। বৈদ্যুতিক বাধা নীতি অনুরূপ হতে পারে, কিন্তু ঘের এবং নিরোধক প্রয়োজনীয়তা ভিন্ন।
একটি প্রত্যাহারযোগ্য ব্রেকার কি?
একটি প্রত্যাহারযোগ্য ব্রেকার সুইচগিয়ারে সংজ্ঞায়িত যান্ত্রিক অবস্থানের মধ্যে স্থানান্তর করতে পারে, যেমন সংযুক্ত, পরীক্ষা এবং বিচ্ছিন্ন অবস্থান, সরঞ্জামের নকশা অনুসারে। সংজ্ঞায়িত ইন্টারলকিং ফাংশন সংরক্ষণ করার সময় এই ব্যবস্থা রক্ষণাবেক্ষণ এবং পরীক্ষার পদ্ধতি সমর্থন করতে পারে।
কিভাবে ব্রেকার একটি সুরক্ষা রিলে সঙ্গে কাজ করে?
রিলে বর্তমান ট্রান্সফরমার এবং যেখানে প্রযোজ্য, ভোল্টেজ ট্রান্সফরমার থেকে বৈদ্যুতিক পরিমাপ গ্রহণ করে। যখন রিলে একটি সংজ্ঞায়িত অস্বাভাবিক অবস্থা সনাক্ত করে, এটি ব্রেকারে একটি ট্রিপ সংকেত পাঠায়। ট্রিপ কয়েল তারপর পরিচিতি খুলতে প্রক্রিয়া সক্রিয় করে।
কেন বর্তমান ট্রান্সফরমার গুরুত্বপূর্ণ?
বর্তমান ট্রান্সফরমার সুরক্ষা এবং পরিমাপের জন্য স্কেল করা বর্তমান সংকেত প্রদান করে। তাদের অনুপাত, নির্ভুলতা, বোঝা এবং সংযোগ ব্যবস্থা সুরক্ষা রিলে এবং সামগ্রিক বৈদ্যুতিক সিস্টেমের সাথে সমন্বয় করা প্রয়োজন।
কেন ভোল্টেজ ট্রান্সফরমার মাঝে মাঝে ব্রেকার ব্যবহার করা হয়?
ভোল্টেজ ট্রান্সফরমার পরিমাপ, সুরক্ষা, সিঙ্ক্রোনাইজেশন এবং নিয়ন্ত্রণের জন্য স্কেল করা ভোল্টেজ সংকেত প্রদান করে। অ্যাপ্লিকেশনের উপর নির্ভর করে, সুরক্ষা রিলে একটি ত্রুটি বা অস্বাভাবিক অপারেটিং অবস্থা বিদ্যমান কিনা তা নির্ধারণ করতে বর্তমান তথ্যের সাথে ভোল্টেজ তথ্য ব্যবহার করতে পারে।
ইন্টারলকিং এর উদ্দেশ্য কি?
ইন্টারলকিং সংজ্ঞায়িত অনিরাপদ অপারেটিং সিকোয়েন্স প্রতিরোধ করতে সাহায্য করে। সুইচগিয়ার ডিজাইনের উপর নির্ভর করে, প্রয়োজনীয় শর্ত পূরণ না হওয়া পর্যন্ত এটি ব্রেকার চলাচল, আর্থিং-সুইচ অপারেশন, বা বন্ধ করার কাজগুলিকে সীমাবদ্ধ করতে পারে।
মাঝারি-ভোল্টেজ ব্রেকারগুলির সাথে সাধারণত কোন মানগুলি যুক্ত হয়?
IEC 62271 হল উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার কভার করার মানগুলির একটি গুরুত্বপূর্ণ পরিবার। প্রযোজ্য অংশ সরঞ্জাম প্রকার এবং নকশা উপর নির্ভর করে। জাতীয় এবং আঞ্চলিক প্রয়োজনীয়তাগুলিও প্রযোজ্য হতে পারে।
রুটিন টেস্টিং এবং টাইপ টেস্টিং এর মধ্যে পার্থক্য কি?
প্রাসঙ্গিক উত্পাদন প্রয়োজনীয়তাগুলির সাথে সামঞ্জস্যতা যাচাই করার জন্য উত্পাদিত ইউনিটগুলিতে নিয়মিত পরীক্ষা করা হয়। টাইপ টেস্টিং নির্দিষ্ট পরীক্ষার শর্তের অধীনে একটি ডিজাইনের কার্যকারিতা মূল্যায়ন করে এবং সাধারণত নকশা যাচাইকরণের অংশ হিসাবে সঞ্চালিত হয়।
একটি ব্রেকার নির্বাচন করার সময় কোন প্রযুক্তিগত তথ্য প্রদান করা উচিত?
গুরুত্বপূর্ণ তথ্যের মধ্যে রয়েছে সিস্টেম ভোল্টেজ, রেট করা বর্তমান, ফ্রিকোয়েন্সি, শর্ট-সার্কিট স্তর, নিরোধক প্রয়োজনীয়তা, ইনস্টলেশনের অবস্থান, স্থির বা প্রত্যাহারযোগ্য নির্মাণ, নিয়ন্ত্রণ ভোল্টেজ, সুরক্ষা ফাংশন, সহায়ক পরিচিতি, টার্মিনাল বিন্যাস, পরিবেশগত অবস্থা এবং প্রযোজ্য মান এবং পরীক্ষা।
ব্রেকার একটি নির্দিষ্ট সুইচগিয়ার ক্যাবিনেটের জন্য কাস্টমাইজ করা যেতে পারে?
পণ্য পরিবারের উপর নির্ভর করে, প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তার মধ্যে মাউন্টিং মাত্রা, টার্মিনাল বিন্যাস, নিয়ন্ত্রণ ভোল্টেজ, সহায়ক সার্কিট, প্রক্রিয়া কনফিগারেশন, সুরক্ষা ইন্টারফেস এবং অন্যান্য সংজ্ঞায়িত প্রযুক্তিগত পরামিতি অন্তর্ভুক্ত থাকতে পারে। কাস্টমাইজড কনফিগারেশন অনুমোদিত ইঞ্জিনিয়ারিং নথির মাধ্যমে নিয়ন্ত্রণ করা উচিত।
কোন শিল্প সাধারণত ভ্যাকুয়াম বাধা প্রযুক্তি ব্যবহার করে?
অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ইউটিলিটি ডিস্ট্রিবিউশন, সাবস্টেশন, শিল্প কারখানা, খনি, পুনর্নবীকরণযোগ্য-শক্তি সুবিধা, বাণিজ্যিক ভবন, পরিবহন অবকাঠামো, জল চিকিত্সা, এবং অন্যান্য মাঝারি-ভোল্টেজ বৈদ্যুতিক ইনস্টলেশন।
কেন ব্রেকার এবং সুইচগিয়ার একসাথে নির্দিষ্ট করা উচিত?
ব্রেকারকে যান্ত্রিক এবং বৈদ্যুতিকভাবে সুইচগিয়ার ফিট করতে হবে। বাসবার ইন্টারফেস, তারের সংযোগ, নিয়ন্ত্রণ সার্কিট, ইন্টারলক, সুরক্ষা ব্যবস্থা, পরিষেবা ছাড়পত্র এবং পরিবেশগত প্রয়োজনীয়তাগুলি সম্পূর্ণ প্যানেল কনফিগারেশনের উপর নির্ভর করে।
কিভাবে ভাল ব্রেকার নির্বাচন মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনকে শক্তিশালী করতে পারে?
মাঝারি-ভোল্টেজ স্যুইচিং সরঞ্জামগুলি একটি বৈদ্যুতিক নেটওয়ার্ক এবং অস্বাভাবিক পরিস্থিতি নিয়ন্ত্রণের জন্য দায়ী সুরক্ষা ব্যবস্থার মধ্যে অন্যতম প্রধান ইন্টারফেস। একটি ব্রেকারকে অবিচ্ছিন্ন লোড কারেন্ট বহন করতে হবে, নির্ভরযোগ্যভাবে কাজ করতে হবে, সংজ্ঞায়িত ফল্ট স্রোতকে বাধা দিতে হবে, বৈদ্যুতিক এবং যান্ত্রিক চাপ সহ্য করতে হবে এবং আশেপাশের নিয়ন্ত্রণ স্থাপত্যের সাথে সঠিকভাবে যোগাযোগ করতে হবে।
ভ্যাকুয়াম বাধা এই প্রয়োজনীয়তার অনেকগুলির জন্য একটি ব্যবহারিক ভিত্তি প্রদান করে। সিল করা ইন্টারপ্টার আর্ক বিলুপ্তির জন্য একটি নিয়ন্ত্রিত পরিবেশ তৈরি করে এবং কমপ্যাক্ট সুইচগিয়ার নির্মাণকে সমর্থন করতে পারে। যাইহোক, ভ্যাকুয়াম নিজেই সম্পূর্ণ পণ্যের শুধুমাত্র একটি উপাদান।
যোগাযোগ ব্যবস্থা, শিল্ডিং ব্যবস্থা, নিরোধক সমর্থন, অপারেটিং মেকানিজম, টার্মিনাল, কন্ট্রোল সার্কিট, অক্জিলিয়ারী কন্টাক্ট এবং ঘের সব একসাথে কাজ করতে হবে। যান্ত্রিক সামঞ্জস্য বিশেষভাবে গুরুত্বপূর্ণ কারণ খোলার এবং বন্ধের আন্দোলন সেই শর্তগুলি নির্ধারণ করে যার অধীনে ইন্টারপ্টার তার কার্য সম্পাদন করে।
বৈদ্যুতিক নির্বাচন সমানভাবে গুরুত্বপূর্ণ। রেটেড ভোল্টেজ এবং কারেন্ট প্রারম্ভিক বিন্দু প্রদান করে, কিন্তু শর্ট-সার্কিট কারেন্ট, ইনসুলেশন লেভেল, ফ্রিকোয়েন্সি, তাপমাত্রা বৃদ্ধি এবং পরিবেশগত অবস্থা নির্ধারণ করে যে একটি নির্দিষ্ট কনফিগারেশন প্রকৃত নেটওয়ার্কের সাথে খাপ খায় কিনা।
সুরক্ষা ব্যবস্থা আরেকটি স্তর যোগ করে। কারেন্ট ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, রিলে, ট্রিপ কয়েল, কন্ট্রোল পাওয়ার, কমিউনিকেশন ইন্টারফেস এবং ইন্টারলক এমন চেইন তৈরি করে যার মাধ্যমে বৈদ্যুতিক সিস্টেম একটি ত্রুটি সনাক্ত করে এবং এর প্রতিক্রিয়া জানায়।
আবেদনও গুরুত্বপূর্ণ। ইউটিলিটি সাবস্টেশন, শিল্প সুবিধা, পুনর্নবীকরণযোগ্য-শক্তি নেটওয়ার্ক, খনির সাইট, বাণিজ্যিক ভবন, পরিবহন অবকাঠামো, এবং গুরুত্বপূর্ণ সুবিধাগুলির অপরিহার্যভাবে একই বৈদ্যুতিক বা পরিবেশগত প্রয়োজনীয়তা নেই।
পরীক্ষা এবং ডকুমেন্টেশন চূড়ান্ত প্রযুক্তিগত ভিত্তি প্রদান করে। রুটিন পরীক্ষা, টাইপ পরীক্ষা, ডাইলেক্ট্রিক মূল্যায়ন, যান্ত্রিক সহনশীলতা পরীক্ষা, শর্ট-সার্কিট পরীক্ষা, তাপমাত্রা বৃদ্ধির মূল্যায়ন, ইনস্টলেশন চেক এবং কমিশনিং পদ্ধতিগুলি সবই চূড়ান্ত সরঞ্জাম কনফিগারেশনের সাথে সঙ্গতিপূর্ণ হওয়া উচিত।
একটি সঠিকভাবে নির্দিষ্টভ্যাকুয়াম সার্কিট ব্রেকারতাই এটি কেবল একটি সুইচিং উপাদান নয়। এটি একটি সমন্বিত মাঝারি-ভোল্টেজ সুরক্ষা আর্কিটেকচারের অংশ যা বৈদ্যুতিক বিঘ্ন, যান্ত্রিক অপারেশন, সেন্সিং, নিয়ন্ত্রণ এবং সিস্টেম নিরাপত্তাকে সংযুক্ত করে।
আপনার প্রকল্পের জন্য একটি মাঝারি-ভোল্টেজ ব্রেকার কনফিগারেশন প্রয়োজন?
কামউইলবৈদ্যুতিক রেটিং, অপারেটিং মেকানিজম, সুরক্ষা ইন্টারফেস, মাউন্টিং ব্যবস্থা এবং প্রকল্প-নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তাগুলি কভার করে কনফিগারেশন সহ ইউটিলিটি, শিল্প, পুনর্নবীকরণযোগ্য-শক্তি, বাণিজ্যিক এবং অবকাঠামো অ্যাপ্লিকেশনগুলির জন্য মাঝারি-ভোল্টেজ স্যুইচিং সমাধান সমর্থন করে। আবেদনের বিবরণ এবং প্রযুক্তিগত আলোচনার জন্য,আমাদের সাথে যোগাযোগ করুন.
