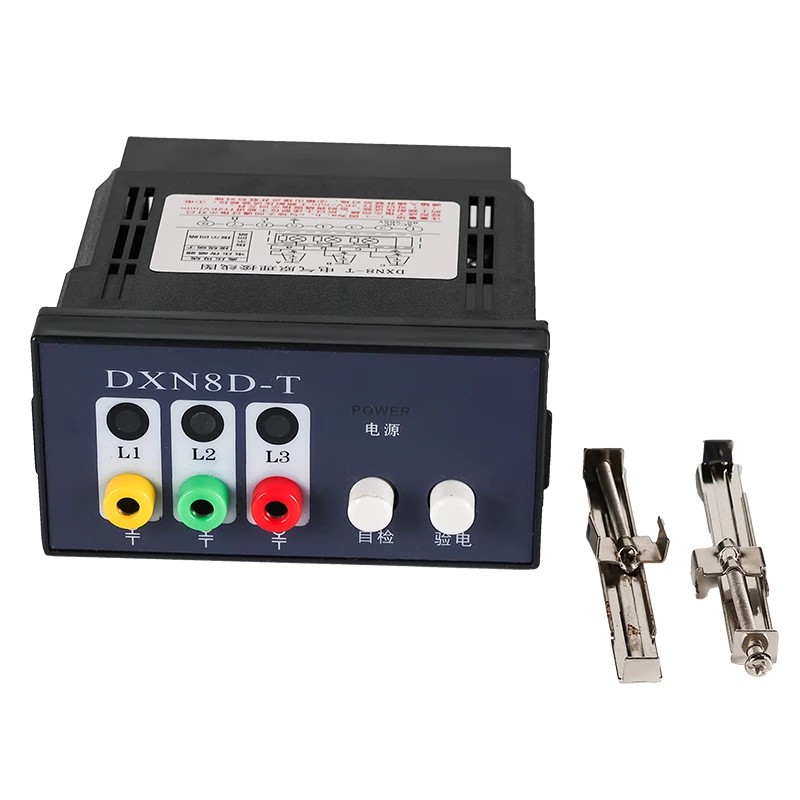

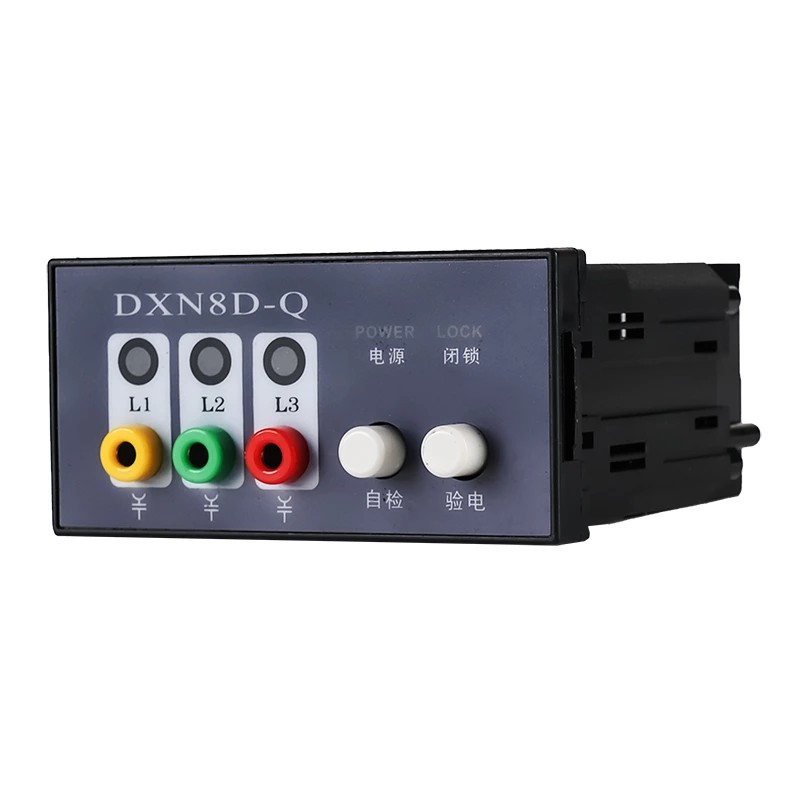

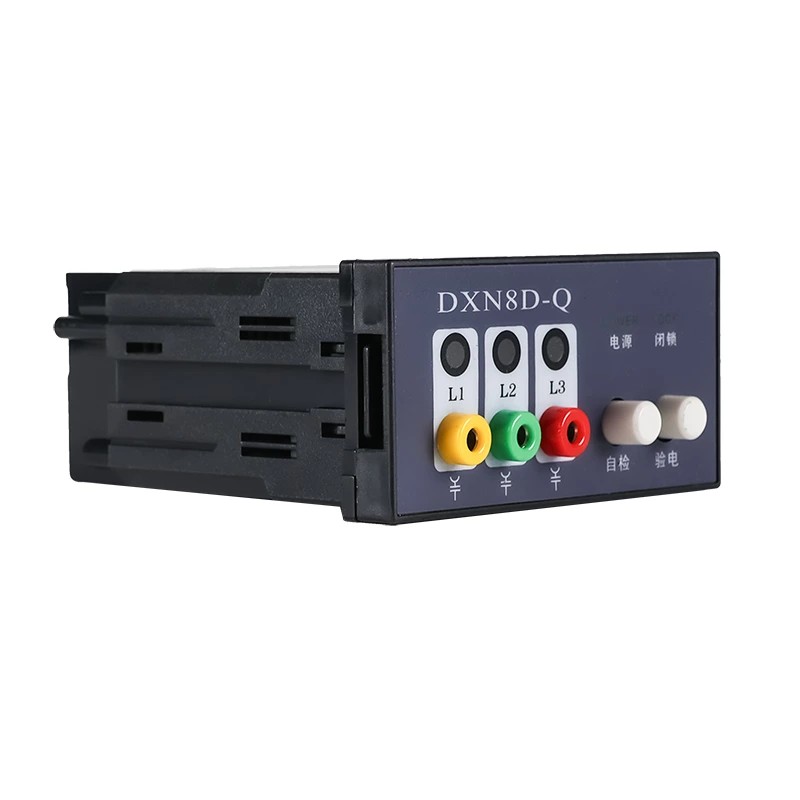

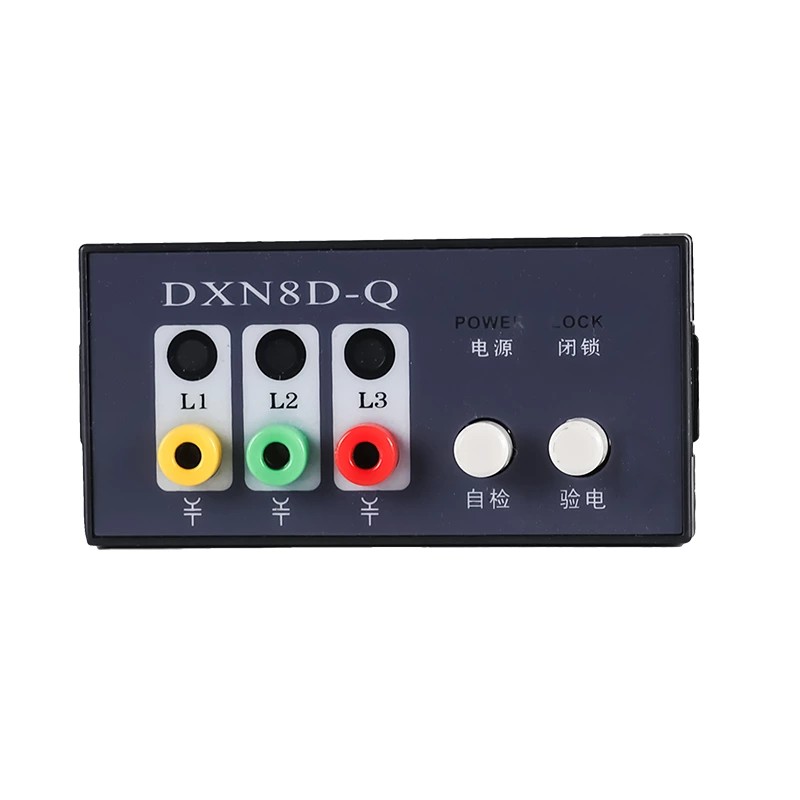

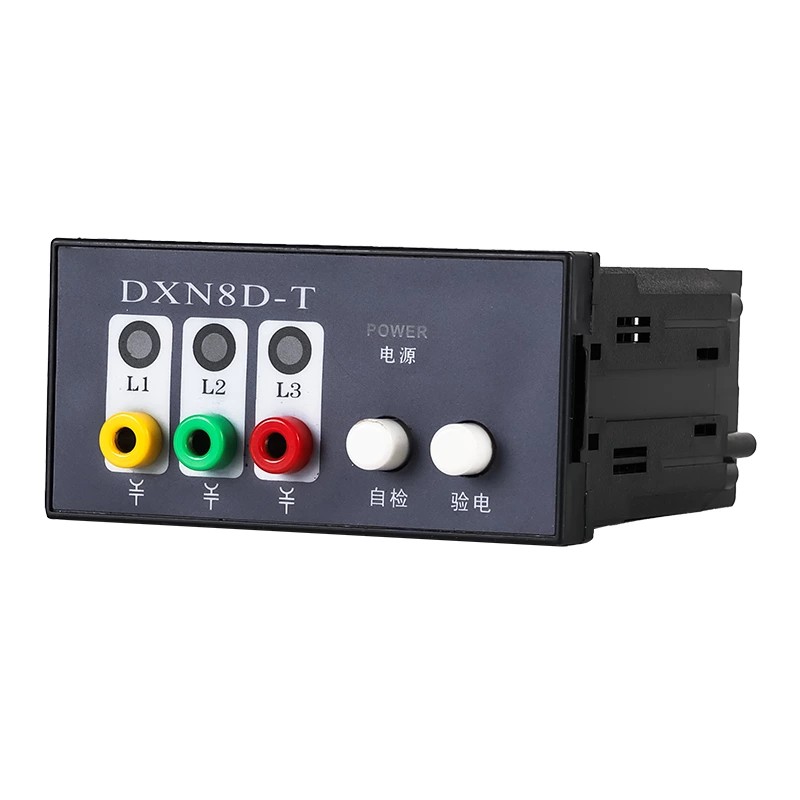

ইনডোর হাই-ভোল্টেজ লাইভ ডিসপ্লে ডিভাইস DXN8-Q/T প্রকার

প্রমাণিত ফিল্ড অ্যাপ্লিকেশন এবং ইঞ্জিনিয়ারিং বৈধতা দ্বারা সমর্থিত, Comewill কারখানার ইনডোর হাই-ভোল্টেজ লাইভ ডিসপ্লে ডিভাইস DXN8-Q/T টাইপ উচ্চ-ভোল্টেজ পরিবেশের জন্য একটি ব্যবহারিক নিরাপত্তা আপগ্রেড অফার করে। ডিভাইসটি স্বয়ংক্রিয় লকআউটের মাধ্যমে অনিরাপদ ক্রিয়াকলাপ প্রতিরোধ করার সময় শক্তির অবস্থার তাত্ক্ষণিক ভিজ্যুয়াল নিশ্চিতকরণ সক্ষম করে।

ইনডোর হাই-ভোল্টেজ লাইভ ডিসপ্লে ডিভাইস DXN8-Q/T টাইপ কি?

ইনডোর হাই-ভোল্টেজ লাইভ ডিসপ্লে ডিভাইস DXN8-Q/T টাইপ হল একটি ডুয়াল-ফাংশন সেফটি ডিভাইস যা শক্তিকরণ ইঙ্গিত এবং যান্ত্রিক লকআউট সুরক্ষাকে একীভূত করে। ইনডোর 6-40kV সুইচগিয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে, এটি ভোল্টেজের উপস্থিতি সনাক্ত করতে এবং অবিলম্বে ভিজ্যুয়াল সতর্কতা প্রদান করতে যোগাযোগহীন বৈদ্যুতিক ক্ষেত্রের সেন্সিং প্রযুক্তি ব্যবহার করে, একই সাথে শক্তিযুক্ত সরঞ্জামগুলিতে অননুমোদিত বা অনিরাপদ অ্যাক্সেস প্রতিরোধ করে।

মূল বৈশিষ্ট্য:

1. ডুয়াল সেফটি প্রোটেকশন মেকানিজম

উজ্জ্বল LED ফ্ল্যাশিং স্পষ্টভাবে লাইভ উচ্চ-ভোল্টেজ অবস্থা নির্দেশ করে

স্বয়ংক্রিয় লকআউট সক্রিয় হলে সুইচগিয়ারের দরজা খুলতে বাধা দেয়

ভোল্টেজ সরানো হলে তাত্ক্ষণিক মুক্তি

ভুল অপারেশন এবং বৈদ্যুতিক শক ঝুঁকি দূর করে

2. অ-যোগাযোগ সনাক্তকরণ প্রযুক্তি

বৈদ্যুতিক ক্ষেত্রের কাপলিং নীতি নিরাপদ সেন্সিং নিশ্চিত করে

লাইভ অংশের সাথে সরাসরি যোগাযোগ নেই

নিরাপত্তা উন্নত করে এবং ডিভাইসের আয়ুষ্কাল বাড়ায়

3. টেকসই শিল্প নকশা

শিখা-প্রতিরোধী ABS হাউজিং

ধুলো, আর্দ্রতা এবং তাপমাত্রার ওঠানামা প্রতিরোধী

রক্ষণাবেক্ষণ ছাড়াই 8-10 বছরের দীর্ঘ পরিষেবা জীবন

4. দ্রুত ও মানসম্মত ইনস্টলেশন

প্রাক ছিদ্র মাউন্ট গর্ত

সম্পূর্ণ আনুষঙ্গিক কিট অন্তর্ভুক্ত

কোন বিশেষ সরঞ্জাম বা জটিল সেটআপ প্রয়োজন

কয়েক মিনিটের মধ্যে ইনস্টলেশন সম্পন্ন হয়েছে

5. ফল্ট ইঙ্গিত ক্ষমতা

একক-ফেজ গ্রাউন্ডিং ফল্ট সনাক্ত করে

ফল্ট ফেজ সূচক স্বয়ংক্রিয়ভাবে বন্ধ

সমস্যা সমাধানের গতি বাড়ায় এবং ডাউনটাইম হ্রাস করে

অপারেটিং নীতি

বৈদ্যুতিক ক্ষেত্র সেন্সিং → সংকেত রূপান্তর → LED সতর্কীকরণ → ইন্টারলকিং → ফল্ট ইঙ্গিত

কমউইল ইনডোর হাই-ভোল্টেজ লাইভ ডিসপ্লে ডিভাইস (মডেল DXN8-Q/T) ইলেকট্রিক ফিল্ড কাপলিং এবং নন-কন্টাক্ট সেন্সিং প্রযুক্তি ব্যবহার করে রিয়েল টাইমে 6-40kV যন্ত্রপাতির লাইভ স্ট্যাটাস নিরাপদে এবং ক্রমাগত নিরীক্ষণ করতে। ডিভাইসটিতে তিনটি স্বতন্ত্র অভ্যন্তরীণ সেন্সর রয়েছে, যথাক্রমে A, B, এবং C ফেজ বাসবারগুলির সাথে সম্পর্কিত; এই সেন্সরগুলি উচ্চ-ভোল্টেজ বৈদ্যুতিক ক্ষেত্র সনাক্ত করে সংকেত তৈরি করে এবং ডিসপ্লে মডিউলে প্রেরণ করে।

যখন সরঞ্জামগুলি লাইভ থাকে, তখন LED সূচকগুলি ফ্ল্যাশ করে এবং যান্ত্রিক ইন্টারলকিং প্রক্রিয়া একই সাথে এবং স্বয়ংক্রিয়ভাবে সুইচগিয়ার ক্যাবিনেটের দরজাটি লক করে। যখন ভোল্টেজ অপসারণ করা হয়, তখন সূচকগুলি বন্ধ হয়ে যায় এবং ইন্টারলকিং মেকানিজম স্বয়ংক্রিয়ভাবে বিচ্ছিন্ন হয়ে যায় - যার ফলে লাইভ-স্ট্যাটাস ইঙ্গিত এবং ইন্টারলকিং-ভিত্তিক অ্যান্টি-মিসঅপারেশন সুরক্ষার একটি স্বজ্ঞাত সমন্বয় অর্জন করা হয়। একটি একক-ফেজ গ্রাউন্ড ফল্টের ক্ষেত্রে, ত্রুটিযুক্ত ফেজের সূচকটি নিভে যায় যখন বাকি দুটি পর্যায়ের সূচকগুলি ফ্ল্যাশ হতে থাকে, যা দ্রুত অন-সাইট ফল্ট স্থানীয়করণের সুবিধা দেয়।

অ্যাপ্লিকেশন

DXN8/QT টাইপ ব্যাপকভাবে ইনডোর হাই-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়, যার মধ্যে রয়েছে:

মাঝারি-ভোল্টেজ সুইচগিয়ার (6–40kV)

ইনকামিং বাসবার সিস্টেম

সার্কিট ব্রেকার এবং কন্ট্রোল ক্যাবিনেট

ট্রান্সফরমার ইনস্টলেশন

উচ্চ-ভোল্টেজ জংশন বক্স এবং চুল্লি

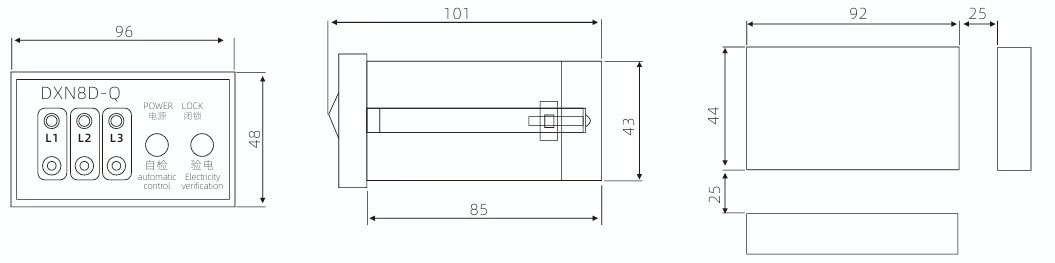

আকৃতি এবং খোলার আকার

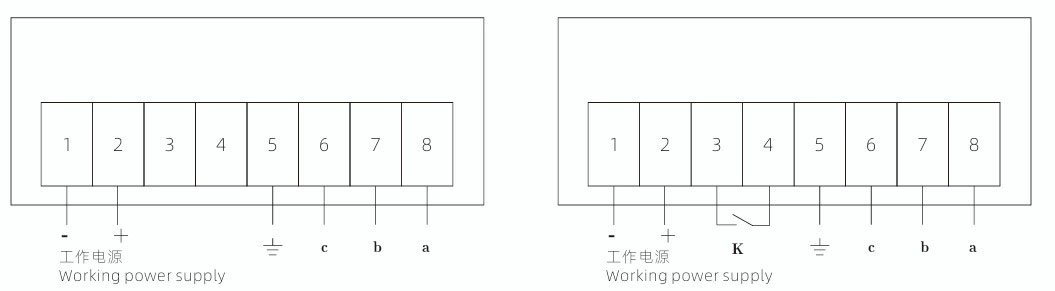

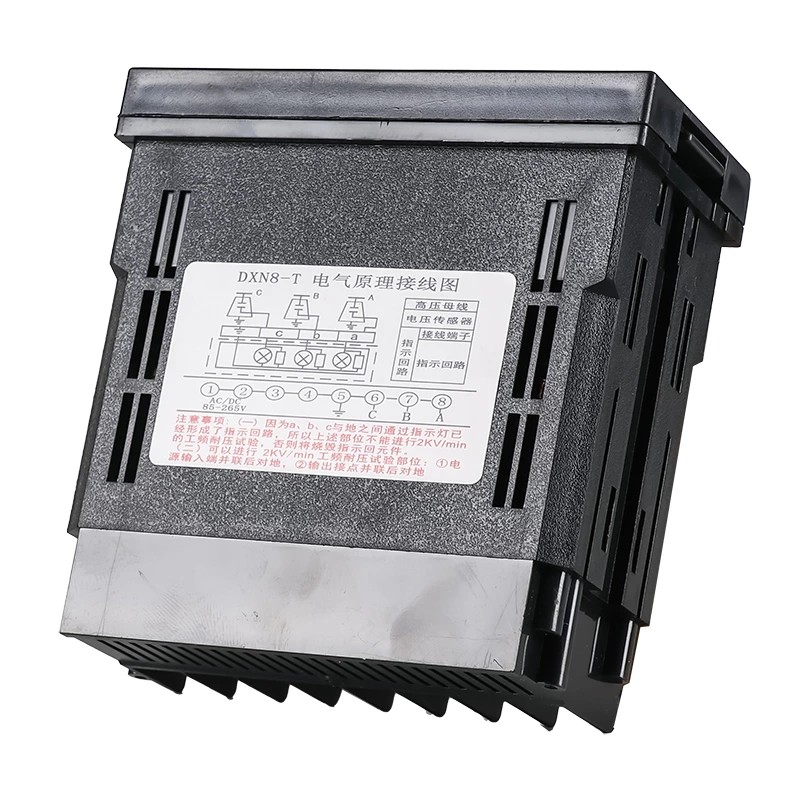

পিছনের তারের চিত্র
