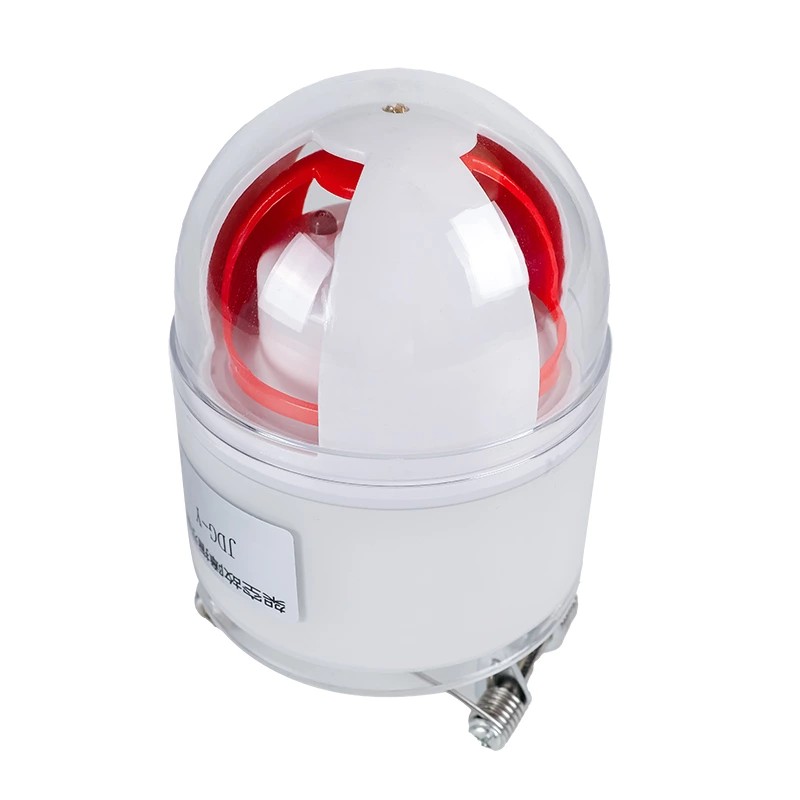

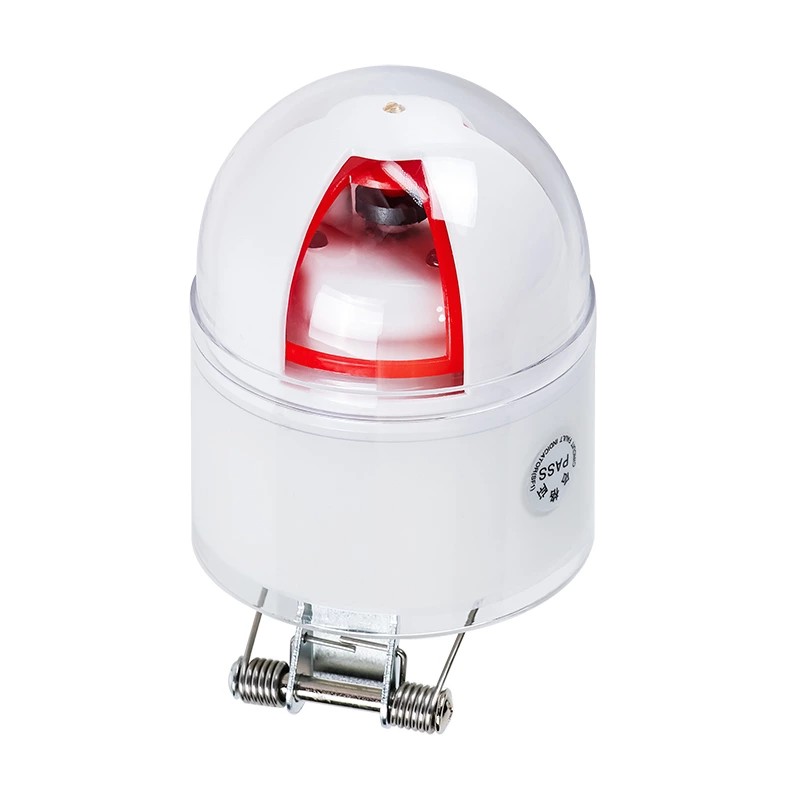

ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F

পণ্যের বিবরণ

1. ডিস্ট্রিবিউশন লাইনের জন্য ফোর-ইন-ওয়ান ফল্ট সনাক্তকরণ

কমউইলের মানের ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F হল একটি ইলেক্ট্রোম্যাগনেটিক ফল্ট ডিটেকশন ডিভাইস যা মাঝারি এবং কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়। এটি ফিল্ড ইঞ্জিনিয়ারদের দ্রুত একটি লাইনের বিভাগ নির্ধারণ করতে সাহায্য করে যেখানে একটি শর্ট-সার্কিট ত্রুটি ঘটেছে।

কাজের নীতি

যখন শর্ট-সার্কিট কারেন্ট নিরীক্ষণ করা কন্ডাক্টরের মধ্য দিয়ে প্রবাহিত হয়, তখন ডিভাইসটি হঠাৎ বর্তমান পরিবর্তন শনাক্ত করে।

প্রক্রিয়াটি একটি দৃশ্যমান লাল ফল্ট নির্দেশক কার্ড ট্রিগার করে।

রক্ষণাবেক্ষণ দলগুলি লাইন বরাবর সক্রিয় সূচকগুলি দৃশ্যত সনাক্ত করতে পারে।

শেষ সক্রিয় সূচক এবং প্রথম অ-সক্রিয় সূচকের মধ্যে ত্রুটি বিন্দু চিহ্নিত করা হয়।

এই পরিষ্কার জোনিং পদ্ধতিটি ম্যানুয়াল লাইন টহলের তুলনায় পরিদর্শন সময়কে উল্লেখযোগ্যভাবে হ্রাস করে।

কমউইল কাস্টমাইজড ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F ব্যাপকভাবে পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে ব্যবহৃত হয় যেখানে দ্রুত ফল্ট অবস্থান আউটেজের সময়কাল কমাতে এবং রক্ষণাবেক্ষণের দক্ষতা উন্নত করতে সহায়তা করে।

2. কাঠামোগত উপাদান এবং কার্যকরী মডিউল

একটি সম্পূর্ণ ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F বেশ কয়েকটি কার্যকরী মডিউলকে একত্রিত করে যা নির্ভরযোগ্য সনাক্তকরণ এবং ইঙ্গিত নিশ্চিত করতে একসাথে কাজ করে।

বর্তমান এবং ভোল্টেজ সনাক্তকরণ মডিউল

এই মডিউলটি ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন এবং বৈদ্যুতিক ক্ষেত্র সনাক্তকরণ ব্যবহার করে লাইনে বর্তমান এবং ভোল্টেজের পরিবর্তনগুলি অনুভব করে। এই সেন্সিং পদ্ধতিগুলির জন্য শক্তিযুক্ত কন্ডাক্টরের সাথে সরাসরি যোগাযোগের প্রয়োজন হয় না, যা ইনস্টলেশন সুরক্ষা উন্নত করতে সহায়তা করে।

ফল্ট বৈষম্য সার্কিট

অভ্যন্তরীণ সার্কিট অস্থায়ী ওঠানামা বা লোড পরিবর্তন থেকে প্রকৃত শর্ট-সার্কিট ত্রুটিগুলিকে আলাদা করতে সংকেত বৈচিত্রগুলি বিশ্লেষণ করে। আমদানি করা ইলেকট্রনিক উপাদান এবং মাইক্রোকন্ট্রোলার সিগন্যাল প্রক্রিয়াকরণের স্থায়িত্ব উন্নত করে।

মেকানিক্যাল ইন্ডিকেটর ড্রাইভ সিস্টেম

একবার একটি ত্রুটি নিশ্চিত হয়ে গেলে, ড্রাইভ প্রক্রিয়াটি লাল ফ্লুরোসেন্ট সূচক কার্ড সক্রিয় করে, যা রিসেট না হওয়া পর্যন্ত দৃশ্যমান থাকে। যান্ত্রিক কাঠামো বহিরঙ্গন নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী অপারেশন জন্য ডিজাইন করা হয়েছে.

ফল্ট স্ট্যাটাস ডিসপ্লে

দিনের আলোতে এবং রাতের আলোর পরিস্থিতিতে পরিষ্কার দৃশ্যমানতা নিশ্চিত করতে ডিভাইসটি উজ্জ্বল লাল ফ্লুরোসেন্ট আবরণ ব্যবহার করে। ডিসপ্লে মেকানিজম অতিবেগুনী বিকিরণের দীর্ঘ এক্সপোজারের পরেও বিবর্ণ হওয়া প্রতিরোধ করে।

স্বয়ংক্রিয় বিলম্বিত রিসেট

ফল্ট কন্ডিশন সাফ হওয়ার পর, ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F প্রিসেট বিলম্বের পরে স্বয়ংক্রিয়ভাবে রিসেট হয়ে যায়। এই ফাংশনটি দূরবর্তী অবস্থানে ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা হ্রাস করে।

3. উপাদান নকশা এবং কাঠামোগত স্থায়িত্ব

দীর্ঘমেয়াদী বহিরঙ্গন অপারেশন সমর্থন করার জন্য, কমউইল ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F বিশেষ উপকরণ এবং কাঠামোগত নকশা ব্যবহার করে।

এভিয়েশন-গ্রেড হাউজিং

বাইরের শেলটি এক-পদক্ষেপ ছাঁচনির্মাণ প্রযুক্তি সহ উচ্চ-শক্তির বিমান চলাচলের উপকরণ ব্যবহার করে উত্পাদিত হয়। ন্যানোমেটেরিয়াল পৃষ্ঠের চিকিত্সা পরিবেশগত দূষণ এবং বার্ধক্য প্রতিরোধের উন্নতি করে।

নিকেল-ধাতুপট্টাবৃত চৌম্বকীয় উপাদান

চৌম্বকীয় পরিবাহিতা উন্নত করতে এবং ইলেক্ট্রোম্যাগনেটিক সেন্সিং কর্মক্ষমতা বাড়াতে মূল চৌম্বক উপাদানগুলি নিকেল ধাতুপট্টাবৃত।

আবহাওয়া প্রতিরোধ

ঘেরের কাঠামোটি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে:

UV বিকিরণ

বৃষ্টি আর ধুলো

দূষণ তৈরি

এই নির্মাণ ডিভাইসটিকে আউটডোর পাওয়ার ডিস্ট্রিবিউশন পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখার অনুমতি দেয়।

4. পাওয়ার সিস্টেম এবং পরিষেবা জীবন

বহু বছর ধরে নির্ভরযোগ্য অপারেশন ডিস্ট্রিবিউশন লাইন পর্যবেক্ষণ সরঞ্জামের জন্য অপরিহার্য।

ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F এর মধ্যে রয়েছে:

8 বছরের বেশি পরিষেবা জীবন সহ উচ্চ-পারফরম্যান্স ব্যাটারি সিস্টেম

কম শক্তি ইলেকট্রনিক সার্কিট নকশা

স্থিতিশীল অপারেশনের জন্য মাইক্রোকন্ট্রোলার-ভিত্তিক নিয়ন্ত্রণ

এই বৈশিষ্ট্যগুলি নিশ্চিত করতে সাহায্য করে যে ডিভাইসটি ঘন ঘন রক্ষণাবেক্ষণ ছাড়াই একাধিক পরিদর্শন চক্র জুড়ে কাজ চালিয়ে যাচ্ছে।

5. ইনস্টলেশন এবং লাইভ-লাইন অপারেশন

ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F লাইভ-লাইন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, যার মানে ডিস্ট্রিবিউশন লাইন বন্ধ না করেই ডিভাইসটি মাউন্ট করা যেতে পারে।

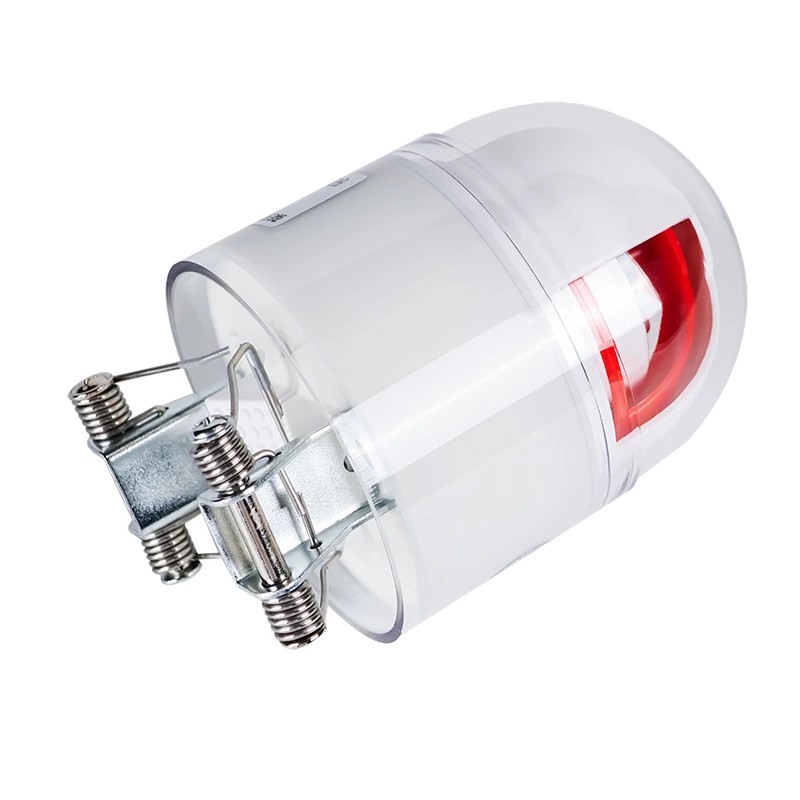

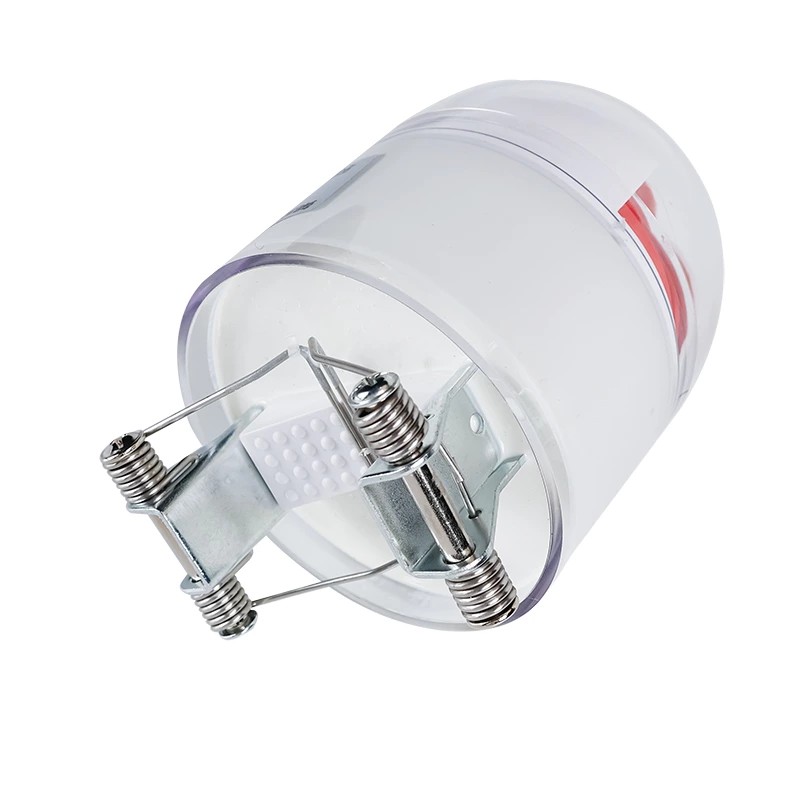

কম্প্রেশন স্প্রিং সাসপেন্ডেড স্ট্রাকচার

সূচকটি একটি কার্ড-ওয়্যার কম্প্রেশন স্প্রিং স্ট্রাকচার ব্যবহার করে, এটিকে ওভারহেড কন্ডাক্টরগুলিতে নিরাপদে ক্ল্যাম্প করার অনুমতি দেয়।

মূল ইনস্টলেশন বৈশিষ্ট্য অন্তর্ভুক্ত:

কন্ডাক্টর কাটা ছাড়া ইনস্টলেশন

ইনস্টলেশনের সময় বিদ্যুৎ বিভ্রাটের প্রয়োজন নেই

বেয়ার এবং ইনসুলেটেড কন্ডাক্টর উভয় ক্ষেত্রেই যান্ত্রিক স্থায়িত্ব

এই নকশাটি ইউটিলিটিগুলিকে সর্বনিম্ন অপারেশনাল ব্যাঘাত সহ বিতরণ নেটওয়ার্কগুলিতে ত্রুটি নির্দেশক স্থাপনে সহায়তা করে।

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

কমউইল ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F বিভিন্ন পাওয়ার ডিস্ট্রিবিউশন পরিস্থিতিতে ব্যবহৃত হয়:

ওভারহেড বিতরণ লাইন

শর্ট-সার্কিট ত্রুটি সনাক্ত এবং প্রদর্শন করতে ইউটিলিটি পোল কন্ডাক্টরগুলিতে ইনস্টল করা হয়েছে।

ক্যাবল ডিস্ট্রিবিউশন সিস্টেম

ওভারহেড ইনসুলেটেড ক্যাবল বা ভূগর্ভস্থ তারের ট্রানজিশনে ব্যবহৃত হয়।

ডিস্ট্রিবিউশন নেটওয়ার্ক মনিটরিং

রক্ষণাবেক্ষণ দলগুলিকে দ্রুত ত্রুটি বিভাগগুলি সনাক্ত করতে এবং লক্ষ্যযুক্ত পরিদর্শনগুলি সংগঠিত করতে সহায়তা করে।

ইউটিলিটি রক্ষণাবেক্ষণ অপারেশন

দ্রুত সমস্যা সমাধান সমর্থন করে এবং পূর্ণ-লাইন টহল পরিদর্শনে ব্যয় করা সময় হ্রাস করে।

7. উত্পাদন এবং সরবরাহ ক্ষমতা

একটি চীন প্রস্তুতকারক এবং কারখানা হিসাবে, Comewill বিতরণ নেটওয়ার্ক পর্যবেক্ষণ ডিভাইসের জন্য উত্পাদন এবং সরবরাহ সমর্থন প্রদান করে।

ক্ষমতা অন্তর্ভুক্ত:

OEM এবং কাস্টমাইজড পণ্য কনফিগারেশন

প্রকৌশল প্রকল্পের জন্য স্থিতিশীল উৎপাদন ক্ষমতা

উত্পাদন এবং সমাবেশ সময় মান নিয়ন্ত্রণ

কমউইল ফোর-ইন-ওয়ান কম্প্রেশন স্প্রিং সাসপেন্ডেড ফল্ট ইন্ডিকেটর JDG-F গ্লোবাল ইউটিলিটি, ইঞ্জিনিয়ারিং ঠিকাদার এবং বৈদ্যুতিক সরঞ্জাম পরিবেশকদের জন্য উপলব্ধ যারা চীনে তৈরি ফল্ট সনাক্তকারী ডিভাইসগুলির একটি চায়না সরবরাহকারী খুঁজছেন।

অপারেশনাল নীতি

শর্ট সার্কিট সনাক্তকরণ নীতি:

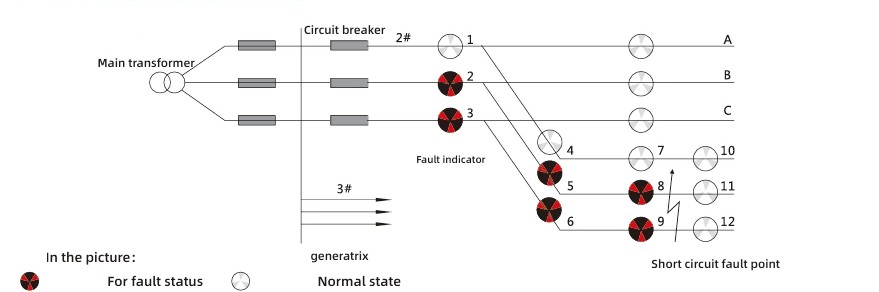

শর্ট-সার্কিট ফল্টের বৈশিষ্ট্যের উপর ভিত্তি করে, কর্মের মাপকাঠি হল কারেন্টের আকস্মিক পরিবর্তন যা সুরক্ষা ডিভাইসের পাওয়ার ব্যর্থতা দ্বারা অনুষঙ্গী হয়। ফল্ট ইঙ্গিত ডায়াগ্রামের ব্যাখ্যার যুক্তি নিম্নরূপ: যদি A পর্বের সূচক 2, 5, এবং 8 এবং লাইন 2 এর ফেজ C এর 3, 6, এবং 9 সূচকগুলি লাল হয়ে যায়, যখন 11 এবং 12 সূচকগুলি সাদা থাকে, তাহলে এটি নির্ধারণ করা যেতে পারে যে আউটগো লাইনে একটি শর্ট-সার্কিট ত্রুটি ঘটেছে।

প্রযুক্তিগত প্যারামিটার
