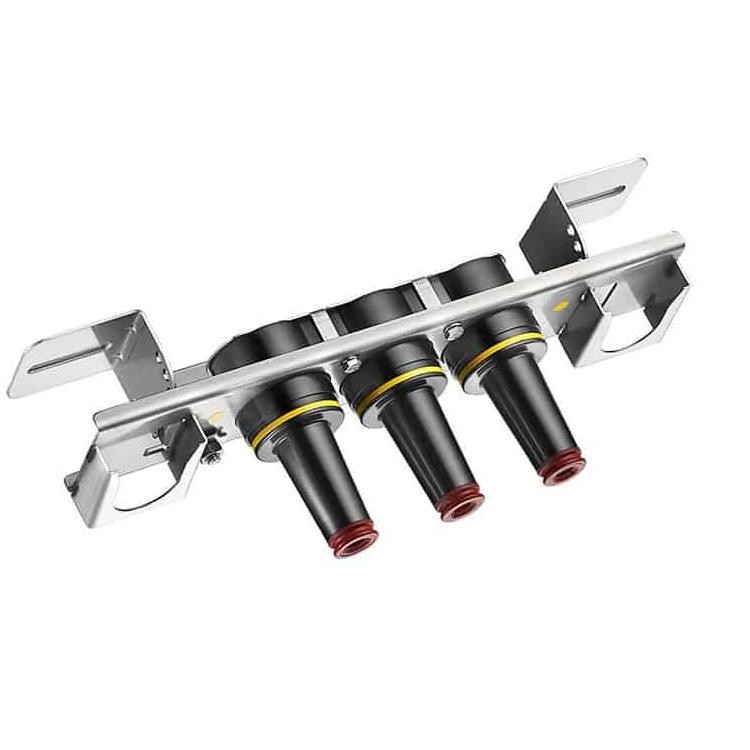

15KV 200A লোডব্রেক জংটিও

Comewill কারখানার 15KV 200A লোডব্রেক জংশনে একটি অল-কপার কারেন্ট-বহন পাথ রয়েছে, যা শর্ত যাই হোক না কেন নির্ভরযোগ্য, সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে।
এটি সম্পূর্ণরূপে IEEE স্ট্যান্ডার্ড 386 প্রয়োজনীয়তা পূরণ করে, এবং প্রতিযোগীদের পণ্য এবং অন্যান্য মিলন উপাদানগুলির সাথে সম্পূর্ণভাবে বিনিময়যোগ্য যা IEEE স্ট্যান্ডার্ড 386-এর সাথেও সম্মত হয়৷ যখন ম্যাচিং অংশগুলির সাথে ইনস্টল করা হয়, তখন এই লোডব্রেক জংশনটি একটি সম্পূর্ণ রক্ষিত সংযোগ প্রদান করে, লোডব্রেক অ্যাপ্লিকেশনগুলির জন্য আদর্শ৷

একটি 15KV 200A লোডব্রেক জংশন কি?

একটি 15KV 200A লোডব্রেক জংশন হল একটি মাঝারি-ভোল্টেজ তারের সংযোগ ডিভাইস যা পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে 15kV আন্ডারগ্রাউন্ড তারের নিরাপদে সংযোগ, শাখা এবং বিভাগীয়করণের জন্য ব্যবহৃত হয় যখন লোডব্রেক (লাইভ সুইচিং) অপারেশনের অনুমতি দেয়। এটি সাধারণত একাধিক 200A ইন্টারফেস (যেমন 2, 3, বা 4 উপায়) অন্তর্ভুক্ত করে যা অভ্যন্তরীণভাবে একসাথে বাস করা হয়, নমনীয় লুপ, ট্যাপ বা স্প্লাইস কনফিগারেশন সক্ষম করে। IEEE স্ট্যান্ডার্ড 386-এ নির্মিত, এটি প্যাড-মাউন্ট করা ট্রান্সফরমার, সুইচগিয়ার এবং আন্ডারগ্রাউন্ড ভল্ট অ্যাপ্লিকেশনগুলিতে সম্পূর্ণরূপে সুরক্ষিত, নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

উৎপাদন পরীক্ষা

IEEE/ANSI স্ট্যান্ডার্ড 386 অনুযায়ী পরীক্ষা করা হয়েছে।
ন্যূনতম করোনা ভোল্টেজ লেভেল – 11 কেভি
এসি 1 মিনিট প্রতিরোধ – 34 কেভি

চার্ডন উত্পাদন প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে পরিচালিত পরীক্ষাগুলি:
শারীরিক পরিদর্শন
পর্যায়ক্রমিক ব্যবচ্ছেদ
পর্যায়ক্রমিক এক্স-রে বিশ্লেষণ

ভোল্টেজ রেটিং
ভোল্টেজ ক্লাস 15 কেভি
সর্বোচ্চ রেটিং ফেজ থেকে ফেজ 14.4 কেভি
সর্বোচ্চ রেটিং ফেজ থেকে গ্রাউন্ড 8.3 kV
এসি 1 মিনিট 34 কেভি সহ্য করে
ডিসি 15 মিনিট 53 কেভি সহ্য করে
BIL এবং ফুল ওয়েভ ক্রেস্ট 95 kV
ন্যূনতম করোনা ভোল্টেজ লেভেল 11 কেভি
বর্তমান রেটিং
ক্রমাগত: 200 amps rms
স্যুইচিং: 14.4 kV তে 200 amps rms-এ 10 অপারেশন
ফল্ট ক্লোজ: 10,000 amps rms 14.4 kV তে প্রতিসম 0.17 সেকেন্ডের জন্য পরপর 10টি সফল সুইচিং অপারেশনের পর
স্বল্প সময়:
• 0.17 সেকেন্ডের জন্য 10,000 amps rms প্রতিসম
• 3.0 সেকেন্ডের জন্য 3,500 amps rms প্রতিসম

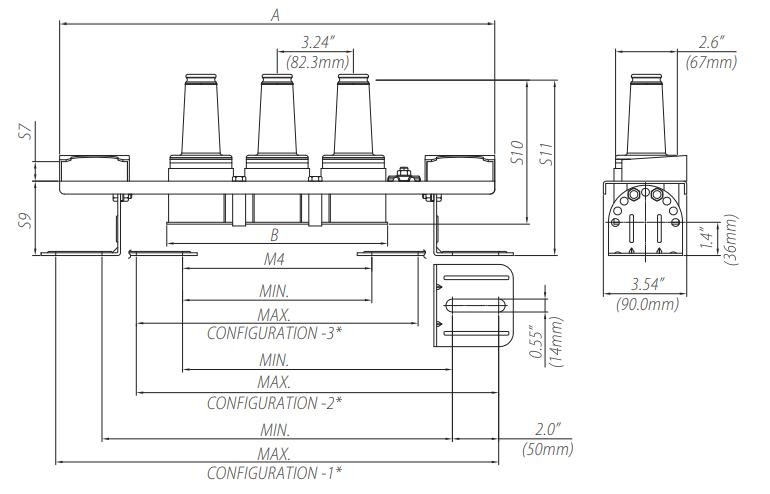

বন্ধনী মাত্রিক তথ্য সঙ্গে সংযোগ

লোডব্রেক অপারেশন পদক্ষেপ

1. টানা চোখের কাছে ক্ল্যাম্পস্টিকটি নিরাপদে বেঁধে দিন।
2. কোনো টানা বল প্রয়োগ করবেন না — কনুই এবং বুশিংয়ের মধ্যে পৃষ্ঠের ঘর্ষণ ভাঙতে সংযোগকারীকে ঘড়ির কাঁটার দিকে সামান্য বাঁক দিন।
3. একটি দ্রুত, দৃঢ় গতির সাথে সংযোগকারীটিকে সরাসরি বুশিং থেকে টেনে আনুন৷ সংযোগকারীকে যে কোনো স্থল সমতল থেকে দূরে রাখতে ভুলবেন না।
4. সেই আনুষঙ্গিক অপারেটিং নির্দেশাবলী অনুসরণ করে সঠিক আনুষঙ্গিক ডিভাইসে সংযোগকারীটি রাখুন।
5. যে কোনো উন্মুক্ত এনার্জাইজড বুশিং-এ ইনসুলেটেড প্রতিরক্ষামূলক ক্যাপ (সিস্টেম গ্রাউন্ডের সাথে ড্রেন ওয়্যার যুক্ত) রাখতে একটি ক্ল্যাম্পস্টিক ব্যবহার করুন।

FAQ

একটি 15KV 200A লোডব্রেক জংশনের প্রধান কাজ কী?
এটি এনার্জাইজড ডিস্ট্রিবিউশন সিস্টেমে নিরাপদ লোডব্রেক স্যুইচিংয়ের অনুমতি দেওয়ার সময় মাঝারি-ভোল্টেজ তারগুলি বিভাগীয়করণ, লুপ, ট্যাপ বা স্প্লাইস করতে ব্যবহৃত হয়।
এটা কি অন্যান্য ব্র্যান্ডের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, এটি সম্পূর্ণরূপে IEEE স্ট্যান্ডার্ড 386™ মেনে চলে, অন্যান্য সামঞ্জস্যপূর্ণ বিভাজ্য উত্তাপযুক্ত সংযোগকারী সিস্টেমের সাথে সম্পূর্ণ বিনিময়যোগ্যতা নিশ্চিত করে।
এটি ভূগর্ভস্থ ইনস্টলেশন ব্যবহার করা যেতে পারে?
একেবারে। এটি বিশেষভাবে প্যাড-মাউন্ট করা সরঞ্জাম এবং ভূগর্ভস্থ ভল্ট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে আর্দ্রতা, ধুলো এবং স্থানের সীমাবদ্ধতা সাধারণ।
15KV 200A লোডব্রেক জংশন কোন নিরাপত্তা বৈশিষ্ট্য প্রদান করে?
এটি সম্পূর্ণরূপে সুরক্ষিত EPDM নিরোধক, নিয়ন্ত্রিত লোডব্রেক অপারেশন, উচ্চ আবেগ সহ্য করার ক্ষমতা এবং নিরাপদ স্যুইচিংয়ের জন্য স্থিতিশীল আর্ক বাধা কর্মক্ষমতা প্রদান করে।
