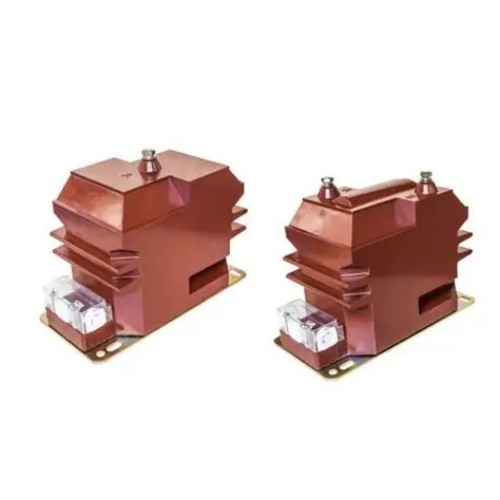

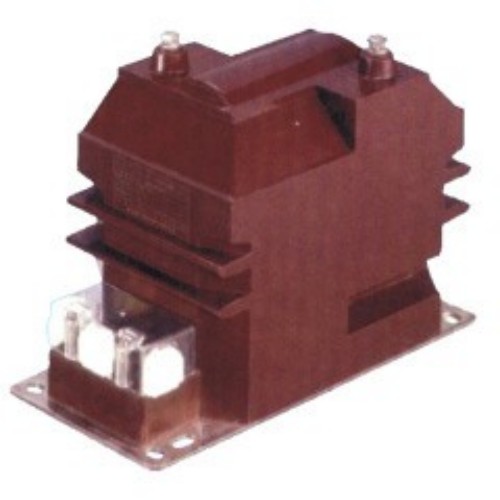

উচ্চ মানের JDZ10-3/6/10A ভোল্টেজ ট্রান্সফরমার চীন প্রস্তুতকারক Comewill দ্বারা অফার করা হয়। এটি সমালোচনামূলক অ্যাপ্লিকেশনের জন্য প্রকৌশলী, তারা ভোল্টেজ পরিমাপ, শক্তি পরিমাপ, রিয়েল-টাইম মনিটরিং এবং মাঝারি-ভোল্টেজ পাওয়ার সিস্টেমে রিলে সুরক্ষার জন্য নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
JDZ10 সিরিজটি 3kV, 6kV, এবং 10kV-এর ভোল্টেজ স্তরগুলিকে মিটমাট করার জন্য ডিজাইন করা হয়েছে, 50Hz এবং 60Hz উভয় ফ্রিকোয়েন্সির জন্য সামঞ্জস্যপূর্ণ, যা তাদের বিভিন্ন মাঝারি-ভোল্টেজ অপারেটিং অবস্থার সাথে মানিয়ে নিতে পারে৷ IEC 186 এবং GB1207-2006 মানগুলির সাথে কঠোরভাবে তৈরি, এই ট্রান্সফরমারগুলি সিস্টেম পরিমাপ এবং সুরক্ষার জন্য একটি স্থিতিশীল এবং নির্ভরযোগ্য ভিত্তি প্রদান করে। একটি বিশ্বস্ত চীন-ভিত্তিক কারখানা হিসাবে, Comewill নিশ্চিত করে যে প্রতিটি ইউনিট কঠোর মানের বেঞ্চমার্ক পূরণ করে।

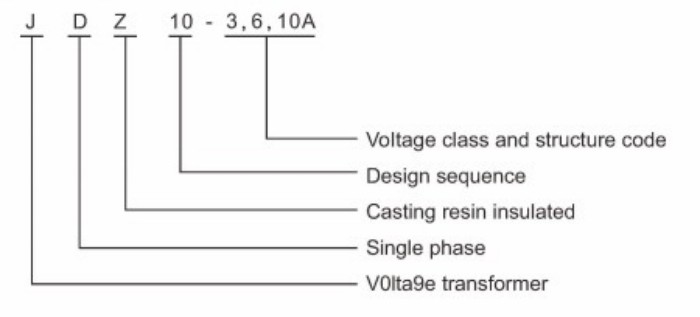

Comewill's RZL-10 এবং JDZ10-3/6/10 ভোল্টেজ ট্রান্সফরমারগুলির মডেল উপাধি স্পষ্টভাবে ডিভাইসের মূল বৈশিষ্ট্যগুলিকে সংজ্ঞায়িত করে:
J: ভোল্টেজ ট্রান্সফরমার - সরঞ্জাম বিভাগ নির্দিষ্ট করে।
D: একক ফেজ – একক-ফেজ পাওয়ার সিস্টেম অ্যাপ্লিকেশনের জন্য উপযুক্ত।
Z: Epoxy রজন কাস্ট ইনসুলেশন - নিরোধক কর্মক্ষমতা এবং স্থায়িত্ব বাড়ায়।
3, 6, 10: ভোল্টেজ লেভেল - 3kV, 6kV, এবং 10kV সিস্টেমের সাথে সামঞ্জস্যতা চিহ্নিত করে।
ট্রান্সফরমারগুলি একক-ফেজ এবং তিন-ফেজ ওয়্যারিং কনফিগারেশন উভয় সমর্থন করে, বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তার জন্য নমনীয়তা প্রদান করে।

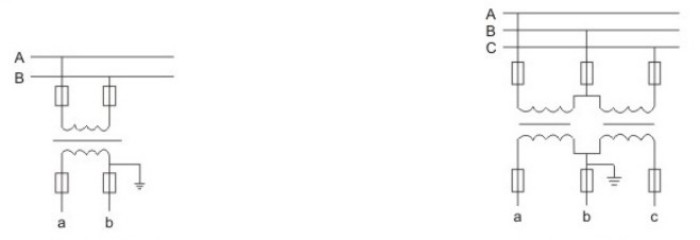

একক-ফেজ লাইন ওয়্যারিং ডায়াগ্রাম
তিন-ফেজ লাইন ওয়্যারিং ডায়াগ্রাম
একক ফেজ লাইনের রাইরিং ডায়াগ্রাম তিন ফেজ লাইনের রাইরিং ডায়াগ্রাম
সর্বোত্তম কর্মক্ষমতা এবং বর্ধিত পরিষেবা জীবন নিশ্চিত করতে, Comewill JDZ10-3/6/10A ভোল্টেজ ট্রান্সফরমারের জন্য নিম্নলিখিত অপারেটিং শর্তগুলি সুপারিশ করা হয়:
উচ্চতা: সমুদ্রপৃষ্ঠ থেকে 3,000 মিটার পর্যন্ত ইনস্টলেশনের জন্য উপযুক্ত, বিশেষ পরিবর্তন ছাড়াই উচ্চ-উচ্চতা অঞ্চলে স্থিতিশীল অপারেশন সহ।
পরিবেষ্টিত তাপমাত্রা: নিরোধক অবক্ষয় এবং নির্ভুলতা বিচ্যুতি রোধ করতে অপারেটিং তাপমাত্রা পরিসীমা -5°C থেকে +40°C।
আপেক্ষিক আর্দ্রতা: অভ্যন্তরীণ উপাদানের আর্দ্রতা-প্ররোচিত বার্ধক্য এড়াতে সর্বোচ্চ 65% 20°C।
দূষণের স্তর: ক্লাস II দূষণ পরিবেশের জন্য ডিজাইন করা হয়েছে, ছোটখাটো অন্দর বা বাইরের দূষণ পরিচালনা করতে সক্ষম।
ইনস্টলেশন পরিবেশ: আবরণ এবং অভ্যন্তরীণ windings রক্ষা করতে ক্ষয়কারী গ্যাস থেকে মুক্ত হতে হবে।
যদি আপনার প্রান্তে ইনস্টলেশন পরিবেশ বিশেষ হয় (যেমন উচ্চ আর্দ্রতা এবং ক্ষয়কারী গ্যাস), আপনি একটি অভিযোজন পরিকল্পনা কাস্টমাইজ করতে আগাম যোগাযোগ করতে পারেন!
JDZ10-3/6/10A ভোল্টেজ ট্রান্সফরমারটি GB20840.3-2013 এবং GB20840.1-2010 মান অনুযায়ী তৈরি করা হয়েছে, জাতীয় প্রয়োজনীয়তার সাথে সম্পূর্ণ সম্মতি নিশ্চিত করে। মূল স্পেসিফিকেশন অন্তর্ভুক্ত:
লোড পাওয়ার ফ্যাক্টর: cos Φ = 0.8 (ল্যাগ), প্রচলিত সেকেন্ডারি সার্কিট বৈশিষ্ট্যের সাথে সারিবদ্ধ।
ক্রিপেজ দূরত্ব: দূষণ স্তর II এর জন্য ডিজাইন করা হয়েছে, ইনসুলেশন ফ্ল্যাশওভারের ঝুঁকি কমিয়েছে।
কর্মক্ষমতা: স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে স্থিতিশীল মিটারিং এবং সুরক্ষা প্রতিক্রিয়া।
| টাইপ | রেটেড ভোল্টেজ অনুপাত (V) | ফ্রিকোয়েন্সি (Hz) | যথার্থতা ক্লাস এবং রেটেড আউটপুট (VA) | সীমা আউটপুট(VA) | রেটেড ইনসুলেশন লেভেল (কেভি) | মন্তব্য | |||
| 0.2 | 0.5 | 1 | 6 পি | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | ৩.৬/২৫/৪০ | RZL10 এর মতো |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | ৩.৬/২৫/৪০ | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | ৩.৬/২৫/৪০ | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | ৩.৬/২৫/৪০ | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. এই JDZ10-3/6/10A ভোল্টেজ ট্রান্সফরমারের মূল বৈশিষ্ট্যগুলি কী কী?
ইপোক্সি রজন ঢালাই নিরোধক, সম্পূর্ণ সিল করা, একক-ফেজ ডিজাইন, কমপ্যাক্ট আকার এবং উচ্চ স্থায়িত্ব।
2. কোন ভোল্টেজের মাত্রা এবং ফ্রিকোয়েন্সি সমর্থিত?
3kV, 6kV, এবং 10kV, 50Hz বা 60Hz সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।
3. এটা কি মান মেনে চলে?
IEC 186 এবং GB1207-2006 (GB20840.3-2013 / GB20840.1-2010)।
4. প্রয়োজনীয় অপারেটিং শর্ত কি কি?
উচ্চতা ≤3000m, তাপমাত্রা -5°C থেকে +40°C, আর্দ্রতা ≤65% 20°C, ক্লাস II দূষণের স্তর, কোনো ক্ষয়কারী গ্যাস নেই।
5. এটি বিশেষ পরিবেশের জন্য কাস্টমাইজ করা যেতে পারে?
হ্যাঁ, Comewill উচ্চ আর্দ্রতা বা ক্ষয়কারী অবস্থার জন্য কাস্টমাইজেশন অফার করে।
6. মডেল অক্ষর বলতে কি বোঝায়?
J = ভোল্টেজ ট্রান্সফরমার, D = একক ফেজ, Z = ইপোক্সি রেজিন কাস্ট ইনসুলেশন, 3/6/10 = ভোল্টেজ স্তর।
7. কোন নির্ভুলতা ক্লাস পাওয়া যায়?
0.2, 0.5, 1, এবং 6P, 15VA থেকে 90VA পর্যন্ত রেট করা আউটপুট সহ।
